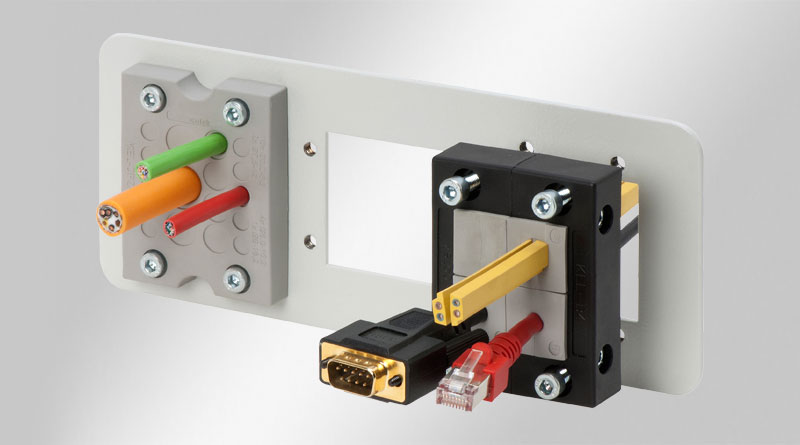

法蘭盤底板是預先切割，預先鉆孔，噴漆的，可以與電纜引入系統組合安裝，以用于預先端接的電纜或標準電纜。
我們提供完整的法蘭板FP-AE和FP-AX，具有86/112×36 mm的開孔，適用于AE / AX系列的緊湊型威圖外殼。開孔以及鉆孔模板均符合16/24芯重載連接器的標準開孔。

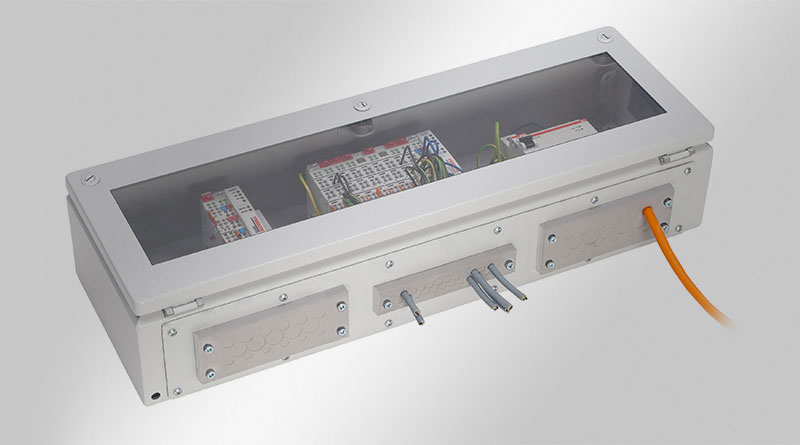

FP-BG型法蘭盤設計用于配合威圖BG系列機箱，最多具有3個開孔，與24芯重載連接器的標準開孔尺寸相匹配。
FP法蘭盤KX / KL類型設計用于配合威圖 KX / KL系列接線盒，并提供各種易科智連電纜引入產品的開孔。
所有法蘭板均涂有RAL 7035粉末涂層。請使用標準板的墊片。
機箱隨附墊片和螺釘。
我們建議以1.5-2.0 Nm的扭矩緊固電纜引入系統。
| IP防護等級（EN 60529） | IP54, IP55, IP64, IP65, IP66 |
| 材料 | 鋼,粉末涂層 |
| 訂貨號 | 43901 |
| EAN | 4251269321351 |
| 包裝單位 | 1 |
| 顏色 | 灰色 (RAL 7035) |
| 長度 | 256 mm |
| 寬度 | 149 mm |
| 高度 | 2 mm |
| 法蘭盤底板的尺寸 | 1 |
| 開孔尺寸 | 112 × 36 mm |
| 適用于： | KEL-ER 24, KEL 24, KEL-U 24, KEL-FA 24, KEL-FG A, KEL-FG-ER A, KEL-QUICK 24, KEL-QTA 24, KEL-BES 24, KEL-BES-S 24, KEL-DPZ 24, KEL-DPU 24, KEL-DPU-HD 24, KEL-DP 24 |
| 適合封閉 | Rittal AX |
| 訂貨號 | 43902 |
| EAN | 4251269321368 |
| 包裝單位 | 1 |
| 顏色 | 灰色 (RAL 7035) |
| 長度 | 256 mm |
| 寬度 | 149 mm |
| 高度 | 2 mm |
| 法蘭盤底板的尺寸 | 1 |
| 開孔尺寸 | 112 × 36 mm |
| 適用于： | KEL-ER 24, KEL 24, KEL-U 24, KEL-FA 24, KEL-FG A, KEL-FG-ER A, KEL-QUICK 24, KEL-QTA 24, KEL-BES 24, KEL-BES-S 24, KEL-DPZ 24, KEL-DPU 24, KEL-DPU-HD 24, KEL-DP 24 |
| 適合封閉 | Rittal AX |
| 訂貨號 | 43905 |
| EAN | 4251269321399 |
| 包裝單位 | 1 |
| 顏色 | 灰色 (RAL 7035) |
| 長度 | 301 mm |
| 寬度 | 221 mm |
| 高度 | 2 mm |
| 法蘭盤底板的尺寸 | 5 |
| 開孔尺寸 | 112 × 36 mm |
| 適用于： | KEL-ER 24, KEL 24, KEL-U 24, KEL-FA 24, KEL-FG A, KEL-FG-ER A, KEL-QUICK 24, KEL-QTA 24, KEL-BES 24, KEL-BES-S 24, KEL-DPZ 24, KEL-DPU 24, KEL-DPU-HD 24, KEL-DP 24 |
| 適合封閉 | Rittal AX |
| 訂貨號 | 43906 |
| EAN | 4251269321405 |
| 包裝單位 | 1 |
| 顏色 | 灰色 (RAL 7035) |
| 長度 | 301 mm |
| 寬度 | 221 mm |
| 高度 | 2 mm |
| 法蘭盤底板的尺寸 | 5 |
| 開孔尺寸 | 112 × 36 mm |
| 適用于： | KEL-ER 24, KEL 24, KEL-U 24, KEL-FA 24, KEL-FG A, KEL-FG-ER A, KEL-QUICK 24, KEL-QTA 24, KEL-BES 24, KEL-BES-S 24, KEL-DPZ 24, KEL-DPU 24, KEL-DPU-HD 24, KEL-DP 24 |
| 適合封閉 | Rittal AX |
| 訂貨號 | 43840 |
| EAN | 4251269310768 |
| 包裝單位 | 1 |
| 顏色 | 灰色 (RAL 7035) |
| 長度 | 339 mm |
| 寬度 | 149 mm |
| 高度 | 2 mm |
| 法蘭盤底板的尺寸 | 2 |
| 開孔尺寸 | 112 × 36 mm |
| 適用于： | KEL-ER 24, KEL 24, KEL-U 24, KEL-FA 24, KEL-FG A, KEL-FG-ER A, KEL-QUICK 24, KEL-QTA 24, KEL-BES 24, KEL-BES-S 24, KEL-DPZ 24, KEL-DPU 24, KEL-DPU-HD 24, KEL-DP 24 |
| 適合封閉 | Rittal TP, Rittal CS, Rittal AE |
| 訂貨號 | 43846 |
| EAN | 4251269310782 |
| 包裝單位 | 1 |
| 顏色 | 灰色 (RAL 7035) |
| 長度 | 339 mm |
| 寬度 | 149 mm |
| 高度 | 2 mm |
| 法蘭盤底板的尺寸 | 2 |
| 開孔尺寸 | 112 × 36 mm |
| 適用于： | KEL-ER 24, KEL 24, KEL-U 24, KEL-FA 24, KEL-FG A, KEL-FG-ER A, KEL-QUICK 24, KEL-QTA 24, KEL-BES 24, KEL-BES-S 24, KEL-DPZ 24, KEL-DPU 24, KEL-DPU-HD 24, KEL-DP 24 |
| 適合封閉 | Rittal TP, Rittal CS, Rittal AE |
| 訂貨號 | 43907 |
| EAN | 4251269321412 |
| 包裝單位 | 1 |
| 顏色 | 灰色 (RAL 7035) |
| 長度 | 401 mm |
| 寬度 | 221 mm |
| 高度 | 2 mm |
| 法蘭盤底板的尺寸 | 6 |
| 開孔尺寸 | 112 × 36 mm |
| 適用于： | KEL-ER 24, KEL 24, KEL-U 24, KEL-FA 24, KEL-FG A, KEL-FG-ER A, KEL-QUICK 24, KEL-QTA 24, KEL-BES 24, KEL-BES-S 24, KEL-DPZ 24, KEL-DPU 24, KEL-DPU-HD 24, KEL-DP 24 |
| 適合封閉 | Rittal AX |
| 訂貨號 | 43908 |
| EAN | 4251269321429 |
| 包裝單位 | 1 |
| 顏色 | 灰色 (RAL 7035) |
| 長度 | 401 mm |
| 寬度 | 221 mm |
| 高度 | 2 mm |
| 法蘭盤底板的尺寸 | 6 |
| 開孔尺寸 | 112 × 36 mm |
| 適用于： | KEL-ER 24, KEL 24, KEL-U 24, KEL-FA 24, KEL-FG A, KEL-FG-ER A, KEL-QUICK 24, KEL-QTA 24, KEL-BES 24, KEL-BES-S 24, KEL-DPZ 24, KEL-DPU 24, KEL-DPU-HD 24, KEL-DP 24 |
| 適合封閉 | Rittal AX |
| 訂貨號 | 43909 |
| EAN | 4251269321436 |
| 包裝單位 | 1 |
| 顏色 | 灰色 (RAL 7035) |
| 長度 | 436 mm |
| 寬度 | 221 mm |
| 高度 | 2 mm |
| 法蘭盤底板的尺寸 | 7 |
| 開孔尺寸 | 112 × 36 mm |
| 適用于： | KEL-ER 24, KEL 24, KEL-U 24, KEL-FA 24, KEL-FG A, KEL-FG-ER A, KEL-QUICK 24, KEL-QTA 24, KEL-BES 24, KEL-BES-S 24, KEL-DPZ 24, KEL-DPU 24, KEL-DPU-HD 24, KEL-DP 24 |
| 適合封閉 | Rittal AX |
| 訂貨號 | 43910 |
| EAN | 4251269321443 |
| 包裝單位 | 1 |
| 顏色 | 灰色 (RAL 7035) |
| 長度 | 436 mm |
| 寬度 | 221 mm |
| 高度 | 2 mm |
| 法蘭盤底板的尺寸 | 7 |
| 開孔尺寸 | 112 × 36 mm |
| 適用于： | KEL-ER 24, KEL 24, KEL-U 24, KEL-FA 24, KEL-FG A, KEL-FG-ER A, KEL-QUICK 24, KEL-QTA 24, KEL-BES 24, KEL-BES-S 24, KEL-DPZ 24, KEL-DPU 24, KEL-DPU-HD 24, KEL-DP 24 |
| 適合封閉 | Rittal AX |
| 訂貨號 | 43903 |
| EAN | 4251269321375 |
| 包裝單位 | 1 |
| 顏色 | 灰色 (RAL 7035) |
| 長度 | 447 mm |
| 寬度 | 149 mm |
| 高度 | 2 mm |
| 法蘭盤底板的尺寸 | 3 |
| 開孔尺寸 | 112 × 36 mm |
| 適用于： | KEL-ER 24, KEL 24, KEL-U 24, KEL-FA 24, KEL-FG A, KEL-FG-ER A, KEL-QUICK 24, KEL-QTA 24, KEL-BES 24, KEL-BES-S 24, KEL-DPZ 24, KEL-DPU 24, KEL-DPU-HD 24, KEL-DP 24 |
| 適合封閉 | Rittal AX |
| 訂貨號 | 43904 |
| EAN | 4251269321382 |
| 包裝單位 | 1 |
| 顏色 | 灰色 (RAL 7035) |
| 長度 | 447 mm |
| 寬度 | 149 mm |
| 高度 | 2 mm |
| 法蘭盤底板的尺寸 | 3 |
| 開孔尺寸 | 112 × 36 mm |
| 適用于： | KEL-ER 24, KEL 24, KEL-U 24, KEL-FA 24, KEL-FG A, KEL-FG-ER A, KEL-QUICK 24, KEL-QTA 24, KEL-BES 24, KEL-BES-S 24, KEL-DPZ 24, KEL-DPU 24, KEL-DPU-HD 24, KEL-DP 24 |
| 適合封閉 | Rittal AX |
| 訂貨號 | 43842 |
| EAN | 4251269310775 |
| 包裝單位 | 1 |
| 顏色 | 灰色 (RAL 7035) |
| 長度 | 534 mm |
| 寬度 | 149 mm |
| 高度 | 2 mm |
| 法蘭盤底板的尺寸 | 4 |
| 開孔尺寸 | 112 × 36 mm |
| 適用于： | KEL-ER 24, KEL 24, KEL-U 24, KEL-FA 24, KEL-FG A, KEL-FG-ER A, KEL-QUICK 24, KEL-QTA 24, KEL-BES 24, KEL-BES-S 24, KEL-DPZ 24, KEL-DPU 24, KEL-DPU-HD 24, KEL-DP 24 |
| 適合封閉 | Rittal TP, Rittal IN, Rittal EL, Rittal AE, Rittal AX |
| 訂貨號 | 43871 |
| EAN | 4251269310881 |
| 包裝單位 | 1 |
| 顏色 | 灰色 (RAL 7035) |
| 長度 | 534 mm |
| 寬度 | 149 mm |
| 高度 | 2 mm |
| 法蘭盤底板的尺寸 | 4 |
| 開孔尺寸 | 86 × 36 mm |
| 適用于： | KEL-ER 16, KEL 16, KEL-U 16, KEL-FA 16, KEL-QUICK 16, KEL-SNAP 16, KEL-BES 16, KEL-BES-S 16, KEL-DPZ 16, KEL-DP 16 |
| 適合封閉 | Rittal TP, Rittal IN, Rittal EL, Rittal AE, Rittal AX |
| 訂貨號 | 43848 |
| EAN | 4251269310799 |
| 包裝單位 | 1 |
| 顏色 | 灰色 (RAL 7035) |
| 長度 | 534 mm |
| 寬度 | 149 mm |
| 高度 | 2 mm |
| 法蘭盤底板的尺寸 | 4 |
| 開孔尺寸 | 112 × 36 mm |
| 適用于： | KEL-ER 24, KEL 24, KEL-U 24, KEL-FA 24, KEL-FG A, KEL-FG-ER A, KEL-QUICK 24, KEL-QTA 24, KEL-BES 24, KEL-BES-S 24, KEL-DPZ 24, KEL-DPU 24, KEL-DPU-HD 24, KEL-DP 24 |
| 適合封閉 | Rittal TP, Rittal IN, Rittal EL, Rittal AE, Rittal AX |
| 訂貨號 | 43834 |
| EAN | 4251269310737 |
| 包裝單位 | 1 |
| 顏色 | 灰色 (RAL 7035) |
| 長度 | 221 mm |
| 寬度 | 90 mm |
| 高度 | 2 mm |
| 法蘭盤底板的尺寸 | 2 |
| 開孔尺寸 | 112 × 36 mm |
| 適用于： | KEL-ER 24, KEL 24, KEL-U 24, KEL-FA 24, KEL-FG A, KEL-FG-ER A, KEL-QUICK 24, KEL-QTA 24, KEL-BES 24, KEL-BES-S 24, KEL-DPZ 24, KEL-DPU 24, KEL-DPU-HD 24, KEL-DP 24 |
| 適合封閉 | Rittal KX, Rittal KL |
| 訂貨號 | 43855 |
| EAN | 4251269310836 |
| 包裝單位 | 1 |
| 顏色 | 灰色 (RAL 7035) |
| 長度 | 221 mm |
| 寬度 | 90 mm |
| 高度 | 1 mm |
| 法蘭盤底板的尺寸 | 2 |
| 開孔尺寸 | 86 × 36 mm |
| 適用于： | KEL 16, KEL-U 16, KEL-FA 16, KEL-QUICK 16, KEL-SNAP 16, KEL-DPZ 16, KEL-DP 16, KEL-BES 16, KEL-BES-S 16 |
| 適合封閉 | Rittal KX, Rittal KL |
| 訂貨號 | 43853 |
| EAN | 4251269310812 |
| 包裝單位 | 1 |
| 顏色 | 灰色 (RAL 7035) |
| 長度 | 221 mm |
| 寬度 | 90 mm |
| 高度 | 1 mm |
| 法蘭盤底板的尺寸 | 2 |
| 開孔尺寸 | 65 × 36 mm |
| 適用于： | KEL 10, KEL-U 10, KEL-FA 10, KEL-QUICK 10, KEL-SNAP 10, KEL-DPZ 10, KEL-DP 10, KEL-BES 10, KEL-BES-S 10 |
| 適合封閉 | Rittal KX, Rittal KL |
| 訂貨號 | 43852 |
| EAN | 4251269310805 |
| 包裝單位 | 1 |
| 顏色 | 灰色 (RAL 7035) |
| 長度 | 221 mm |
| 寬度 | 90 mm |
| 高度 | 2 mm |
| 法蘭盤底板的尺寸 | 2 |
| 開孔尺寸 | 46 × 46 mm |
| 圓形開孔尺寸 | 40.4 mm |
| 適用于： | KEL-B, KEL-U-B, KEL-QUICK-B, KEL-SNAP-B, KEL-DPZ-B, KEL-DPZ 40, KEL-DPZ-HD 40, KEL-DPZ-CLICK 40, KEL-SCDP-TR 40, KEL-DPF 40 |
| 適合封閉 | Rittal KX, Rittal KL |
| 訂貨號 | 43854 |
| EAN | 4251269310829 |
| 包裝單位 | 1 |
| 顏色 | 灰色 (RAL 7035) |
| 長度 | 221 mm |
| 寬度 | 90 mm |
| 高度 | 2 mm |
| 法蘭盤底板的尺寸 | 2 |
| 開孔尺寸 | 46 × 46 mm |
| 適用于： | 2 × KEL-SNAP-B, 1 × KEL-DPZ-B |
| 適合封閉 | Rittal KX, Rittal KL |
| 訂貨號 | 43866 |
| EAN | 4251269310874 |
| 包裝單位 | 1 |
| 顏色 | 灰色 (RAL 7035) |
| 長度 | 355 mm |
| 寬度 | 92 mm |
| 高度 | 2 mm |
| 開孔尺寸 | 112 × 36 mm |
| 適用于： | KEL-ER 24, KEL 24, KEL-U 24, KEL-FA 24, KEL-FG A, KEL-FG-ER A, KEL-QUICK 24, KEL-QTA 24, KEL-BES 24, KEL-BES-S 24, KEL-DPZ 24, KEL-DPU 24, KEL-DPU-HD 24, KEL-DP 24 |
| 適合封閉 | Rittal BG |
| 訂貨號 | 43865 |
| EAN | 4251269310867 |
| 包裝單位 | 1 |
| 顏色 | 灰色 (RAL 7035) |
| 長度 | 555 mm |
| 寬度 | 92 mm |
| 高度 | 2 mm |
| 法蘭盤底板的尺寸 | 6 |
| 開孔尺寸 | 112 × 36 mm |
| 適用于： | KEL-ER 24, KEL 24, KEL-U 24, KEL-FA 24, KEL-FG A, KEL-FG-ER A, KEL-QUICK 24, KEL-QTA 24, KEL-BES 24, KEL-BES-S 24, KEL-DPZ 24, KEL-DPU 24, KEL-DPU-HD 24, KEL-DP 24 |
| 適合封閉 | Rittal IN, Rittal BG |
| 訂貨號 | 43838 |
| EAN | 4251269310751 |
| 包裝單位 | 1 |
| 顏色 | 灰色 (RAL 7035) |
| 長度 | 330 |
| 寬度 | 90 |
| 高度 | 2 mm |
| 法蘭盤底板的尺寸 | 3 |
| 開孔尺寸 | 112 × 36 mm |
| 適用于： | KEL-ER 24, KEL 24, KEL-U 24, KEL-FA 24, KEL-FG A, KEL-FG-ER A, KEL-QUICK 24, KEL-QTA 24, KEL-BES 24, KEL-BES-S 24, KEL-DPZ 24, KEL-DPU 24, KEL-DPU-HD 24, KEL-DP 24 |
| 適合封閉 | Rittal AE |
| 訂貨號 | 43861 |
| EAN | 4251269310850 |
| 包裝單位 | 1 |
| 顏色 | 灰色 (RAL 7035) |
| 長度 | 330 mm |
| 寬度 | 90 mm |
| 高度 | 2 mm |
| 法蘭盤底板的尺寸 | 3 |
| 開孔尺寸 | 86 × 36 mm |
| 適用于： | KEL-ER 16, KEL 16, KEL-U 16, KEL-FA 16, KEL-QUICK 16, KEL-SNAP 16, KEL-BES 16, KEL-BES-S 16, KEL-DPZ 16, KEL-DP 16 |
| 適合封閉 | Rittal AE |
| 訂貨號 | 43836 |
| EAN | 4251269310744 |
| 包裝單位 | 1 |
| 顏色 | 灰色 (RAL 7035) |
| 長度 | 160 mm |
| 寬度 | 70 mm |
| 高度 | 2 mm |
| 法蘭盤底板的尺寸 | 1 |
| 開孔尺寸 | 112 × 36 mm |
| 適用于： | KEL-QTA 24, KEL-DP 24 |
| 適合封閉 | Rittal AE |
| 訂貨號 | 43871 |
| EAN | 4251269310881 |
| 包裝單位 | 1 |
| 顏色 | 灰色 (RAL 7035) |
| 長度 | 534 mm |
| 寬度 | 149 mm |
| 高度 | 2 mm |
| 法蘭盤底板的尺寸 | 5 |
| 開孔尺寸 | 86 × 36 mm |
| 適用于： | KEL-ER 16, KEL 16, KEL-U 16, KEL-FA 16, KEL-QUICK 16, KEL-SNAP 16, KEL-BES 16, KEL-BES-S 16, KEL-DPZ 16, KEL-DP 16 |
| 適合封閉 | Rittal TP, Rittal IN, Rittal EL, Rittal AE |
| 訂貨號 | 43846 |
| EAN | 4251269310782 |
| 包裝單位 | 1 |
| 顏色 | 灰色 (RAL 7035) |
| 長度 | 339 mm |
| 寬度 | 149 mm |
| 高度 | 2 mm |
| 法蘭盤底板的尺寸 | 4 |
| 開孔尺寸 | 112 × 36 mm |
| 適用于： | KEL-ER 24, KEL 24, KEL-U 24, KEL-FA 24, KEL-FG A, KEL-FG-ER A, KEL-QUICK 24, KEL-QTA 24, KEL-BES 24, KEL-BES-S 24, KEL-DPZ 24, KEL-DPU 24, KEL-DPU-HD 24, KEL-DP 24 |
| 適合封閉 | Rittal TP, Rittal CS, Rittal AE |
| 訂貨號 | 43842 |
| EAN | 4251269310775 |
| 包裝單位 | 1 |
| 顏色 | 灰色 (RAL 7035) |
| 長度 | 534 mm |
| 寬度 | 149 mm |
| 高度 | 2 mm |
| 法蘭盤底板的尺寸 | 5 |
| 開孔尺寸 | 112 × 36 mm |
| 適用于： | KEL-ER 24, KEL 24, KEL-U 24, KEL-FA 24, KEL-FG A, KEL-FG-ER A, KEL-QUICK 24, KEL-QTA 24, KEL-BES 24, KEL-BES-S 24, KEL-DPZ 24, KEL-DPU 24, KEL-DPU-HD 24, KEL-DP 24 |
| 適合封閉 | Rittal TP, Rittal IN, Rittal EL, Rittal AE |
| 訂貨號 | 43840 |
| EAN | 4251269310768 |
| 包裝單位 | 1 |
| 顏色 | 灰色 (RAL 7035) |
| 長度 | 339 mm |
| 寬度 | 149 mm |
| 高度 | 2 mm |
| 法蘭盤底板的尺寸 | 4 |
| 開孔尺寸 | 112 × 36 mm |
| 適用于： | KEL-ER 24, KEL 24, KEL-U 24, KEL-FA 24, KEL-FG A, KEL-FG-ER A, KEL-QUICK 24, KEL-QTA 24, KEL-BES 24, KEL-BES-S 24, KEL-DPZ 24, KEL-DPU 24, KEL-DPU-HD 24, KEL-DP 24 |
| 適合封閉 | Rittal TP, Rittal CS, Rittal AE |
| 訂貨號 | 43848 |
| EAN | 4251269310799 |
| 包裝單位 | 1 |
| 顏色 | 灰色 (RAL 7035) |
| 長度 | 534 mm |
| 寬度 | 149 mm |
| 高度 | 2 mm |
| 法蘭盤底板的尺寸 | 5 |
| 開孔尺寸 | 112 × 36 mm |
| 適用于： | KEL-ER 24, KEL 24, KEL-U 24, KEL-FA 24, KEL-FG A, KEL-FG-ER A, KEL-QUICK 24, KEL-QTA 24, KEL-BES 24, KEL-BES-S 24, KEL-DPZ 24, KEL-DPU 24, KEL-DPU-HD 24, KEL-DP 24 |
| 適合封閉 | Rittal TP, Rittal IN, Rittal EL, Rittal AE |
靈活的金字塔形電纜穿芯適用于直徑3-70mm的電纜。適用于電力線。公制開孔M25-M85。
負重高應力釋放的電纜引入底板，電纜密封防護等級達到IP66/IP68。可免工具安裝。
緊湊的圓形電纜引入底板具有高安裝密度，電纜密封等級高達IP68。公制螺紋從M25到M63。
