KEL-DPZ-HD 32|4
| 訂貨號 | 70351 |
| EAN | 4251269322785 |
| 包裝單位 | 5 |
| 電纜的數量 | 4 |
| 電纜的最大直徑 | 12.5 mm |
| 高度 | 22 mm |
| 安裝高度 | 8 mm |
| 顏色 | 藍色 (類似RAL 5005) |
| 外徑 | 44 mm |
| 表面粗糙度（ISO 4287） | Ra = 0,421 μm |
| 公制孔尺寸 | M32 |
| 圓形開孔尺寸 | 32.3 mm |
| 線 | M32 × 1,5 |
| 線的長度 | 14 mm |
| 對于電纜直徑 | 3 x 3.2 - 6.5 mm 1 x 7.2 - 12.5 mm |
-
產品
?
電纜引入底板（應用于食品行業）
?

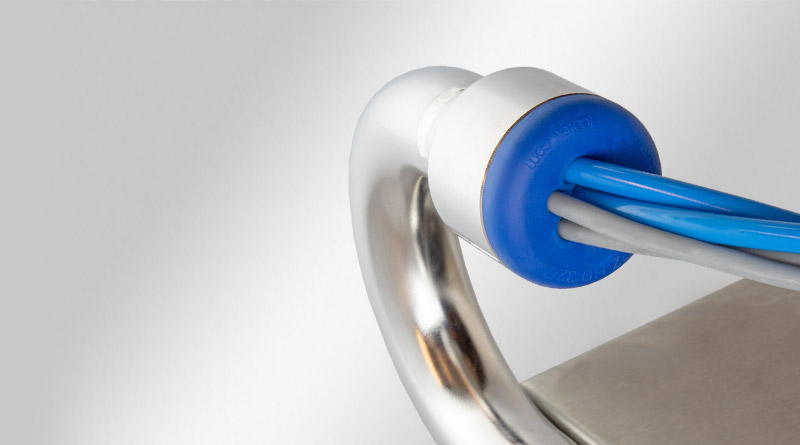

KEL-DPZ-HD 圓形電纜引入底板
KEL-DPZ-HD 圓形電纜引入底板
公制螺紋 M32 - M63 / IP66 / IP68，符合FDA
新電纜引入底板KEL-DPZ-HD M32至M63已開發用于食品加工和包裝機械。
根據衛生設計準則的研發過程中，注意確保電纜的引入口表面非常光滑，沒有集塵槽 (Ra = 0,421 μm, ISO 4287)。 外部輪廓的半徑為6 mm，代替原來所需的3毫米。此外，KEL-DPZ-HD使用符合FDA標準的彈橡膠，符合食品認證1935/2004 / EG和（EU）10/2011。 信號色藍色確保清晰的視覺顏色識別。
電纜引入板設計用于布線和密封直徑范圍為3.2 mm至22.2 mm的多條電纜和軟管。 它們符合應力釋放標準，能達到IP65 / 66/67/68。 與傳統電纜格蘭頭相比，一個顯著的優勢是更高的電纜密度和靈活的電纜線徑范圍。用螺母固定非常簡單。
規格
| IP防護等級（EN 60529） | IP54, IP55, IP64, IP65, IP66, IP67, IP68 |
| 阻燃等級 | UL94-HB |
| 溫度 | -40 C° 到 80 C° |
| 材料 | 合成橡膠 底架: 聚酰胺 |
| 屬性 | 無硅, 無鹵, 防油防塵, 更高耐腐蝕性 |
產品優勢
- 橡膠材料符合1935/2004 / EG，（EU）10/2011
- FDA認證
- 衛生設計–無集塵槽 (EHEDG)
- Ecolab認證
- 扁平設計
- 表面設計非常平整 (Ra = 0,421 μm, ISO 4287)
- 快速組裝
- 電纜線徑范圍 3.2-22.2 mm
- 非常大的密封面積和夾緊范圍
- 高電纜密度
- 電纜雙重密封（IP66 / IP68）
- 適用于公制螺紋標準
- 可重復清潔
- 極低的吸濕率
- 對芳族溶劑，油，油脂，礦物產品具有很高的抵抗力
- 耐腐蝕（塑料已做加工處理）
- 免維護
- 六角形的螺釘含在送貨里
產品類型和尺寸
KEL-DPZ-HD 32|4-2
| 訂貨號 | 70352 |
| EAN | 4251269322792 |
| 包裝單位 | 5 |
| 電纜的數量 | 4 |
| 電纜的最大直徑 | 9.5 mm |
| 高度 | 22 mm |
| 安裝高度 | 8 mm |
| 顏色 | 藍色 (類似RAL 5005) |
| 外徑 | 44 mm |
| 表面粗糙度（ISO 4287） | Ra = 0,421 μm |
| 公制孔尺寸 | M32 |
| 圓形開孔尺寸 | 32.3 mm |
| 線 | M32 × 1,5 |
| 線的長度 | 14 mm |
| 對于電纜直徑 | 4 x 5 - 9.5 mm |
KEL-DPZ-HD 50|8
| 訂貨號 | 70355 |
| EAN | 4251269322822 |
| 包裝單位 | 5 |
| 電纜的數量 | 8 |
| 電纜的最大直徑 | 12.5 mm |
| 高度 | 22 mm |
| 安裝高度 | 8 mm |
| 顏色 | 藍色 (類似RAL 5005) |
| 外徑 | 62 mm |
| 表面粗糙度（ISO 4287） | Ra = 0,421 μm |
| 公制孔尺寸 | M50 |
| 圓形開孔尺寸 | 50.4 mm |
| 線 | M50 × 1,5 |
| 線的長度 | 14 mm |
| 對于電纜直徑 | 5 x 5 - 10.2 mm 3 x 7.2 - 12.5 mm |
KEL-DPZ-HD 50|10
| 訂貨號 | 70356 |
| EAN | 4251269322839 |
| 包裝單位 | 5 |
| 電纜的數量 | 10 |
| 電纜的最大直徑 | 22.2 mm |
| 高度 | 22 mm |
| 安裝高度 | 8 mm |
| 顏色 | 藍色 (類似RAL 5005) |
| 外徑 | 62 mm |
| 表面粗糙度（ISO 4287） | Ra = 0,421 μm |
| 公制孔尺寸 | M50 |
| 圓形開孔尺寸 | 50.4 mm |
| 線 | M50 × 1,5 |
| 線的長度 | 14 mm |
| 對于電纜直徑 | 7 x 3.2 - 6.5 mm 2 x 5 - 10.2 mm 1 x 16 - 22.2 mm |
KEL-DPZ-HD 50|12
| 訂貨號 | 70357 |
| EAN | 4251269322846 |
| 包裝單位 | 5 |
| 電纜的數量 | 12 |
| 電纜的最大直徑 | 10.2 mm |
| 高度 | 22 mm |
| 安裝高度 | 8 mm |
| 顏色 | 藍色 (類似RAL 5005) |
| 外徑 | 62 mm |
| 表面粗糙度（ISO 4287） | Ra = 0,421 μm |
| 公制孔尺寸 | M50 |
| 圓形開孔尺寸 | 50.4 mm |
| 線 | M50 × 1,5 |
| 線的長度 | 14 mm |
| 對于電纜直徑 | 4 x 3.2 - 6.5 mm 8 x 5 - 10.2 mm |
KEL-DPZ-HD 63|9
| 訂貨號 | 70359 |
| EAN | 4251269322860 |
| 包裝單位 | 5 |
| 電纜的數量 | 9 |
| 電纜的最大直徑 | 22.2 mm |
| 高度 | 22 mm |
| 安裝高度 | 8 mm |
| 顏色 | 藍色 (類似RAL 5005) |
| 外徑 | 75 mm |
| 表面粗糙度（ISO 4287） | Ra = 0,421 μm |
| 公制孔尺寸 | M63 |
| 圓形開孔尺寸 | 63.4 mm |
| 線 | M63 × 1,5 |
| 線的長度 | 14 mm |
| 對于電纜直徑 | 1 x 3.2 - 6.5 mm 3 x 5 - 10.2 mm 4 x 9 - 16.2 mm 1 x 16 - 22.2 mm |
KEL-DPZ-HD 63|13
| 訂貨號 | 70360 |
| EAN | 4251269322877 |
| 包裝單位 | 5 |
| 電纜的數量 | 13 |
| 電纜的最大直徑 | 16.2 mm |
| 高度 | 22 mm |
| 安裝高度 | 8 mm |
| 顏色 | 藍色 (類似RAL 5005) |
| 外徑 | 75 mm |
| 表面粗糙度（ISO 4287） | Ra = 0,421 μm |
| 公制孔尺寸 | M63 |
| 圓形開孔尺寸 | 63.4 mm |
| 線 | M63 × 1,5 |
| 線的長度 | 14 mm |
| 對于電纜直徑 | 4 x 3.2 - 6.5 mm 4 x 5 - 10.2 mm 5 x 9 - 16.2 mm |
KEL-DPZ-HD 63|14
| 訂貨號 | 70361 |
| EAN | 4251269322884 |
| 包裝單位 | 5 |
| 電纜的數量 | 14 |
| 電纜的最大直徑 | 10.2 mm |
| 高度 | 22 mm |
| 安裝高度 | 8 mm |
| 顏色 | 藍色 (類似RAL 5005) |
| 外徑 | 75 mm |
| 表面粗糙度（ISO 4287） | Ra = 0,421 μm |
| 公制孔尺寸 | M63 |
| 圓形開孔尺寸 | 63.4 mm |
| 線 | M63 × 1,5 |
| 線的長度 | 14 mm |
| 對于電纜直徑 | 14 x 5 - 10.2 mm |
