KEL-QTA 24|4 A
| 訂貨號 | 43644 |
| EAN | 4251269310379 |
| 包裝單位 | 10 |
| 安裝形式 | 卡入 |
| 電纜的數量 | 16 |
| 帶連接器電纜的最大直徑 | 15 mm |
| 長度 | 142 mm |
| 寬度 | 44 mm |
| 高度 | 12 mm |
| 安裝高度 | 5 mm |
| 開孔尺寸 | 112 × 36 mm |
| 適用最小壁板厚度 | 1.5 mm |
| 適用最大壁板厚度 | 2.5 mm |
| 用穿芯安裝 | 4 x QT 小 |

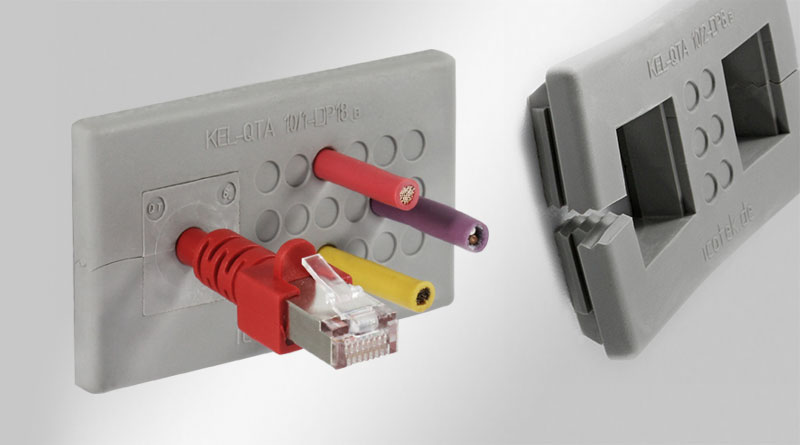

KEL-QTA | 可分卡扣式電纜引入框架
適用于帶連接器的電纜，免工具安裝 / IP54

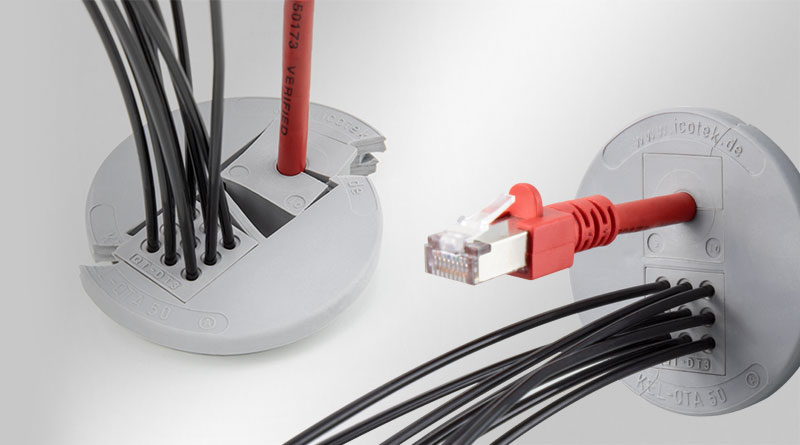

可拆分的卡扣式電纜穿墻板（IP54），配合可分開的QT穿芯或薄膜來引入帶預制端口的電纜和標準電纜。 適用于10針和24針工業連接器的開孔。 緊湊的KEL-QTA-B適用于45.5 x 45.5 mm的開孔。 圓形版本的KEL-QTA適用于直徑為32/50 mm的開孔。
KEL-QTA無需使用任何工具即可輕松布線，例如，預制連接器的電纜、多芯電纜、軟管或?qū)Ч堋?/p>
規格
| IP防護等級（EN 60529） | IP54 |
| 阻燃等級 | UL94-V0, 自熄滅 |
| 溫度 | -40 C° 到 100 C° |
| 材料 | 合成橡膠 |
| 安裝形式 | 卡入 |
| 屬性 | 防紫外線, 無硅, 無鹵 |
產品優勢
- 無需工具，快速安裝
- 高安裝密度
- 適用于有端子或標準電纜的引入
- 如需維修的話，可以輕松拆卸和組裝電纜引入框架
- 可用于多種開孔的尺寸
- 適用標準或者公制尺寸
- 當使用雙孔或四孔穿芯時，可以大大增加安裝密度
產品類型和尺寸
KEL-QTA 24|4 B
| 訂貨號 | 43645 |
| EAN | 4251269310386 |
| 包裝單位 | 10 |
| 安裝形式 | 卡入 |
| 電纜的數量 | 16 |
| 帶連接器電纜的最大直徑 | 15 mm |
| 長度 | 142 mm |
| 寬度 | 44 mm |
| 高度 | 12 mm |
| 安裝高度 | 5 mm |
| 開孔尺寸 | 112 × 36 mm |
| 適用最小壁板厚度 | 2.8 mm |
| 適用最大壁板厚度 | 4 mm |
| 用穿芯安裝 | 4 x QT 小 |
KEL-QTA24|2-DP 18 A
| 訂貨號 | 43642 |
| EAN | 4251269310355 |
| 包裝單位 | 10 |
| 安裝形式 | 卡入 |
| 電纜的數量 | 26 |
| 帶連接器電纜的最大直徑 | 15 mm |
| 不帶連接器電纜的最大直徑 | 16 mm |
| 長度 | 142 mm |
| 寬度 | 44 mm |
| 高度 | 12 mm |
| 安裝高度 | 5 mm |
| 開孔尺寸 | 112 × 36 mm |
| 適用最小壁板厚度 | 1.5 mm |
| 適用最大壁板厚度 | 2.5 mm |
| 用穿芯安裝 | 2 x QT 小 |
KEL-QTA24|2-DP 18 B
| 訂貨號 | 43643 |
| EAN | 4251269310362 |
| 包裝單位 | 10 |
| 安裝形式 | 卡入 |
| 電纜的數量 | 26 |
| 帶連接器電纜的最大直徑 | 15 mm |
| 不帶連接器電纜的最大直徑 | 16 mm |
| 長度 | 142 mm |
| 寬度 | 44 mm |
| 高度 | 12 mm |
| 安裝高度 | 5 mm |
| 開孔尺寸 | 112 × 36 mm |
| 適用最小壁板厚度 | 2.8 mm |
| 適用最大壁板厚度 | 4 mm |
| 用穿芯安裝 | 2 x QT 小 |
KEL-QTA 10|2-DP 6 A
| 訂貨號 | 43656 |
| EAN | 4251269310409 |
| 包裝單位 | 10 |
| 安裝形式 | 卡入 |
| 電纜的數量 | 14 |
| 帶連接器電纜的最大直徑 | 15 mm |
| 不帶連接器電纜的最大直徑 | 5 mm |
| 長度 | 75 mm |
| 寬度 | 44 mm |
| 高度 | 12 mm |
| 安裝高度 | 5 mm |
| 開孔尺寸 | 65 × 36 mm |
| 適用最小壁板厚度 | 1.5 mm |
| 適用最大壁板厚度 | 2.5 mm |
| 用穿芯安裝 | 2 x QT 小 |
KEL-QTA 10|2-DP 6 B
| 訂貨號 | 43659 |
| EAN | 4251269310423 |
| 包裝單位 | 10 |
| 安裝形式 | 卡入 |
| 電纜的數量 | 14 |
| 帶連接器電纜的最大直徑 | 15 mm |
| 不帶連接器電纜的最大直徑 | 5 mm |
| 長度 | 75 mm |
| 寬度 | 44 mm |
| 高度 | 12 mm |
| 安裝高度 | 5 mm |
| 開孔尺寸 | 65 × 36 mm |
| 適用最小壁板厚度 | 2.8 mm |
| 適用最大壁板厚度 | 4 mm |
| 用穿芯安裝 | 2 x QT 小 |
KEL-QTA 10|1-DP 18 A
| 訂貨號 | 43655 |
| EAN | 4251269310393 |
| 包裝單位 | 10 |
| 安裝形式 | 卡入 |
| 電纜的數量 | 22 |
| 帶連接器電纜的最大直徑 | 15 mm |
| 不帶連接器電纜的最大直徑 | 5 mm |
| 長度 | 75 mm |
| 寬度 | 44 mm |
| 高度 | 12 mm |
| 安裝高度 | 5 mm |
| 開孔尺寸 | 65 × 36 mm |
| 適用最小壁板厚度 | 1.5 mm |
| 適用最大壁板厚度 | 2.5 mm |
| 用穿芯安裝 | 1 x QT 小 |
KEL-QTA 10|1-DP 18 B
| 訂貨號 | 43658 |
| EAN | 4251269310416 |
| 包裝單位 | 10 |
| 安裝形式 | 卡入 |
| 電纜的數量 | 22 |
| 帶連接器電纜的最大直徑 | 15 mm |
| 不帶連接器電纜的最大直徑 | 5 mm |
| 長度 | 75 mm |
| 寬度 | 44 mm |
| 高度 | 12 mm |
| 安裝高度 | 5 mm |
| 開孔尺寸 | 65 × 36 mm |
| 適用最小壁板厚度 | 2.8 mm |
| 適用最大壁板厚度 | 4 mm |
| 用穿芯安裝 | 1 x QT 小 |
KEL-QTA-B4 A
| 訂貨號 | 43660 |
| EAN | 4251269310430 |
| 包裝單位 | 10 |
| 安裝形式 | 卡入 |
| 電纜的數量 | 16 |
| 帶連接器電纜的最大直徑 | 15 mm |
| 長度 | 55 mm |
| 寬度 | 55 mm |
| 高度 | 11 mm |
| 安裝高度 | 5 mm |
| 開孔尺寸 | 46 × 46 mm |
| 適用最小壁板厚度 | 1.5 mm |
| 適用最大壁板厚度 | 2.5 mm |
| 用穿芯安裝 | 4 x QT 小 |
KEL-QTA 32 A
| 訂貨號 | 43632 |
| EAN | 4251269310331 |
| 包裝單位 | 10 |
| 安裝形式 | 卡入 |
| 電纜的數量 | 4 |
| 帶連接器電纜的最大直徑 | 15 mm |
| 長度 | 0 mm |
| 寬度 | 0 mm |
| 高度 | 12 mm |
| 安裝高度 | 5 mm |
| 適用最小壁板厚度 | 1.5 mm |
| 適用最大壁板厚度 | 2.5 mm |
| 用穿芯安裝 | 1 x QT 小 |
KEL-QTA 32 B
| 訂貨號 | 43636 |
| EAN | 4251269310348 |
| 包裝單位 | 10 |
| 安裝形式 | 卡入 |
| 電纜的數量 | 4 |
| 帶連接器電纜的最大直徑 | 15 mm |
| 長度 | 0 mm |
| 寬度 | 0 mm |
| 高度 | 12 mm |
| 安裝高度 | 5 mm |
| 適用最小壁板厚度 | 2.8 mm |
| 適用最大壁板厚度 | 4 mm |
| 用穿芯安裝 | 1 x QT 小 |
KEL-QTA 50 A
| 訂貨號 | 43622 |
| EAN | 4251269310317 |
| 包裝單位 | 10 |
| 安裝形式 | 卡入 |
| 電纜的數量 | 8 |
| 帶連接器電纜的最大直徑 | 15 mm |
| 長度 | 0 mm |
| 寬度 | 0 mm |
| 高度 | 12 mm |
| 安裝高度 | 5 mm |
| 適用最小壁板厚度 | 1.5 mm |
| 適用最大壁板厚度 | 2.5 mm |
| 用穿芯安裝 | 2 x QT 小 |
KEL-QTA 50 B
| 訂貨號 | 43626 |
| EAN | 4251269310324 |
| 包裝單位 | 10 |
| 安裝形式 | 卡入 |
| 電纜的數量 | 8 |
| 帶連接器電纜的最大直徑 | 15 mm |
| 長度 | 0 mm |
| 寬度 | 0 mm |
| 高度 | 12 mm |
| 安裝高度 | 5 mm |
| 適用最小壁板厚度 | 2.8 mm |
| 適用最大壁板厚度 | 4 mm |
| 用穿芯安裝 | 2 x QT 小 |
你還沒發現合適的產品嗎？
請使用易科智連產品搜索器組裝視頻
我們產品快捷、簡單地組裝說服您自己。
觀看組裝視頻!
只需將穿芯裝配到電纜組件上
始終可以為您找到合適尺寸的電纜引入組件及匹配的電纜穿芯！
