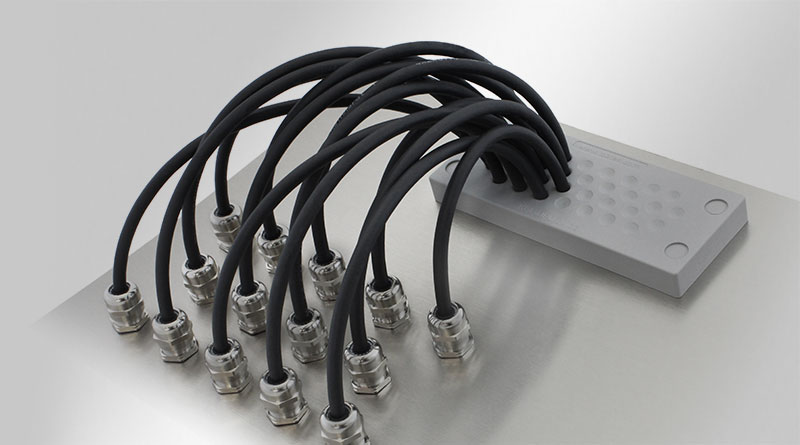

KEL-DPU電纜引入底板適合在狹小的空間內排布大量線纜以及為被引入電纜提供密封效果（直徑從3.2到20.5mm），防護等級為IP66 / IP68 / UL type 12和4X*。KEL-DPU的主要特點框架設計非常堅固，用合成橡膠注塑而成。這確保了引入電纜的高防護等級，穩定性以及應力消除效果。

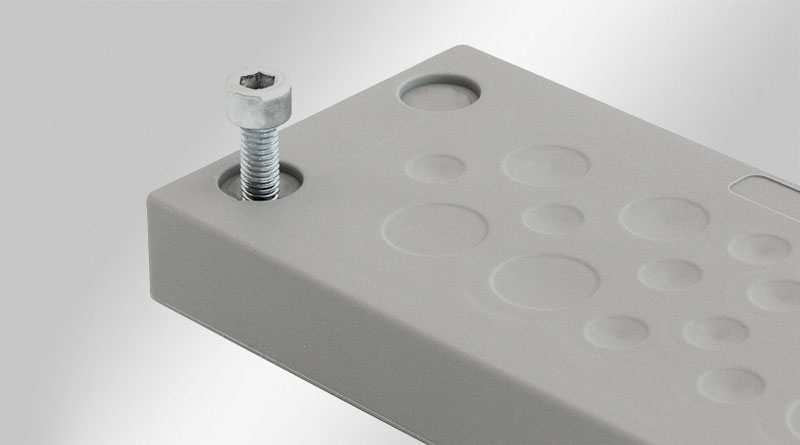

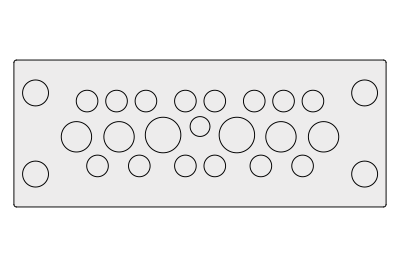

KEL-DPU 24與24針標準重載連接器的開孔尺寸完全匹配。引入電纜時，只需用螺絲刀將電纜引入底板上的隔膜刺穿即可。灰色的KEL-DPU 24也可提供螺紋襯套。從機箱內部安裝或用螺釘固定時，螺孔始終被橡膠層完全密封。
KEL-DPU與電纜或氣動軟管的組裝可以快速簡便地完成。只需在薄膜上開一個小孔，然后將電纜引入即可。
如果拆除了電纜，則可以使用ST-B塞子密封穿孔。
也可以集成帶螺紋的電纜引入底板。 請向我們咨詢您所需要的型號。

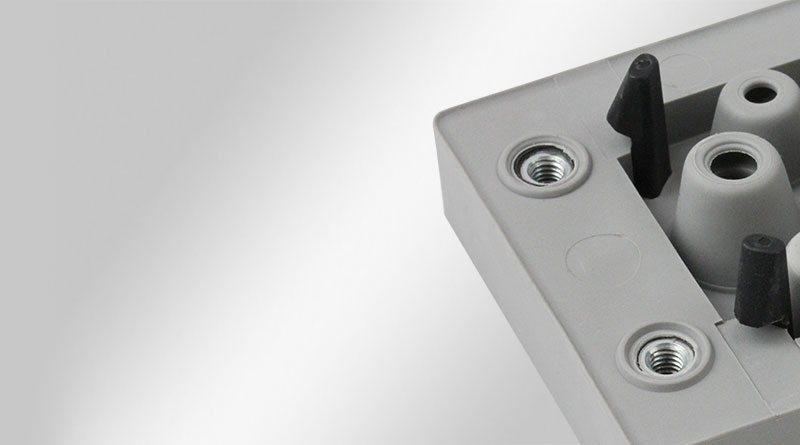

帶螺紋套管的版本使螺絲可以在電纜引入框架內部固定。這樣可以防止從外側被隨意擰開（避免故意破壞）。
| IP防護等級（EN 60529） | IP54, IP55, IP64, IP65, IP66, IP67, IP68 |
| UL類型等級 (UL 50E) | UL Type 12, UL Type 4X* |
| 阻燃等級 | UL94-V0, 自熄滅 |
| 溫度 | -40 C° 到 100 C° |
| 材料 | 合成橡膠 底架: 聚丙烯 |
| 安裝形式 | 用螺釘固定, 卡入 |
| 屬性 | 無硅, 無鹵 |
| 訂貨號 | 43940 |
| EAN | 4251269311031 |
| 包裝單位 | 10 |
| 安裝形式 | 用螺釘固定, 卡入 |
| 電纜的數量 | 13 |
| 電纜的最大直徑 | 20.5 mm |
| 顏色 | 灰色 (類似RAL 7035) |
| 長度 | 147 mm |
| 寬度 | 58 mm |
| 高度 | 14 mm |
| 安裝高度 | 14 mm |
| 開孔尺寸 | 112 × 36 mm |
| 適用最小壁板厚度 | 1.5 mm |
| 螺釘孔的數量 | 4 |
| 適用最大壁板厚度 | 2 mm |
| 螺釘的直徑 | 5.8 mm |
| 對于電纜直徑 | 10 x 3.2 - 6.3 mm 3 x 16 - 20.5 mm |
| 訂貨號 | 50940 |
| EAN | 4251269315398 |
| 包裝單位 | 10 |
| 安裝形式 | 用螺釘固定, 卡入 |
| 電纜的數量 | 13 |
| 電纜的最大直徑 | 20.5 mm |
| 顏色 | 黑色 |
| 長度 | 147 mm |
| 寬度 | 58 mm |
| 高度 | 14 mm |
| 安裝高度 | 14 mm |
| 開孔尺寸 | 112 × 36 mm |
| 適用最小壁板厚度 | 1.5 mm |
| 螺釘孔的數量 | 4 |
| 適用最大壁板厚度 | 2 mm |
| 螺釘的直徑 | 5.8 mm |
| 對于電纜直徑 | 10 x 3.2 - 6.3 mm 3 x 16 - 20.5 mm |
| 訂貨號 | 43944 |
| EAN | 4251269311055 |
| 包裝單位 | 10 |
| 安裝形式 | 用螺釘固定, 卡入 |
| 電纜的數量 | 14 |
| 電纜的最大直徑 | 16.2 mm |
| 顏色 | 灰色 (類似RAL 7035) |
| 長度 | 147 mm |
| 寬度 | 58 mm |
| 高度 | 14 mm |
| 安裝高度 | 14 mm |
| 開孔尺寸 | 112 × 36 mm |
| 適用最小壁板厚度 | 1.5 mm |
| 螺釘孔的數量 | 4 |
| 適用最大壁板厚度 | 2 mm |
| 螺釘的直徑 | 5.8 mm |
| 對于電纜直徑 | 5 x 3.2 - 6.3 mm 2 x 4 - 7.5 mm 3 x 5.5 - 10.5 mm 1 x 8 - 12.5 mm 3 x 12 - 16.2 mm |
| 訂貨號 | 50944 |
| EAN | 4251269315411 |
| 包裝單位 | 10 |
| 安裝形式 | 用螺釘固定, 卡入 |
| 電纜的數量 | 14 |
| 電纜的最大直徑 | 16.2 mm |
| 顏色 | 黑色 |
| 長度 | 147 mm |
| 寬度 | 58 mm |
| 高度 | 14 mm |
| 安裝高度 | 14 mm |
| 開孔尺寸 | 112 × 36 mm |
| 適用最小壁板厚度 | 1.5 mm |
| 螺釘孔的數量 | 4 |
| 適用最大壁板厚度 | 2 mm |
| 螺釘的直徑 | 5.8 mm |
| 對于電纜直徑 | 5 x 3.2 - 6.3 mm 2 x 4 - 7.5 mm 3 x 5.5 - 10.5 mm 1 x 8 - 12.5 mm 3 x 12 - 16.2 mm |
| 訂貨號 | 43936 |
| EAN | 4251269311017 |
| 包裝單位 | 10 |
| 安裝形式 | 用螺釘固定, 卡入 |
| 電纜的數量 | 16 |
| 電纜的最大直徑 | 14.5 mm |
| 顏色 | 灰色 (類似RAL 7035) |
| 長度 | 147 mm |
| 寬度 | 58 mm |
| 高度 | 14 mm |
| 安裝高度 | 14 mm |
| 開孔尺寸 | 112 × 36 mm |
| 適用最小壁板厚度 | 1.5 mm |
| 螺釘孔的數量 | 4 |
| 適用最大壁板厚度 | 2 mm |
| 螺釘的直徑 | 5.8 mm |
| 對于電纜直徑 | 8 x 3.2 - 5.5 mm 6 x 5 - 8.5 mm 2 x 9.5 - 14.5 mm |
| 訂貨號 | 50936 |
| EAN | 4251269315374 |
| 包裝單位 | 10 |
| 安裝形式 | 用螺釘固定, 卡入 |
| 電纜的數量 | 16 |
| 電纜的最大直徑 | 14.5 mm |
| 顏色 | 黑色 |
| 長度 | 147 mm |
| 寬度 | 58 mm |
| 高度 | 14 mm |
| 安裝高度 | 14 mm |
| 開孔尺寸 | 112 × 36 mm |
| 適用最小壁板厚度 | 1.5 mm |
| 螺釘孔的數量 | 4 |
| 適用最大壁板厚度 | 2 mm |
| 螺釘的直徑 | 5.8 mm |
| 對于電纜直徑 | 8 x 3.2 - 5.5 mm 6 x 5 - 8.5 mm 2 x 9.5 - 14.5 mm |
| 訂貨號 | 43932 |
| EAN | 4251269310997 |
| 包裝單位 | 10 |
| 安裝形式 | 用螺釘固定, 卡入 |
| 電纜的數量 | 16 |
| 電纜的最大直徑 | 16.2 mm |
| 顏色 | 灰色 (類似RAL 7035) |
| 長度 | 147 mm |
| 寬度 | 58 mm |
| 高度 | 14 mm |
| 安裝高度 | 14 mm |
| 開孔尺寸 | 112 × 36 mm |
| 適用最小壁板厚度 | 1.5 mm |
| 螺釘孔的數量 | 4 |
| 適用最大壁板厚度 | 2 mm |
| 螺釘的直徑 | 5.8 mm |
| 對于電纜直徑 | 2 x 3.2 - 6.3 mm 9 x 4 - 7.5 mm 1 x 5.5 - 10.5 mm 1 x 8 - 12.5 mm 3 x 12 - 16.2 mm |
| 訂貨號 | 50932 |
| EAN | 4251269315350 |
| 包裝單位 | 10 |
| 安裝形式 | 用螺釘固定, 卡入 |
| 電纜的數量 | 16 |
| 電纜的最大直徑 | 16.2 mm |
| 顏色 | 黑色 |
| 長度 | 147 mm |
| 寬度 | 58 mm |
| 高度 | 14 mm |
| 安裝高度 | 14 mm |
| 開孔尺寸 | 112 × 36 mm |
| 適用最小壁板厚度 | 1.5 mm |
| 螺釘孔的數量 | 4 |
| 適用最大壁板厚度 | 2 mm |
| 螺釘的直徑 | 5.8 mm |
| 對于電纜直徑 | 2 x 3.2 - 6.3 mm 9 x 4 - 7.5 mm 1 x 5.5 - 10.5 mm 1 x 8 - 12.5 mm 3 x 12 - 16.2 mm |
| 訂貨號 | 43934 |
| EAN | 4251269311000 |
| 包裝單位 | 10 |
| 安裝形式 | 用螺釘固定, 卡入 |
| 電纜的數量 | 17 |
| 電纜的最大直徑 | 12.5 mm |
| 顏色 | 灰色 (類似RAL 7035) |
| 長度 | 147 mm |
| 寬度 | 58 mm |
| 高度 | 14 mm |
| 安裝高度 | 14 mm |
| 開孔尺寸 | 112 × 36 mm |
| 適用最小壁板厚度 | 1.5 mm |
| 螺釘孔的數量 | 4 |
| 適用最大壁板厚度 | 2 mm |
| 螺釘的直徑 | 5.8 mm |
| 對于電纜直徑 | 4 x 3.2 - 6.3 mm 2 x 4 - 7.5 mm 1 x 5.5 - 10.5 mm 10 x 8 - 12.5 mm |
| 訂貨號 | 50934 |
| EAN | 4251269315367 |
| 包裝單位 | 10 |
| 安裝形式 | 用螺釘固定, 卡入 |
| 電纜的數量 | 17 |
| 電纜的最大直徑 | 12.5 mm |
| 顏色 | 黑色 |
| 長度 | 147 mm |
| 寬度 | 58 mm |
| 高度 | 14 mm |
| 安裝高度 | 14 mm |
| 開孔尺寸 | 112 × 36 mm |
| 適用最小壁板厚度 | 1.5 mm |
| 螺釘孔的數量 | 4 |
| 適用最大壁板厚度 | 2 mm |
| 螺釘的直徑 | 5.8 mm |
| 對于電纜直徑 | 4 x 3.2 - 6.3 mm 2 x 4 - 7.5 mm 1 x 5.5 - 10.5 mm 10 x 8 - 12.5 mm |
| 訂貨號 | 43938 |
| EAN | 4251269311024 |
| 包裝單位 | 10 |
| 安裝形式 | 用螺釘固定, 卡入 |
| 電纜的數量 | 20 |
| 電纜的最大直徑 | 10.5 mm |
| 顏色 | 灰色 (類似RAL 7035) |
| 長度 | 147 mm |
| 寬度 | 58 mm |
| 高度 | 14 mm |
| 安裝高度 | 14 mm |
| 開孔尺寸 | 112 × 36 mm |
| 適用最小壁板厚度 | 1.5 mm |
| 螺釘孔的數量 | 4 |
| 適用最大壁板厚度 | 2 mm |
| 螺釘的直徑 | 5.8 mm |
| 對于電纜直徑 | 12 x 3.2 - 5.5 mm 8 x 5 - 10.5 mm |
| 訂貨號 | 50938 |
| EAN | 4251269315381 |
| 包裝單位 | 10 |
| 安裝形式 | 用螺釘固定, 卡入 |
| 電纜的數量 | 20 |
| 電纜的最大直徑 | 10.5 mm |
| 顏色 | 黑色 |
| 長度 | 147 mm |
| 寬度 | 58 mm |
| 高度 | 14 mm |
| 安裝高度 | 14 mm |
| 開孔尺寸 | 112 × 36 mm |
| 適用最小壁板厚度 | 1.5 mm |
| 螺釘孔的數量 | 4 |
| 適用最大壁板厚度 | 2 mm |
| 螺釘的直徑 | 5.8 mm |
| 對于電纜直徑 | 12 x 3.2 - 5.5 mm 8 x 5 - 10.5 mm |
| 訂貨號 | 43930 |
| EAN | 4251269310980 |
| 包裝單位 | 10 |
| 安裝形式 | 用螺釘固定, 卡入 |
| 電纜的數量 | 21 |
| 電纜的最大直徑 | 12.5 mm |
| 顏色 | 灰色 (類似RAL 7035) |
| 長度 | 147 mm |
| 寬度 | 58 mm |
| 高度 | 14 mm |
| 安裝高度 | 14 mm |
| 開孔尺寸 | 112 × 36 mm |
| 適用最小壁板厚度 | 1.5 mm |
| 螺釘孔的數量 | 4 |
| 適用最大壁板厚度 | 2 mm |
| 螺釘的直徑 | 5.8 mm |
| 對于電纜直徑 | 1 x 3.2 - 6.3 mm 14 x 4 - 7.5 mm 4 x 5.5 - 10.5 mm 2 x 8 - 12.5 mm |
| 訂貨號 | 50930 |
| EAN | 4251269315343 |
| 包裝單位 | 10 |
| 安裝形式 | 用螺釘固定, 卡入 |
| 電纜的數量 | 21 |
| 電纜的最大直徑 | 12.5 mm |
| 顏色 | 黑色 |
| 長度 | 147 mm |
| 寬度 | 58 mm |
| 高度 | 14 mm |
| 安裝高度 | 14 mm |
| 開孔尺寸 | 112 × 36 mm |
| 適用最小壁板厚度 | 1.5 mm |
| 螺釘孔的數量 | 4 |
| 適用最大壁板厚度 | 2 mm |
| 螺釘的直徑 | 5.8 mm |
| 對于電纜直徑 | 1 x 3.2 - 6.3 mm 14 x 4 - 7.5 mm 4 x 5.5 - 10.5 mm 2 x 8 - 12.5 mm |
| 訂貨號 | 43942 |
| EAN | 4251269311048 |
| 包裝單位 | 10 |
| 安裝形式 | 用螺釘固定, 卡入 |
| 電纜的數量 | 32 |
| 電纜的最大直徑 | 6.3 mm |
| 顏色 | 灰色 (類似RAL 7035) |
| 長度 | 147 mm |
| 寬度 | 58 mm |
| 高度 | 14 mm |
| 安裝高度 | 14 mm |
| 開孔尺寸 | 112 × 36 mm |
| 適用最小壁板厚度 | 1.5 mm |
| 螺釘孔的數量 | 4 |
| 適用最大壁板厚度 | 2 mm |
| 螺釘的直徑 | 5.8 mm |
| 對于電纜直徑 | 32 x 3.2 - 6.3 mm |
