KEL-QUICK 24|10
| 訂貨號 | 42410 |
| EAN | 4251269308673 |
| 包裝單位 | 10 |
| 安裝形式 | 用螺釘固定, 用KEL-SNAP快速安裝 |
| 電纜的數量 | 40 |
| 電纜的最大直徑 | 15 mm |
| 長度 | 147 mm |
| 寬度 | 58 mm |
| 高度 | 17 mm |
| 安裝高度 | 17 mm |
| 開孔尺寸 | 112 × 36 mm |
| 螺釘孔的數量 | 4 |
| 螺釘的直徑 | 5.8 mm |
| 螺釘材質 | 鋼，鍍鋅 |
| 用穿芯安裝 | 10 x QT 小 |

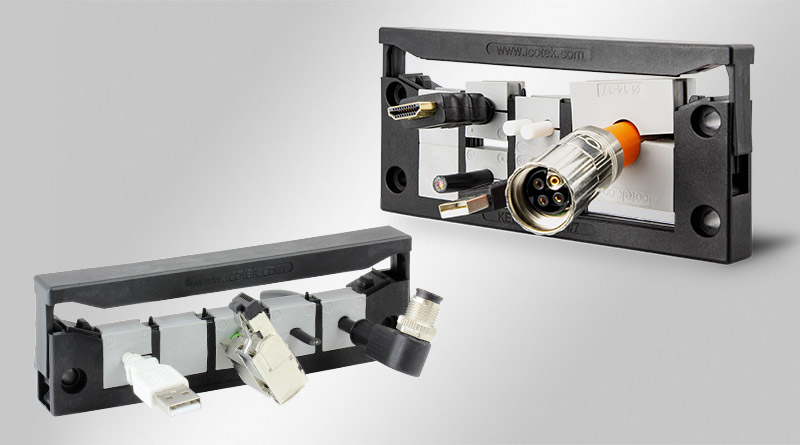

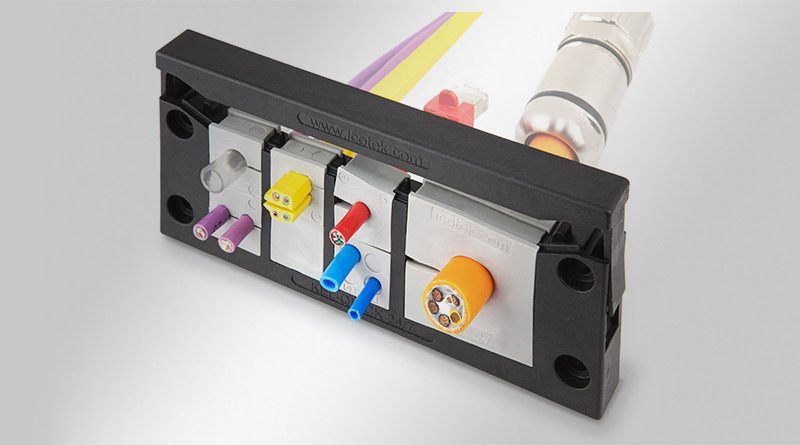

KEL-QUICK | 可分電纜引入框架
適用于帶連接器的電纜，免工具安裝/ IP54

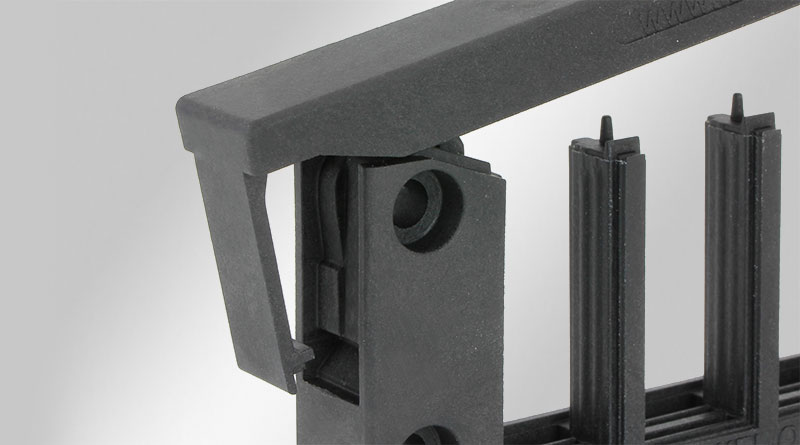

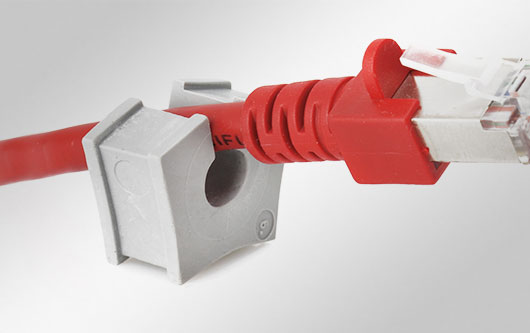

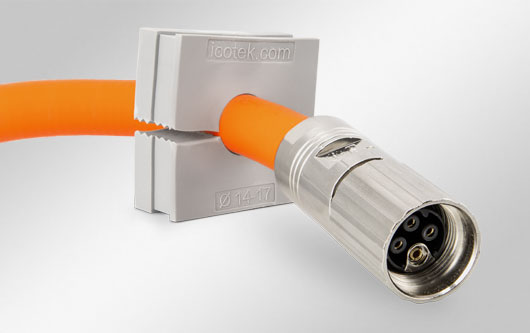

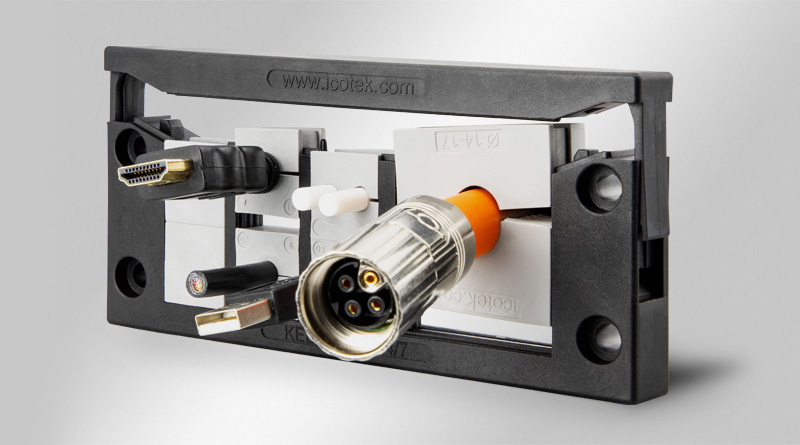

KEL-QUICK系列是一種緊湊的系統，通過可分開的QT和QTMB穿芯來布線和密封預先端接的電纜、導管或氣動軟管。 將QT / QTMB穿芯和電纜填充入口框架后，無需使用工具即可將蓋子卡入框架座。

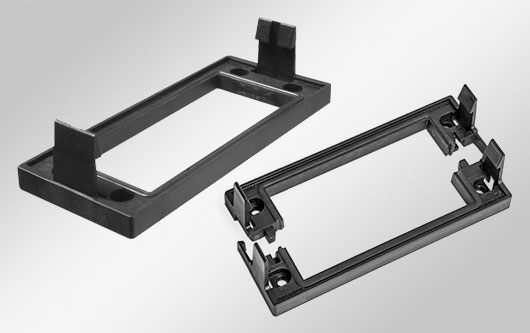

KEL-QUICK框架與10針，16針和24針標準重載連接器的開孔尺寸完全匹配。 KEL-QUICK-B框架與開孔尺寸46×36 mm相匹配。 這些KEL-QUICK框架可以通過螺釘安裝，也可以簡單地卡入KEL-SNAP框架上。

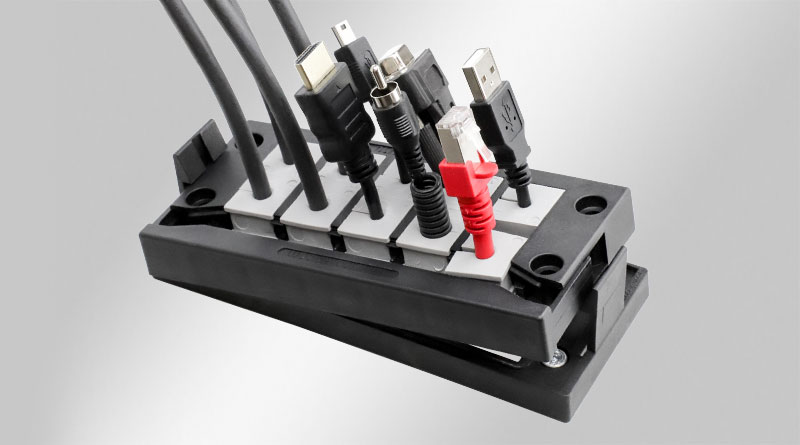

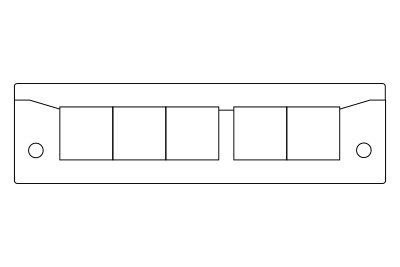

單行KEL-QUICK-E版本特別適合于扁平連接器。小型框架非常適合狹小空間的應用。
扁平橡膠墊圈含在包裝盒中。
也可以集成帶螺紋的電纜引入底板。 請向我們咨詢您所需要的型號。
帶螺紋套管的版本使螺絲可以在電纜引入框架內部固定。這樣可以防止從外側被隨意擰開（避免故意破壞）。
規格
| IP防護等級（EN 60529） | IP54 |
| 阻燃等級 | UL94-V0, 自熄滅 |
| 溫度 | -40 C° 到 140 C° |
| 材料 | 聚酰胺 |
| 安裝形式 | 用螺釘固定, 用KEL-SNAP快速安裝 |
| 屬性 | 防紫外線, 無硅, 無鹵, 防銹的 |
產品優勢
- 快速便捷的卡入式電纜引入框架
- 有端頭的電纜組件的品質得以延續
- 系統升級改造和維護變得簡單快速
- 高安裝密度，廣泛的框架和穿芯型號可供選擇

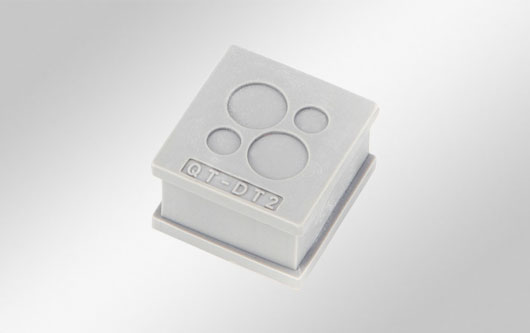

- 當使用雙孔或四孔穿芯時，可以大大增加安裝密度
產品類型和尺寸

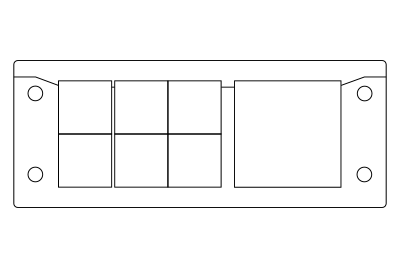

KEL-QUICK 24|7
| 訂貨號 | 42412 |
| EAN | 4251269321559 |
| 包裝單位 | 10 |
| 安裝形式 | 用螺釘固定, 用KEL-SNAP快速安裝 |
| 電纜的數量 | 25 |
| 電纜的最大直徑 | 29 mm |
| 長度 | 147 mm |
| 寬度 | 58 mm |
| 高度 | 17 mm |
| 安裝高度 | 17 mm |
| 開孔尺寸 | 112 × 36 mm |
| 螺釘孔的數量 | 4 |
| 螺釘的直徑 | 5.8 mm |
| 螺釘材質 | 鋼，鍍鋅 |
| 用穿芯安裝 | 6 x QT 小, 1 x QT 大 |
KEL-QUICK 24|4
| 訂貨號 | 42413 |
| EAN | 4251269321566 |
| 包裝單位 | 10 |
| 安裝形式 | 用螺釘固定, 用KEL-SNAP快速安裝 |
| 電纜的數量 | 10 |
| 電纜的最大直徑 | 29 mm |
| 長度 | 147 mm |
| 寬度 | 58 mm |
| 高度 | 17 mm |
| 安裝高度 | 17 mm |
| 開孔尺寸 | 112 × 36 mm |
| 螺釘孔的數量 | 4 |
| 螺釘的直徑 | 5.8 mm |
| 螺釘材質 | 鋼，鍍鋅 |
| 用穿芯安裝 | 2 x QT 小, 2 x QT 大 |
KEL-QUICK 16|8
| 訂貨號 | 42418 |
| EAN | 4251269308703 |
| 包裝單位 | 10 |
| 安裝形式 | 用螺釘固定, 用KEL-SNAP快速安裝 |
| 電纜的數量 | 32 |
| 電纜的最大直徑 | 15 mm |
| 長度 | 120 mm |
| 寬度 | 58 mm |
| 高度 | 17 mm |
| 安裝高度 | 17 mm |
| 開孔尺寸 | 86 × 36 mm |
| 螺釘孔的數量 | 4 |
| 螺釘的直徑 | 5.8 mm |
| 螺釘材質 | 鋼，鍍鋅 |
| 用穿芯安裝 | 8 x QT 小 |
KEL-QUICK 16|5
| 訂貨號 | 42425 |
| EAN | 4251269321573 |
| 包裝單位 | 10 |
| 安裝形式 | 用螺釘固定, 用KEL-SNAP快速安裝 |
| 電纜的數量 | 20 |
| 電纜的最大直徑 | 29 mm |
| 長度 | 120 mm |
| 寬度 | 58 mm |
| 高度 | 17 mm |
| 安裝高度 | 17 mm |
| 開孔尺寸 | 86 × 36 mm |
| 螺釘孔的數量 | 4 |
| 螺釘的直徑 | 5.8 mm |
| 螺釘材質 | 鋼，鍍鋅 |
| 用穿芯安裝 | 4 x QT 小, 4 x QT 大 |
KEL-QUICK 16|2
| 訂貨號 | 42426 |
| EAN | 4251269321580 |
| 包裝單位 | 10 |
| 安裝形式 | 用螺釘固定, 用KEL-SNAP快速安裝 |
| 電纜的數量 | 2 |
| 電纜的最大直徑 | 29 mm |
| 長度 | 120 mm |
| 寬度 | 58 mm |
| 高度 | 17 mm |
| 安裝高度 | 17 mm |
| 開孔尺寸 | 86 × 36 mm |
| 螺釘孔的數量 | 4 |
| 螺釘的直徑 | 5.8 mm |
| 螺釘材質 | 鋼，鍍鋅 |
| 用穿芯安裝 | 2 x QT 大 |
KEL-QUICK 10|6
| 訂貨號 | 42420 |
| EAN | 4251269316821 |
| 包裝單位 | 10 |
| 安裝形式 | 用螺釘固定, 用KEL-SNAP快速安裝 |
| 電纜的數量 | 24 |
| 電纜的最大直徑 | 15 mm |
| 長度 | 98 mm |
| 寬度 | 58 mm |
| 高度 | 17 mm |
| 安裝高度 | 17 mm |
| 開孔尺寸 | 65 × 36 mm |
| 螺釘孔的數量 | 4 |
| 螺釘的直徑 | 5.8 mm |
| 螺釘材質 | 鋼，鍍鋅 |
| 用穿芯安裝 | 6 x QT 小 |

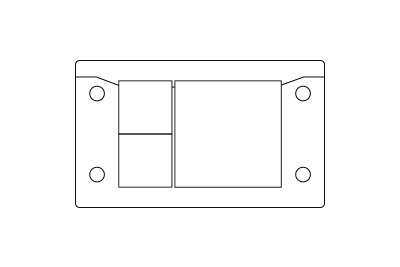

KEL-QUICK 10|3
| 訂貨號 | 42427 |
| EAN | 4251269321597 |
| 包裝單位 | 10 |
| 安裝形式 | 用螺釘固定, 用KEL-SNAP快速安裝 |
| 電纜的數量 | 9 |
| 電纜的最大直徑 | 29 mm |
| 長度 | 98 mm |
| 寬度 | 58 mm |
| 高度 | 17 mm |
| 安裝高度 | 17 mm |
| 開孔尺寸 | 65 × 36 mm |
| 螺釘孔的數量 | 4 |
| 螺釘的直徑 | 5.8 mm |
| 螺釘材質 | 鋼，鍍鋅 |
| 用穿芯安裝 | 2 x QT 小, 1 x QT 大 |

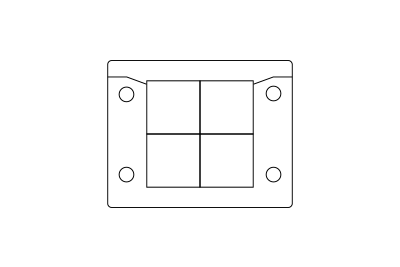

KEL-QUICK-B4
| 訂貨號 | 42434 |
| EAN | 4251269308727 |
| 包裝單位 | 10 |
| 安裝形式 | 用螺釘固定, 用KEL-SNAP快速安裝 |
| 電纜的數量 | 16 |
| 電纜的最大直徑 | 15 mm |
| 長度 | 73 mm |
| 寬度 | 58 mm |
| 高度 | 17 mm |
| 安裝高度 | 17 mm |
| 開孔尺寸 | 46 × 46 mm |
| 螺釘孔的數量 | 4 |
| 螺釘的直徑 | 5.8 mm |
| 螺釘材質 | 鋼，鍍鋅 |
| 用穿芯安裝 | 4 x QT 小 |
KEL-QUICK-B1
| 訂貨號 | 42435 |
| EAN | 4251269333231 |
| 包裝單位 | 10 |
| 安裝形式 | 用螺釘固定, 用KEL-SNAP快速安裝 |
| 電纜的數量 | 1 |
| 電纜的最大直徑 | 29 mm |
| 長度 | 73 mm |
| 寬度 | 58 mm |
| 高度 | 17 mm |
| 安裝高度 | 17 mm |
| 開孔尺寸 | 46 × 46 mm |
| 螺釘孔的數量 | 4 |
| 螺釘的直徑 | 5.8 mm |
| 螺釘材質 | 鋼，鍍鋅 |
| 用穿芯安裝 | 1 x QT 大 |
KEL-QUICK-E5
| 訂貨號 | 42424 |
| EAN | 4251269316869 |
| 包裝單位 | 10 |
| 安裝形式 | 用螺釘固定, 用KEL-SNAP快速安裝 |
| 電纜的數量 | 20 |
| 電纜的最大直徑 | 15 mm |
| 長度 | 147 mm |
| 寬度 | 38 mm |
| 高度 | 17 mm |
| 安裝高度 | 17 mm |
| 開孔尺寸 | 112 × 24 mm |
| 螺釘孔的數量 | 2 |
| 螺釘的直徑 | 5.8 mm |
| 螺釘材質 | 鋼，鍍鋅 |
| 用穿芯安裝 | 5 x QT 小 |
KEL-QUICK-E4
| 訂貨號 | 42423 |
| EAN | 4251269316852 |
| 包裝單位 | 10 |
| 安裝形式 | 用螺釘固定, 用KEL-SNAP快速安裝 |
| 電纜的數量 | 16 |
| 電纜的最大直徑 | 15 mm |
| 長度 | 120 mm |
| 寬度 | 38 mm |
| 高度 | 17 mm |
| 安裝高度 | 17 mm |
| 開孔尺寸 | 86 × 24 mm |
| 螺釘孔的數量 | 2 |
| 螺釘的直徑 | 5.8 mm |
| 螺釘材質 | 鋼，鍍鋅 |
| 用穿芯安裝 | 4 x QT 小 |
KEL-QUICK-E3
| 訂貨號 | 42422 |
| EAN | 4251269316845 |
| 包裝單位 | 10 |
| 安裝形式 | 用螺釘固定, 用KEL-SNAP快速安裝 |
| 電纜的數量 | 12 |
| 電纜的最大直徑 | 15 mm |
| 長度 | 98 mm |
| 寬度 | 38 mm |
| 高度 | 17 mm |
| 安裝高度 | 17 mm |
| 開孔尺寸 | 65 × 24 mm |
| 螺釘孔的數量 | 2 |
| 螺釘的直徑 | 5.8 mm |
| 螺釘材質 | 鋼，鍍鋅 |
| 用穿芯安裝 | 3 x QT 小 |
KEL-QUICK-E2
| 訂貨號 | 42421 |
| EAN | 4251269316838 |
| 包裝單位 | 10 |
| 安裝形式 | 用螺釘固定, 用KEL-SNAP快速安裝 |
| 電纜的數量 | 8 |
| 電纜的最大直徑 | 15 mm |
| 長度 | 73 mm |
| 寬度 | 38 mm |
| 高度 | 17 mm |
| 安裝高度 | 17 mm |
| 開孔尺寸 | 43 × 24 mm |
| 螺釘孔的數量 | 2 |
| 螺釘的直徑 | 5.8 mm |
| 螺釘材質 | 鋼，鍍鋅 |
| 用穿芯安裝 | 2 x QT 小 |
Gasket E5
| 訂貨號 | 42251 |
| EAN | 4251269332654 |
| 包裝單位 | 1 |
| 長度 | 147 mm |
| 寬度 | 40 mm |
| 高度 | 2.5 mm |
| 安裝高度 | 2.5 mm |
| 開孔尺寸 | 112 × 24 mm |
| 螺釘孔的數量 | 2 |
| 螺釘的直徑 | 6 mm |
| 顏色 | 黑色 |
| 適用于： | KEL-E5, KEL-ER-E5, KEL-QUICK-E5, KEL-FG-E5, KEL-FG-ER E5, KEL-FL 4 |
Gasket E4
| 訂貨號 | 42198 |
| EAN | 4251269332630 |
| 包裝單位 | 1 |
| 長度 | 120 mm |
| 寬度 | 40 mm |
| 高度 | 2.5 mm |
| 安裝高度 | 2.5 mm |
| 開孔尺寸 | 86 × 24 mm |
| 螺釘孔的數量 | 2 |
| 螺釘的直徑 | 6 mm |
| 顏色 | 黑色 |
| 適用于： | KEL-E4, KEL-ER-E4, KEL-QUICK-E4, KEL-FL 3 |
Gasket E3
| 訂貨號 | 42197 |
| EAN | 4251269332623 |
| 包裝單位 | 1 |
| 長度 | 98 mm |
| 寬度 | 40 mm |
| 高度 | 2.5 mm |
| 安裝高度 | 2.5 mm |
| 開孔尺寸 | 65 × 24 mm |
| 螺釘孔的數量 | 2 |
| 螺釘的直徑 | 6 mm |
| 顏色 | 黑色 |
| 適用于： | KEL-E3, KEL-ER-E3, KEL-QUICK-E3, KEL-FG-E3, KEL-FG-ER E3, KEL-FL 2 |
你還沒發現合適的產品嗎？

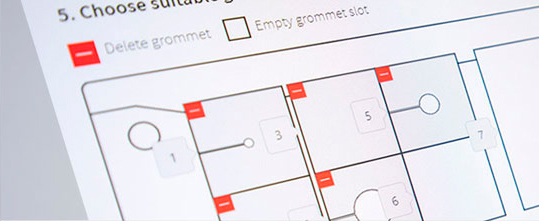

請使用易科智連產品搜索器組裝視頻
我們產品快捷、簡單地組裝說服您自己。
觀看組裝視頻!
只需將穿芯裝配到電纜組件上
始終可以為您找到合適尺寸的電纜引入組件及匹配的電纜穿芯！
適用配件

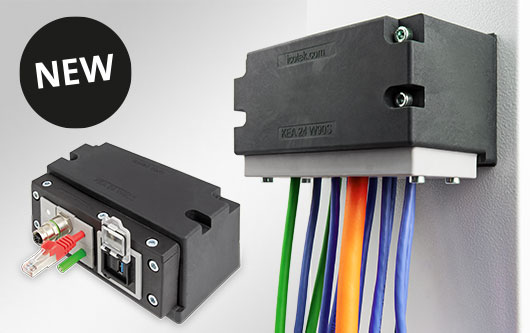

KEA
90° 電纜引入適配器，防護等級達到 IP66 標準
KEA 是一款多功能適配器，適用于多種電纜引入系統。該適配器允許電纜以 90° 角布線，密封等級高達 IP65。KEA 是一款多功能適配器，適用于多種電纜引入系統。該適配器允許電纜以 90° 角布線，密封等級高達 IP66。
您可能也對這些產品感興趣

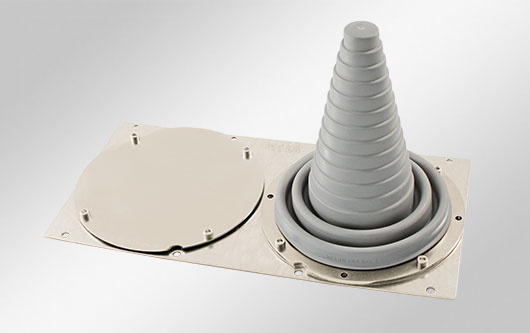

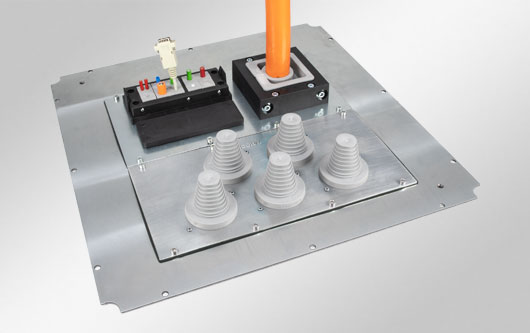

KDR-BMP
