EMC-KEL-DS 24|10
| 訂貨號 | 99410 |
| EAN | 4251269322679 |
| 包裝單位 | 1 |
| 安裝形式 | 用螺釘固定 |
| 電纜的數量 | 10 |
| 電纜的最大直徑 | 17 mm |
| 長度 | 147 mm |
| 寬度 | 58 mm |
| 高度 | 40 mm |
| 安裝高度 | 40 mm |

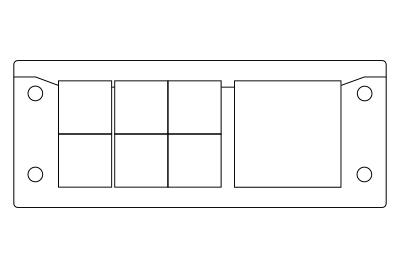

| 開孔尺寸 | 112 × 36 mm |
| 螺釘孔的數量 | 4 |
| 螺釘?shù)闹睆?/td> | 5.8 mm |
| 螺釘材質 | 不銹鋼 V2A |
| 用穿芯安裝 | 10 x EMC-KT 小, 10 x KT 小 |
-
產品
?
EMC 電纜引入系統
?

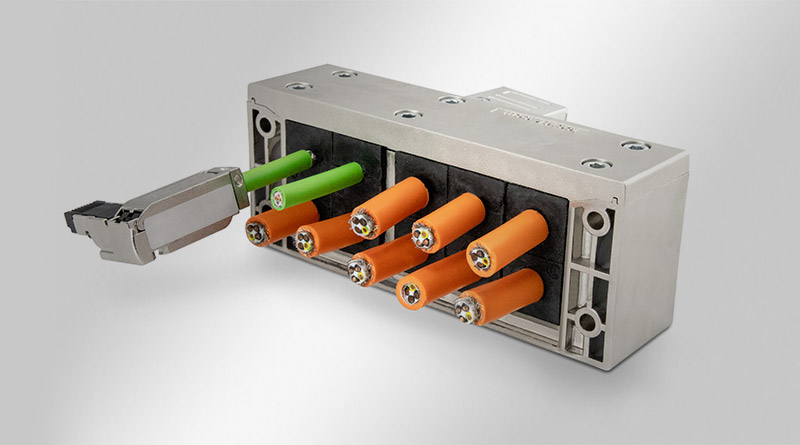

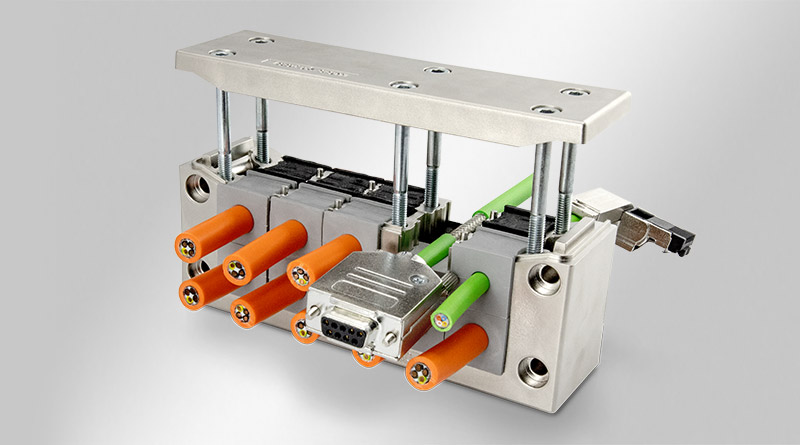

EMC-KEL-DS 可分EMC電纜引入框架
EMC-KEL-DS 可分EMC電纜引入框架
用于帶連接器的屏蔽電纜 / IP55
EMC電纜引入框架EMC-KEL-DS通過金屬化（鍍鋅涂層）從而形成導電表面。

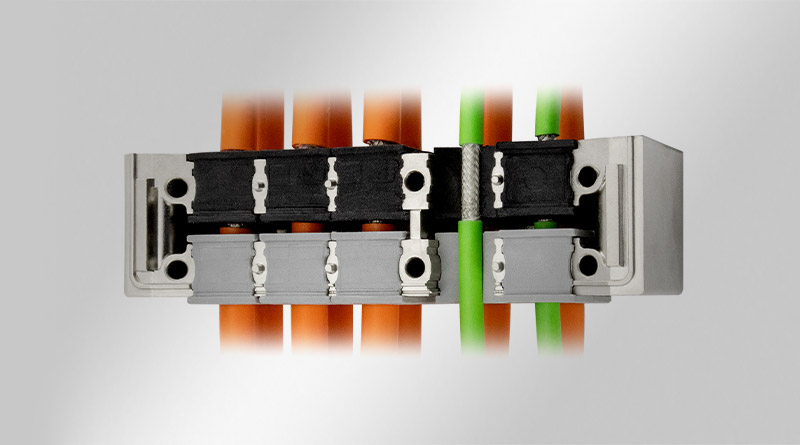

前面的電纜穿芯（KT）用于消除應力并在電纜護套上密封電纜。 電纜屏蔽層與后面的導電穿芯（EMC-KT）進行360°接觸。
EMC-KEL-DS框架與24針標準重載連接器的開孔尺寸完全匹配。 可以選擇36mm或46mm高的開孔，具體取決于現場需求。
EMC-KEL-DS與導電外殼壁之間通過隨附的導電平墊圈進行接觸。
規格
| IP防護等級（EN 60529） | IP54, IP55 |
| 阻燃等級 | UL94-HB |
| 溫度 | -40 C° 到 140 C° |
| 材料 | 聚酰胺，高傳導涂層 |
| 安裝形式 | 用螺釘固定 |
產品優勢
- 傳導干擾和場約束干擾都可以可靠地轉移
- 應力釋放和密封與EMC接觸相互分開
- 耐刮表面
- 接觸電纜屏蔽超過360°
- EMC電纜穿芯完全由導電合成橡膠制成
- 非常好的耗散值
- 根據EMC緊密性有良好的屏蔽效果
產品類型和尺寸
EMC-KEL-DS 24|7
| 訂貨號 | 99411 |
| EAN | 4251269322686 |
| 包裝單位 | 1 |
| 安裝形式 | 用螺釘固定 |
| 電纜的數量 | 7 |
| 電纜的最大直徑 | 35 mm |
| 長度 | 147 mm |
| 寬度 | 58 mm |
| 高度 | 40 mm |
| 安裝高度 | 40 mm |
| 開孔尺寸 | 112 × 36 mm |
| 螺釘孔的數量 | 4 |
| 螺釘?shù)闹睆?/td> | 5.8 mm |
| 螺釘材質 | 不銹鋼 V2A |
| 用穿芯安裝 | 6 x EMC-KT 小, 1 x EMC-KT 大 |
EMC-KEL-DS 24|4
| 訂貨號 | 99412 |
| EAN | 4251269322693 |
| 包裝單位 | 1 |
| 安裝形式 | 用螺釘固定 |
| 電纜的數量 | 4 |
| 電纜的最大直徑 | 35 mm |
| 長度 | 147 mm |
| 寬度 | 58 mm |
| 高度 | 40 mm |
| 安裝高度 | 40 mm |
| 開孔尺寸 | 112 × 36 mm |
| 螺釘孔的數量 | 4 |
| 螺釘?shù)闹睆?/td> | 5.8 mm |
| 螺釘材質 | 不銹鋼 V2A |
| 用穿芯安裝 | 2 x EMC-KT 小, 2 x EMC-KT 大 |
你還沒發現合適的產品嗎？
請使用易科智連產品搜索器組裝視頻
我們產品快捷、簡單地組裝說服您自己。
觀看組裝視頻!
您可能也對這些產品感興趣
KDR-BMP
用于MP模塊板的控制板底板，IP54
KDR-BMP機柜模塊底板適用于威圖TS8 & 威圖VX25機箱機柜，可以便捷地安裝MP模塊板，搭配易科智連電纜引入框架。容易安裝和拆卸，用戶無需額外的金屬板。

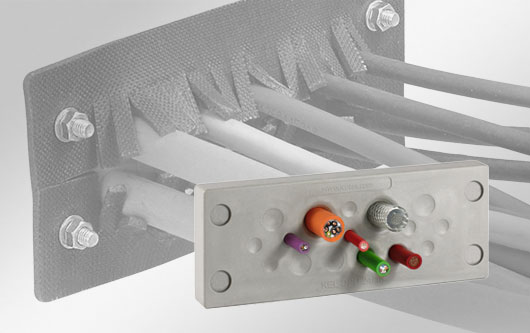

KEL-DPU-BS
