KEL-U 24|10
| 訂貨號 | 54241 |
| EAN | 4251269315725 |
| 包裝單位 | 10 |
| 安裝形式 | 用KEL-SNAP快速安裝, 用螺釘固定 |
| 電纜的數量 | 40 |
| 電纜的最大直徑 | 17 mm |
| 長度 | 147 mm |
| 寬度 | 58 mm |
| 高度 | 17 mm |
| 安裝高度 | 17 mm |
| 開孔尺寸 | 112 × 36 mm |
| 螺釘孔的數量 | 4 |
| 螺釘?shù)闹睆?/td> | 5.8 mm |
| 螺釘材質 | 鋼，鍍鋅 |
| 用穿芯安裝 | 10 x KT 小 |

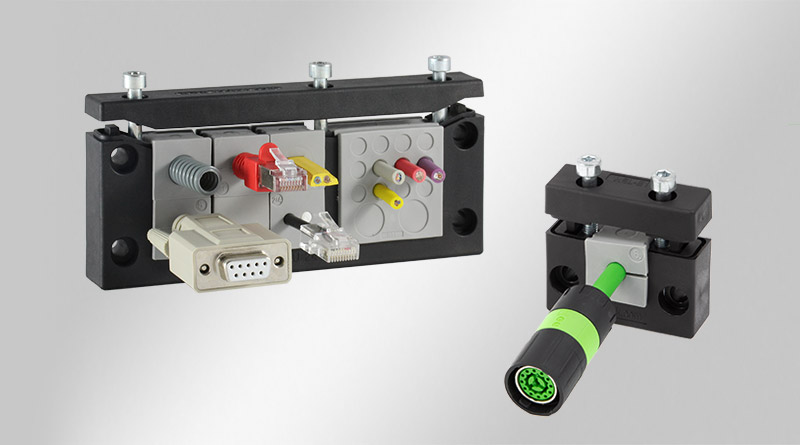

KEL-U | KEL-E | 可分電纜引入框架
適用于帶連接器的電纜 /IP54/ UL type 12

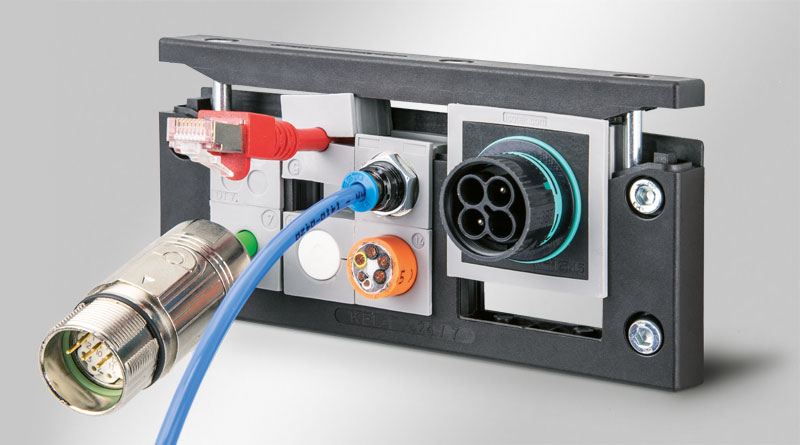

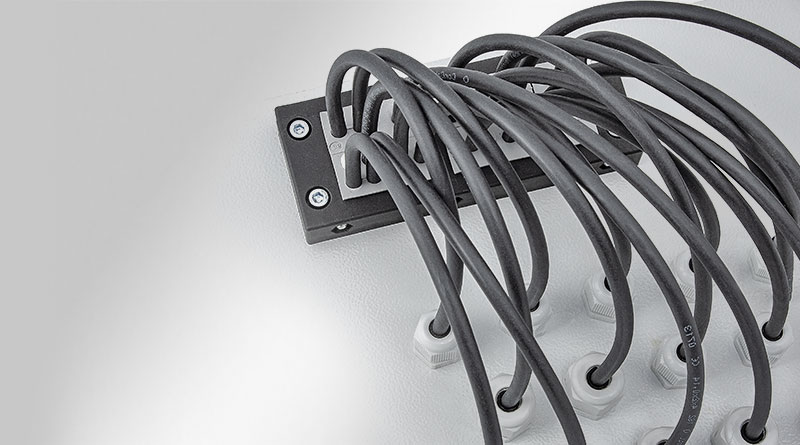

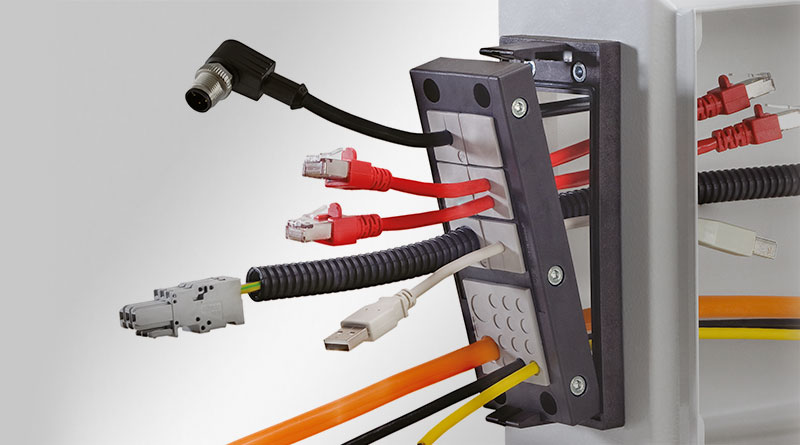

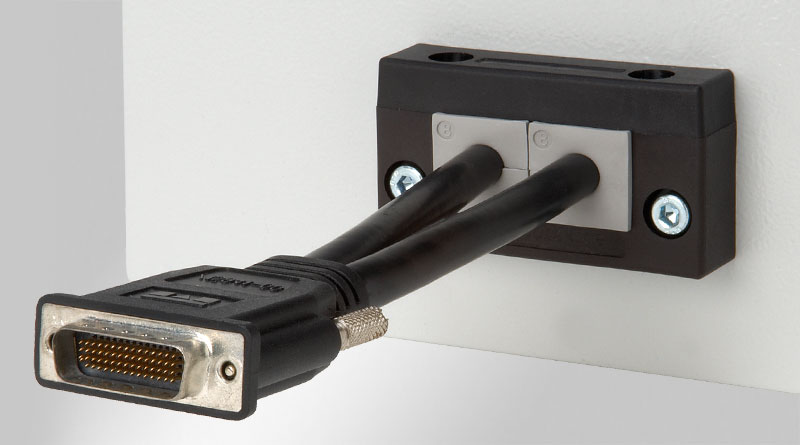

可分式電纜引入系統，用于對帶連接器的電纜進行布線和密封，提供IP54 / UL type 12 等級的防護。適用電纜直徑從1到35 mm的布線，提供密封性和應力釋放。
電纜引入系統易于安裝。電纜穿芯放入框架隔層內，并在組裝過程中保持可靠的穩定性。
KEL-U 框架與10針，16針和24針標準重載連接器的開孔尺寸完全匹配。可以選擇36 mm或46 mm高的開孔，具體取決于所布線的電纜。KEL-U-B 框架匹配46×46 mm測量儀器的開孔尺寸。KEL-SNAP可以用于免工具的安裝/拆卸。

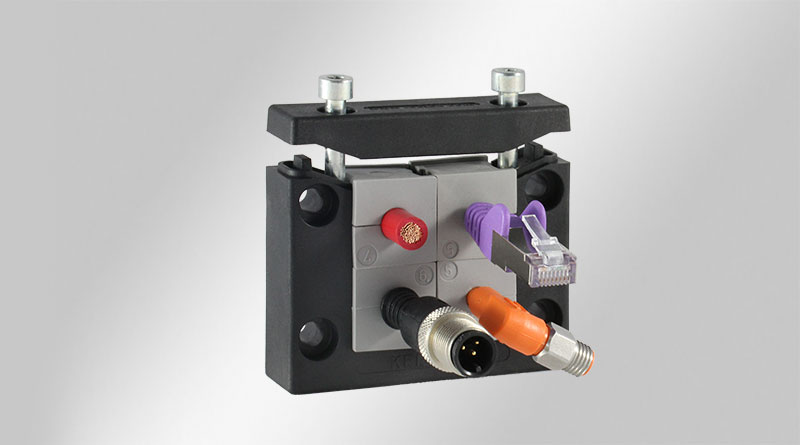

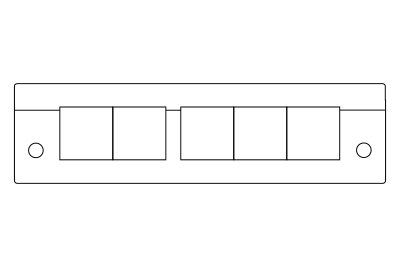

單排版本 KEL-E 特別適用于扁平連接器。小框架非常適合狹小空間的應用。
扁平橡膠墊圈含在包裝盒中。
該款產品可配備不同材質的螺釘：鋼螺釘或不銹鋼螺釘。也可以集成帶螺紋的電纜引入底板。 請向我們咨詢您所需要的型號。
帶螺紋套管的版本使螺絲可以在電纜引入框架內部固定。這樣可以防止從外側被隨意擰開（避免故意破壞）。
規格
| IP防護等級（EN 60529） | IP54 |
| UL類型等級 (UL 50E) | UL Type 12 |
| 阻燃等級 | UL94-V0, 自熄滅 |
| 溫度 | -40 C° 到 140 C° |
| 材料 | 聚酰胺 |
| 安裝形式 | 用KEL-SNAP快速安裝, 用螺釘固定 |
| 屬性 | 防震, 防紫外線, 無硅, 不銹 (V2A 型), 無鹵 |
產品優勢
- 極易安裝
- 有端頭的電纜組件的品質得以延續
- 系統升級改造和維護變得簡單快速
- 高安裝密度，廣泛的框架和穿芯型號可供選擇
- 按照 EN 62444標準消除電纜所受應力
- 很高的穩定性、防震
- 節省空間
- 當使用雙孔或四孔穿芯時，可以大大增加安裝密度
產品類型和尺寸
KEL-U 24|10 V2A
| 訂貨號 | 54241.200 |
| EAN | 4251269315732 |
| 包裝單位 | 10 |
| 安裝形式 | 用KEL-SNAP快速安裝, 用螺釘固定 |
| 電纜的數量 | 40 |
| 電纜的最大直徑 | 17 mm |
| 長度 | 147 mm |
| 寬度 | 58 mm |
| 高度 | 17 mm |
| 安裝高度 | 17 mm |
| 開孔尺寸 | 112 × 36 mm |
| 螺釘孔的數量 | 4 |
| 螺釘?shù)闹睆?/td> | 5.8 mm |
| 螺釘材質 | 不銹鋼 V2A |
| 用穿芯安裝 | 10 x KT 小 |

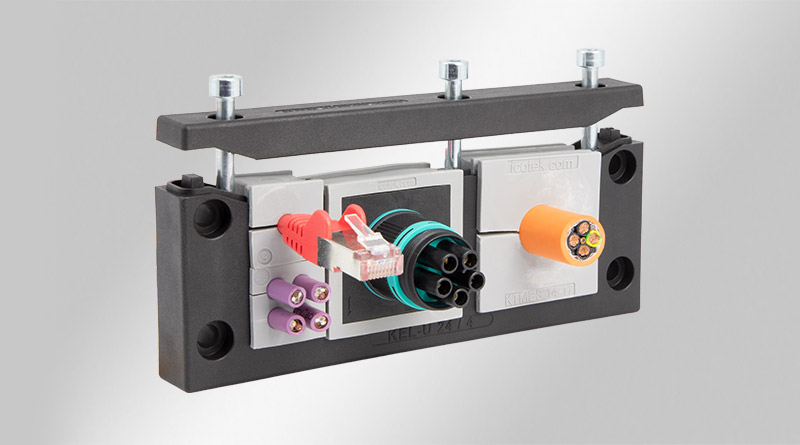

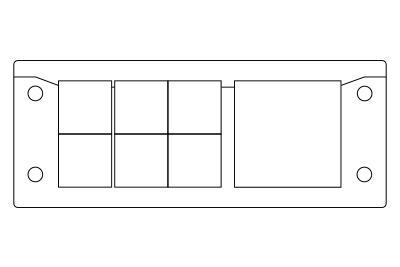

KEL-U 24|7
| 訂貨號 | 54247 |
| EAN | 4251269315763 |
| 包裝單位 | 10 |
| 安裝形式 | 用KEL-SNAP快速安裝, 用螺釘固定 |
| 電纜的數量 | 25 |
| 電纜的最大直徑 | 35 mm |
| 長度 | 147 mm |
| 寬度 | 58 mm |
| 高度 | 17 mm |
| 安裝高度 | 17 mm |
| 開孔尺寸 | 112 × 36 mm |
| 螺釘孔的數量 | 4 |
| 螺釘?shù)闹睆?/td> | 5.8 mm |
| 螺釘材質 | 鋼，鍍鋅 |
| 用穿芯安裝 | 6 x KT 小, 1 x KT 大 |
KEL-U 24|7 V2A
| 訂貨號 | 54247.200 |
| EAN | 4251269315770 |
| 包裝單位 | 10 |
| 安裝形式 | 用KEL-SNAP快速安裝, 用螺釘固定 |
| 電纜的數量 | 25 |
| 電纜的最大直徑 | 35 mm |
| 長度 | 147 mm |
| 寬度 | 58 mm |
| 高度 | 17 mm |
| 安裝高度 | 17 mm |
| 開孔尺寸 | 112 × 36 mm |
| 螺釘孔的數量 | 4 |
| 螺釘?shù)闹睆?/td> | 5.8 mm |
| 螺釘材質 | 不銹鋼 V2A |
| 用穿芯安裝 | 6 x KT 小, 1 x KT 大 |
KEL-U 24|4
| 訂貨號 | 54244 |
| EAN | 4251269315749 |
| 包裝單位 | 10 |
| 安裝形式 | 用KEL-SNAP快速安裝, 用螺釘固定 |
| 電纜的數量 | 6 |
| 電纜的最大直徑 | 35 mm |
| 長度 | 147 mm |
| 寬度 | 58 mm |
| 高度 | 17 mm |
| 安裝高度 | 17 mm |
| 開孔尺寸 | 112 × 36 mm |
| 螺釘孔的數量 | 4 |
| 螺釘?shù)闹睆?/td> | 5.8 mm |
| 螺釘材質 | 鋼，鍍鋅 |
| 用穿芯安裝 | 2 x KT 小, 2 x KT 大 |
KEL-U 24|4 V2A
| 訂貨號 | 54244.200 |
| EAN | 4251269315756 |
| 包裝單位 | 10 |
| 安裝形式 | 用KEL-SNAP快速安裝, 用螺釘固定 |
| 電纜的數量 | 6 |
| 電纜的最大直徑 | 35 mm |
| 長度 | 147 mm |
| 寬度 | 58 mm |
| 高度 | 17 mm |
| 安裝高度 | 17 mm |
| 開孔尺寸 | 112 × 36 mm |
| 螺釘孔的數量 | 4 |
| 螺釘?shù)闹睆?/td> | 5.8 mm |
| 螺釘材質 | 不銹鋼 V2A |
| 用穿芯安裝 | 2 x KT 小, 2 x KT 大 |
Gasket 24
| 訂貨號 | 42246 |
| EAN | 4251269332647 |
| 包裝單位 | 1 |
| 長度 | 145 mm |
| 寬度 | 56 mm |
| 高度 | 2.5 mm |
| 安裝高度 | 2.5 mm |
| 開孔尺寸 | 112 × 36 mm |
| 螺釘孔的數量 | 4 |
| 螺釘?shù)闹睆?/td> | 6 mm |
| 顏色 | 黑色 |
| 適用于： | KEL 24, KEL-U 24, KEL-ER 24, KEL-QUICK 24, KEL-FG-A, KEL-FG-ER A |
KEL-U 16|8
| 訂貨號 | 54168 |
| EAN | 4251269315626 |
| 包裝單位 | 10 |
| 安裝形式 | 用KEL-SNAP快速安裝, 用螺釘固定 |
| 電纜的數量 | 32 |
| 電纜的最大直徑 | 17 mm |
| 長度 | 120 mm |
| 寬度 | 58 mm |
| 高度 | 17 mm |
| 安裝高度 | 17 mm |
| 開孔尺寸 | 86 × 36 mm |
| 螺釘孔的數量 | 4 |
| 螺釘?shù)闹睆?/td> | 5.8 mm |
| 螺釘材質 | 鋼，鍍鋅 |
| 用穿芯安裝 | 8 x KT 小 |
KEL-U 16|8 V2A
| 訂貨號 | 54168.200 |
| EAN | 4251269315633 |
| 包裝單位 | 10 |
| 安裝形式 | 用KEL-SNAP快速安裝, 用螺釘固定 |
| 電纜的數量 | 32 |
| 電纜的最大直徑 | 17 mm |
| 長度 | 120 mm |
| 寬度 | 58 mm |
| 高度 | 17 mm |
| 安裝高度 | 17 mm |
| 開孔尺寸 | 86 × 36 mm |
| 螺釘孔的數量 | 4 |
| 螺釘?shù)闹睆?/td> | 5.8 mm |
| 螺釘材質 | 不銹鋼 V2A |
| 用穿芯安裝 | 8 x KT 小 |

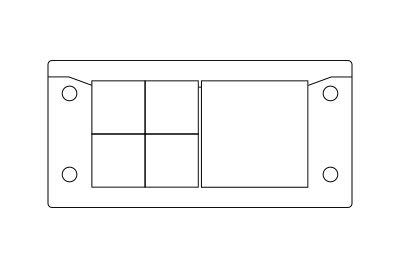

KEL-U 16|5
| 訂貨號 | 54165 |
| EAN | 4251269315602 |
| 包裝單位 | 10 |
| 安裝形式 | 用KEL-SNAP快速安裝, 用螺釘固定 |
| 電纜的數量 | 17 |
| 電纜的最大直徑 | 35 mm |
| 長度 | 120 mm |
| 寬度 | 58 mm |
| 高度 | 17 mm |
| 安裝高度 | 17 mm |
| 開孔尺寸 | 86 × 36 mm |
| 螺釘孔的數量 | 4 |
| 螺釘?shù)闹睆?/td> | 5.8 mm |
| 螺釘材質 | 鋼，鍍鋅 |
| 用穿芯安裝 | 4 x KT 小, 1 x KT 大 |
KEL-U 16|5 V2A
| 訂貨號 | 54165.200 |
| EAN | 4251269315619 |
| 包裝單位 | 10 |
| 安裝形式 | 用KEL-SNAP快速安裝, 用螺釘固定 |
| 電纜的數量 | 17 |
| 電纜的最大直徑 | 35 mm |
| 長度 | 120 mm |
| 寬度 | 58 mm |
| 高度 | 17 mm |
| 安裝高度 | 17 mm |
| 開孔尺寸 | 86 × 36 mm |
| 螺釘孔的數量 | 4 |
| 螺釘?shù)闹睆?/td> | 5.8 mm |
| 螺釘材質 | 不銹鋼 V2A |
| 用穿芯安裝 | 4 x KT 小, 1 x KT 大 |
KEL-U 16|2
| 訂貨號 | 54162 |
| EAN | 4251269315589 |
| 包裝單位 | 10 |
| 安裝形式 | 用KEL-SNAP快速安裝, 用螺釘固定 |
| 電纜的數量 | 2 |
| 電纜的最大直徑 | 35 mm |
| 長度 | 120 mm |
| 寬度 | 58 mm |
| 高度 | 17 mm |
| 安裝高度 | 17 mm |
| 開孔尺寸 | 86 × 36 mm |
| 螺釘孔的數量 | 4 |
| 螺釘?shù)闹睆?/td> | 5.8 mm |
| 螺釘材質 | 鋼，鍍鋅 |
| 用穿芯安裝 | 2 x KT 大 |
KEL-U 16|2 V2A
| 訂貨號 | 54162.200 |
| EAN | 4251269315596 |
| 包裝單位 | 10 |
| 安裝形式 | 用KEL-SNAP快速安裝, 用螺釘固定 |
| 電纜的數量 | 2 |
| 電纜的最大直徑 | 35 mm |
| 長度 | 120 mm |
| 寬度 | 58 mm |
| 高度 | 17 mm |
| 安裝高度 | 17 mm |
| 開孔尺寸 | 86 × 36 mm |
| 螺釘孔的數量 | 4 |
| 螺釘?shù)闹睆?/td> | 5.8 mm |
| 螺釘材質 | 不銹鋼 V2A |
| 用穿芯安裝 | 2 x KT 大 |
Gasket 16
| 訂貨號 | 42170 |
| EAN | 4251269332616 |
| 包裝單位 | 1 |
| 長度 | 118 mm |
| 寬度 | 56 mm |
| 高度 | 3 mm |
| 安裝高度 | 3 mm |
| 開孔尺寸 | 86 × 36 mm |
| 螺釘孔的數量 | 4 |
| 螺釘?shù)闹睆?/td> | 6 mm |
| 顏色 | 黑色 |
| 適用于： | KEL 16, KEL-U 16, KEL-ER 16, KEL-QUICK 16 |
KEL-U 10|6
| 訂貨號 | 54216 |
| EAN | 4251269315701 |
| 包裝單位 | 10 |
| 安裝形式 | 用KEL-SNAP快速安裝, 用螺釘固定 |
| 電纜的數量 | 24 |
| 電纜的最大直徑 | 17 mm |
| 長度 | 98 mm |
| 寬度 | 58 mm |
| 高度 | 17 mm |
| 安裝高度 | 17 mm |
| 開孔尺寸 | 65 × 36 mm |
| 螺釘孔的數量 | 4 |
| 螺釘?shù)闹睆?/td> | 5.8 mm |
| 螺釘材質 | 鋼，鍍鋅 |
| 用穿芯安裝 | 6 x KT 小 |
KEL-U 10|6 V2A
| 訂貨號 | 54216.200 |
| EAN | 4251269315718 |
| 包裝單位 | 10 |
| 安裝形式 | 用KEL-SNAP快速安裝, 用螺釘固定 |
| 電纜的數量 | 24 |
| 電纜的最大直徑 | 17 mm |
| 長度 | 98 mm |
| 寬度 | 58 mm |
| 高度 | 17 mm |
| 安裝高度 | 17 mm |
| 開孔尺寸 | 65 × 36 mm |
| 螺釘孔的數量 | 4 |
| 螺釘?shù)闹睆?/td> | 5.8 mm |
| 螺釘材質 | 不銹鋼 V2A |
| 用穿芯安裝 | 6 x KT 小 |

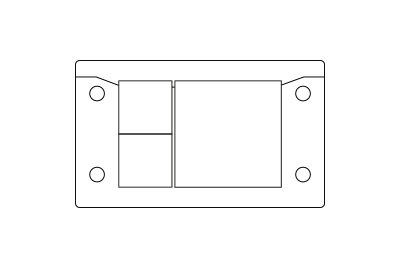

KEL-U 10|3
| 訂貨號 | 54212 |
| EAN | 4251269315688 |
| 包裝單位 | 10 |
| 安裝形式 | 用KEL-SNAP快速安裝, 用螺釘固定 |
| 電纜的數量 | 9 |
| 電纜的最大直徑 | 35 mm |
| 長度 | 98 mm |
| 寬度 | 58 mm |
| 高度 | 17 mm |
| 安裝高度 | 17 mm |
| 開孔尺寸 | 65 × 36 mm |
| 螺釘孔的數量 | 4 |
| 螺釘?shù)闹睆?/td> | 5.8 mm |
| 螺釘材質 | 鋼，鍍鋅 |
| 用穿芯安裝 | 2 x KT 小, 1 x KT 大 |
KEL-U 10|3 V2A
| 訂貨號 | 54212.200 |
| EAN | 4251269315695 |
| 包裝單位 | 10 |
| 安裝形式 | 用KEL-SNAP快速安裝, 用螺釘固定 |
| 電纜的數量 | 9 |
| 電纜的最大直徑 | 35 mm |
| 長度 | 98 mm |
| 寬度 | 58 mm |
| 高度 | 17 mm |
| 安裝高度 | 17 mm |
| 開孔尺寸 | 65 × 36 mm |
| 螺釘孔的數量 | 4 |
| 螺釘?shù)闹睆?/td> | 5.8 mm |
| 螺釘材質 | 不銹鋼 V2A |
| 用穿芯安裝 | 2 x KT 小, 1 x KT 大 |
Gasket 10
| 訂貨號 | 42257 |
| EAN | 4251269332708 |
| 包裝單位 | 1 |
| 長度 | 98.3 mm |
| 寬度 | 58 mm |
| 高度 | 2.5 mm |
| 安裝高度 | 2.5 mm |
| 開孔尺寸 | 65 × 36 mm |
| 螺釘孔的數量 | 4 |
| 螺釘?shù)闹睆?/td> | 6 mm |
| 顏色 | 黑色 |
| 適用于： | KEL 10, KEL-U 10, KEL-ER 10, KEL-QUICK 10 |

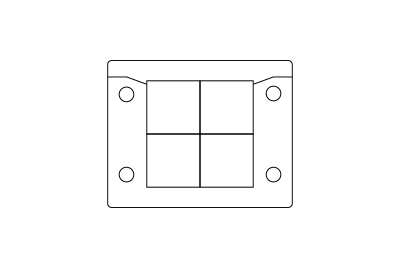

KEL-U-B4
| 訂貨號 | 54204 |
| EAN | 4251269315640 |
| 包裝單位 | 10 |
| 安裝形式 | 用KEL-SNAP快速安裝, 用螺釘固定 |
| 電纜的數量 | 16 |
| 電纜的最大直徑 | 17 mm |
| 長度 | 73 mm |
| 寬度 | 58 mm |
| 高度 | 17 mm |
| 安裝高度 | 17 mm |
| 開孔尺寸 | 46 × 46 mm |
| 螺釘孔的數量 | 4 |
| 螺釘?shù)闹睆?/td> | 5.8 mm |
| 螺釘材質 | 鋼，鍍鋅 |
| 用穿芯安裝 | 4 x KT 小 |
KEL-U-B4 V2A
| 訂貨號 | 54204.200 |
| EAN | 4251269315657 |
| 包裝單位 | 10 |
| 安裝形式 | 用KEL-SNAP快速安裝, 用螺釘固定 |
| 電纜的數量 | 16 |
| 電纜的最大直徑 | 17 mm |
| 長度 | 73 mm |
| 寬度 | 58 mm |
| 高度 | 17 mm |
| 安裝高度 | 17 mm |
| 開孔尺寸 | 46 × 46 mm |
| 螺釘孔的數量 | 4 |
| 螺釘?shù)闹睆?/td> | 5.8 mm |
| 螺釘材質 | 不銹鋼 V2A |
| 用穿芯安裝 | 4 x KT 小 |
KEL-U-B1
| 訂貨號 | 54206 |
| EAN | 4251269315664 |
| 包裝單位 | 10 |
| 安裝形式 | 用KEL-SNAP快速安裝, 用螺釘固定 |
| 電纜的數量 | 1 |
| 電纜的最大直徑 | 35 mm |
| 長度 | 73 mm |
| 寬度 | 58 mm |
| 高度 | 17 mm |
| 安裝高度 | 17 mm |
| 開孔尺寸 | 46 × 46 mm |
| 螺釘孔的數量 | 4 |
| 螺釘?shù)闹睆?/td> | 5.8 mm |
| 螺釘材質 | 鋼，鍍鋅 |
| 用穿芯安裝 | 1 x KT 大 |
KEL-U-B1 V2A
| 訂貨號 | 54206.200 |
| EAN | 4251269315671 |
| 包裝單位 | 10 |
| 安裝形式 | 用KEL-SNAP快速安裝, 用螺釘固定 |
| 電纜的數量 | 1 |
| 電纜的最大直徑 | 35 mm |
| 長度 | 73 mm |
| 寬度 | 58 mm |
| 高度 | 17 mm |
| 安裝高度 | 17 mm |
| 開孔尺寸 | 46 × 46 mm |
| 螺釘孔的數量 | 4 |
| 螺釘?shù)闹睆?/td> | 5.8 mm |
| 螺釘材質 | 不銹鋼 V2A |
| 用穿芯安裝 | 1 x KT 大 |
Gasket B
| 訂貨號 | 42452 |
| EAN | 4251269332746 |
| 包裝單位 | 10 |
| 長度 | 70.8 mm |
| 寬度 | 56 mm |
| 高度 | 2.5 mm |
| 安裝高度 | 2.5 mm |
| 開孔尺寸 | 46 × 46 mm |
| 螺釘孔的數量 | 4 |
| 螺釘?shù)闹睆?/td> | 6 mm |
| 顏色 | 黑色 |
| 適用于： | KEL-B, KEL-U-B, KEL-ER-B |
KEL-E5
| 訂貨號 | 42250 |
| EAN | 4251269308376 |
| 包裝單位 | 10 |
| 安裝形式 | 用螺釘固定 |
| 電纜的數量 | 20 |
| 電纜的最大直徑 | 17 mm |
| 長度 | 147 mm |
| 寬度 | 39 mm |
| 高度 | 17 mm |
| 安裝高度 | 17 mm |
| 開孔尺寸 | 112 × 24 mm |
| 螺釘孔的數量 | 2 |
| 螺釘?shù)闹睆?/td> | 5.8 mm |
| 螺釘材質 | 鋼，鍍鋅 |
| 用穿芯安裝 | 5 x KT 小 |
KEL-E5 V2A
| 訂貨號 | 42250.200 |
| EAN | 4251269308383 |
| 包裝單位 | 10 |
| 安裝形式 | 用螺釘固定 |
| 電纜的數量 | 20 |
| 電纜的最大直徑 | 17 mm |
| 長度 | 147 mm |
| 寬度 | 39 mm |
| 高度 | 17 mm |
| 安裝高度 | 17 mm |
| 開孔尺寸 | 112 × 24 mm |
| 螺釘孔的數量 | 2 |
| 螺釘?shù)闹睆?/td> | 5.8 mm |
| 螺釘材質 | 不銹鋼 V2A |
| 用穿芯安裝 | 5 x KT 小 |
KEL-E4
| 訂貨號 | 42259 |
| EAN | 4251269308413 |
| 包裝單位 | 10 |
| 安裝形式 | 用螺釘固定 |
| 電纜的數量 | 16 |
| 電纜的最大直徑 | 17 mm |
| 長度 | 120 mm |
| 寬度 | 39 mm |
| 高度 | 17 mm |
| 安裝高度 | 17 mm |
| 開孔尺寸 | 86 × 24 mm |
| 螺釘孔的數量 | 2 |
| 螺釘?shù)闹睆?/td> | 5.8 mm |
| 螺釘材質 | 鋼，鍍鋅 |
| 用穿芯安裝 | 4 x KT 小 |
KEL-E4 V2A
| 訂貨號 | 42259.200 |
| EAN | 4251269308420 |
| 包裝單位 | 10 |
| 安裝形式 | 用螺釘固定 |
| 電纜的數量 | 16 |
| 電纜的最大直徑 | 17 mm |
| 長度 | 120 mm |
| 寬度 | 39 mm |
| 高度 | 17 mm |
| 安裝高度 | 17 mm |
| 開孔尺寸 | 86 × 24 mm |
| 螺釘孔的數量 | 2 |
| 螺釘?shù)闹睆?/td> | 5.8 mm |
| 螺釘材質 | 不銹鋼 V2A |
| 用穿芯安裝 | 4 x KT 小 |
KEL-E3
| 訂貨號 | 42258 |
| EAN | 4251269308390 |
| 包裝單位 | 10 |
| 安裝形式 | 用螺釘固定 |
| 電纜的數量 | 12 |
| 電纜的最大直徑 | 17 mm |
| 長度 | 98 mm |
| 寬度 | 39 mm |
| 高度 | 17 mm |
| 安裝高度 | 17 mm |
| 開孔尺寸 | 65 × 24 mm |
| 螺釘孔的數量 | 2 |
| 螺釘?shù)闹睆?/td> | 5.8 mm |
| 螺釘材質 | 鋼，鍍鋅 |
| 用穿芯安裝 | 3 x KT 小 |
KEL-E3 V2A
| 訂貨號 | 42258.200 |
| EAN | 4251269308406 |
| 包裝單位 | 10 |
| 安裝形式 | 用螺釘固定 |
| 電纜的數量 | 12 |
| 電纜的最大直徑 | 17 mm |
| 長度 | 98 mm |
| 寬度 | 39 mm |
| 高度 | 17 mm |
| 安裝高度 | 17 mm |
| 開孔尺寸 | 65 × 24 mm |
| 螺釘孔的數量 | 2 |
| 螺釘?shù)闹睆?/td> | 5.8 mm |
| 螺釘材質 | 不銹鋼 V2A |
| 用穿芯安裝 | 3 x KT 小 |
KEL-E2
| 訂貨號 | 42249 |
| EAN | 4251269308352 |
| 包裝單位 | 10 |
| 安裝形式 | 用螺釘固定 |
| 電纜的數量 | 8 |
| 電纜的最大直徑 | 17 mm |
| 長度 | 73 mm |
| 寬度 | 39 mm |
| 高度 | 17 mm |
| 安裝高度 | 17 mm |
| 開孔尺寸 | 43 × 24 mm |
| 螺釘孔的數量 | 2 |
| 螺釘?shù)闹睆?/td> | 5.8 mm |
| 螺釘材質 | 鋼，鍍鋅 |
| 用穿芯安裝 | 2 x KT 小 |
KEL-E2 V2A
| 訂貨號 | 42249.200 |
| EAN | 4251269308369 |
| 包裝單位 | 10 |
| 安裝形式 | 用螺釘固定 |
| 電纜的數量 | 8 |
| 電纜的最大直徑 | 17 mm |
| 長度 | 73 mm |
| 寬度 | 39 mm |
| 高度 | 17 mm |
| 安裝高度 | 17 mm |
| 開孔尺寸 | 43 × 24 mm |
| 螺釘孔的數量 | 2 |
| 螺釘?shù)闹睆?/td> | 5.8 mm |
| 螺釘材質 | 不銹鋼 V2A |
| 用穿芯安裝 | 2 x KT 小 |
KEL-E1
| 訂貨號 | 42261 |
| EAN | 4251269332500 |
| 包裝單位 | 10 |
| 安裝形式 | 用螺釘固定 |
| 電纜的數量 | 4 |
| 電纜的最大直徑 | 17 mm |
| 長度 | 52 mm |
| 寬度 | 39 mm |
| 高度 | 17 mm |
| 安裝高度 | 17 mm |
| 開孔尺寸 | 21 × 27 mm |
| 螺釘孔的數量 | 2 |
| 螺釘?shù)闹睆?/td> | 5.8 mm |
| 螺釘材質 | 鋼，鍍鋅 |
| 用穿芯安裝 | 1 x KT 小 |
KEL-E1 V2A
| 訂貨號 | 42261.200 |
| EAN | 4251269333286 |
| 包裝單位 | 10 |
| 安裝形式 | 用螺釘固定 |
| 電纜的數量 | 4 |
| 電纜的最大直徑 | 17 mm |
| 長度 | 52 mm |
| 寬度 | 39 mm |
| 高度 | 17 mm |
| 安裝高度 | 17 mm |
| 開孔尺寸 | 21 × 27 mm |
| 螺釘孔的數量 | 2 |
| 螺釘?shù)闹睆?/td> | 5.8 mm |
| 螺釘材質 | 不銹鋼 V2A |
| 用穿芯安裝 | 1 x KT 小 |
Gasket E5
| 訂貨號 | 42251 |
| EAN | 4251269332654 |
| 包裝單位 | 1 |
| 長度 | 147 mm |
| 寬度 | 40 mm |
| 高度 | 2.5 mm |
| 安裝高度 | 2.5 mm |
| 開孔尺寸 | 112 × 24 mm |
| 螺釘孔的數量 | 2 |
| 螺釘?shù)闹睆?/td> | 6 mm |
| 顏色 | 黑色 |
| 適用于： | KEL-E5, KEL-ER-E5, KEL-QUICK-E5, KEL-FG-E5, KEL-FG-ER E5, KEL-FL 4 |
Gasket E4
| 訂貨號 | 42198 |
| EAN | 4251269332630 |
| 包裝單位 | 1 |
| 長度 | 120 mm |
| 寬度 | 40 mm |
| 高度 | 2.5 mm |
| 安裝高度 | 2.5 mm |
| 開孔尺寸 | 86 × 24 mm |
| 螺釘孔的數量 | 2 |
| 螺釘?shù)闹睆?/td> | 6 mm |
| 顏色 | 黑色 |
| 適用于： | KEL-E4, KEL-ER-E4, KEL-QUICK-E4, KEL-FL 3 |
Gasket E3
| 訂貨號 | 42197 |
| EAN | 4251269332623 |
| 包裝單位 | 1 |
| 長度 | 98 mm |
| 寬度 | 40 mm |
| 高度 | 2.5 mm |
| 安裝高度 | 2.5 mm |
| 開孔尺寸 | 65 × 24 mm |
| 螺釘孔的數量 | 2 |
| 螺釘?shù)闹睆?/td> | 6 mm |
| 顏色 | 黑色 |
| 適用于： | KEL-E3, KEL-ER-E3, KEL-QUICK-E3, KEL-FG-E3, KEL-FG-ER E3, KEL-FL 2 |
Gasket E2
| 訂貨號 | 42256 |
| EAN | 4251269332692 |
| 包裝單位 | 1 |
| 長度 | 72.8 mm |
| 寬度 | 40 mm |
| 高度 | 2.5 mm |
| 安裝高度 | 2.5 mm |
| 開孔尺寸 | 43 × 24 mm |
| 螺釘孔的數量 | 2 |
| 螺釘?shù)闹睆?/td> | 6 mm |
| 顏色 | 黑色 |
| 適用于： | KEL-E2, KEL-ER-E2, KEL-QUICK-E2, KEL-FG-E2, KEL-FG-ER E2, KEL-FL 1 |
你還沒發現合適的產品嗎？
請使用易科智連產品搜索器組裝視頻
我們產品快捷、簡單地組裝說服您自己。
觀看組裝視頻!
只需將穿芯裝配到電纜組件上
始終可以為您找到合適尺寸的電纜引入組件及匹配的電纜穿芯！
適用配件
KEL-SNAP
卡入快速安裝底座，密封防護等級達到IP54 / UL type 12標準
適用于KEL / KEL-U / KEL-QUICK的無工具、嵌入式快速安裝。
KEA
90° 電纜引入適配器，防護等級達到 IP66 標準
KEA 是一款多功能適配器，適用于多種電纜引入系統。該適配器允許電纜以 90° 角布線，密封等級高達 IP65。KEA 是一款多功能適配器，適用于多種電纜引入系統。該適配器允許電纜以 90° 角布線，密封等級高達 IP66。
KT 灰色
電纜穿芯, 灰色, IP66/IP68 / UL type 12/4X*標準
可分式電纜穿芯適用于直徑1-17和13-35 mm的電纜。適用于KEL電纜引入框架和KVT電纜鎖頭。
KT 多孔 灰色
多孔 / 特殊電纜穿芯, 灰色, IP54 / UL type 12標準
適用于電纜直徑 1 - 8 mm和特殊尺寸電纜。適用于KEL電纜引入框架和KVT電纜鎖頭。
KTMBS 灰色
多范圍電纜穿芯，用于KEL系統, 灰色, IP54 / UL type 12標準
新型KTMBS用于將預先端接的電纜引入到KEL系統中。KTMBS穿芯可以應用于直徑4至29 mm的大型電纜。
KTMBS 黑色
多范圍電纜穿芯，用于KEL系統, 黑色, IP54標準
新型KTMBS用于將預先端接的電纜引入到KEL系統中。KTMBS穿芯可以應用于直徑4至29 mm的大型電纜。
KT-DPF 灰色
多范圍塔形電纜穿芯, 灰色, IP54 / UL type 12標準
帶有多種孔徑的金字塔形狀的電纜穿芯適用于多種電纜直徑。通過扎帶提高電纜的應力釋放效果。
IFPS
防火密封條
易科智連防火密封條，經嚴格認證可應用于鐵路技術領域（符合EN 45545-2, EN 45545-3 和 EN 1363-1標準）
您可能也對這些產品感興趣
KEL-FA
無需工具安裝的可分式電纜引入框架，密封電纜防護等級達到IP54 / UL type 12標準
帶穿芯的電纜引入框架適用于無工具安裝。適用于重型連接器的標準化開孔。
KEL
多節可分式電纜引入框架，防護等級達到IP54 / UL type 12標準
密封防護等級達到IP54的多節可分式電纜引入框架。適用于重型工業連接器的開孔。
KEL-FG | KEL-FG-E
可分式90°角法蘭座，防護等級達到IP54 / UL type 12標準
法蘭座適用于以90°角引入帶端子的電纜到機箱內部。
DB Distribution Box
360°電纜引入, 公制螺紋M32-M75, IP54
使用新的分線盒，中心布線的電纜可以 360° 轉向任意需要的方向。帶插頭和不帶插頭的電纜都能使用該產品。
KVT
卡扣式可分電纜格蘭頭，公制螺紋 M20-M63, 防護等級達到IP54 / UL type 12標準
適用于帶連接器的電纜，提供公制螺紋M20到M63。

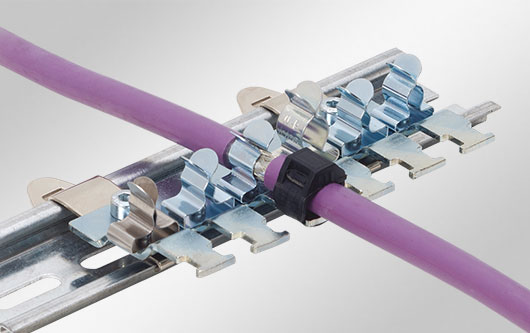

SF|RLFZ
EMC屏蔽夾排組, 用于35 mm H型DIN導軌
帶EMC屏蔽夾的排線板，最多可以固定12根電纜。使用卡扣式結構固定在35mm H型DIN導軌上。
