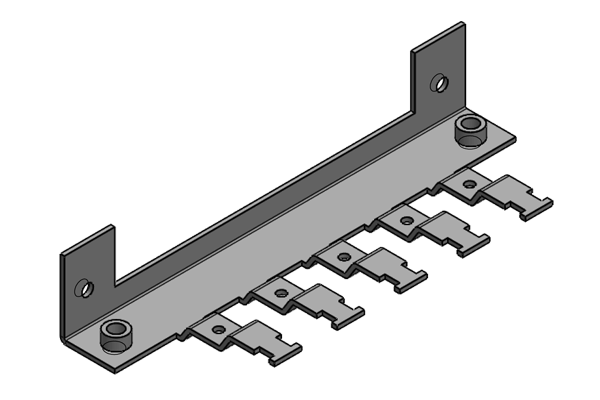

KEL-EMC-Z 屏蔽夾支架

用于將由電纜引入底板引入的電纜進行EMC屏蔽

獲取免費樣品

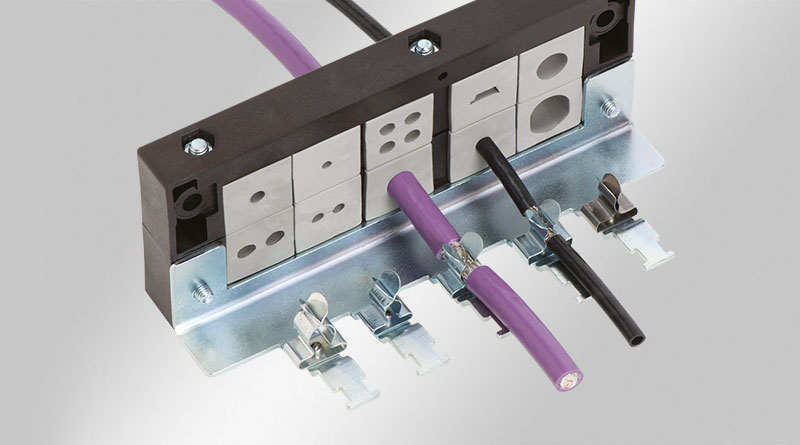

將電纜引入底板，EMC屏蔽接地和應力釋放集中在一起。

電纜穿過KEL電纜引入框架，并直接通向EMC屏蔽夾和應力消除裝置。

只需將電纜屏蔽層插入屏蔽夾，然后將電纜護套固定到應力消除裝置即可。快速，輕松地集成了兩個獨立的功能。

按客戶需求定制可用于直徑最大為16 mm電纜的屏蔽夾，交付時間短。

下載PDF產品手冊

獲取免費樣品

規格

材料	鋼，鍍鋅不銹鋼
安裝形式	用螺釘固定
安裝位置	Kabeleinführungen, 金屬片
屬性	防震

產品優勢

在電纜和機箱、機柜之間有很大的接觸面積，尤其是外部經過處理的導電涂層
KEL電纜引入系統結合了引入和固定功能
如果只要額外的應力釋放，可以不用SKL屏蔽接地端子
可以配套編織銅帶或者PE連接器M6使用 (KEL-EMC-Z)
直接，輕松，快速的與機箱連接。
節省空間，通過兩個接地組合，可以引入10根電纜
替代EMC電纜格蘭頭，適用于有端子的電纜

KEL-EMC-Z 24|5

訂貨號	36527
EAN	4251269303074
包裝單位	1
安裝形式	用螺釘固定
安裝位置	Kabeleinführungen, 金屬片
屏蔽接地端子的數量	5
電纜的數量	5
長度 L1	147 mm
長度 L2	130 mm
寬度	56 mm
高度	28 mm
安裝高度	28 mm
孔的尺寸	M5 / M6
螺釘孔的數量	2
鋸齒數量	5
適用于：	KEL-ER 24, KEL-ER-E5, KEL 24, KEL-E5, KEL-U 24, KEL-FG-E5, KEL-QUICK 24, KEL-QUICK-E5, KEL-BES 24, KEL-BES-S 24, KEL-DPZ 24, KEL-DPZ-E, KEL-DPU 24

有存貨

要求報價

數據表

KEL EMC-Z 16|4

訂貨號	36525
EAN	4251269303050
包裝單位	1
安裝形式	用螺釘固定
安裝位置	Kabeleinführungen, 金屬片
屏蔽接地端子的數量	4
電纜的數量	4
長度 L1	120 mm
長度 L2	103 mm
寬度	56 mm
高度	28 mm
安裝高度	28 mm
孔的尺寸	M6 / M5
螺釘孔的數量	2
鋸齒數量	4
適用于：	KEL-ER 16, KEL-ER-E4, KEL 16, KEL-E4, KEL-U 16, KEL-QUICK 16, KEL-QUICK-E4, KEL-BES 16, KEL-BES-S 16, KEL-DPZ 16

有存貨

要求報價

數據表

KEL-EMC-Z 183|4

訂貨號	36528
EAN	4251269331343
包裝單位	1
安裝形式	用螺釘固定
安裝位置	Kabeleinführungen, 金屬片
屏蔽接地端子的數量	4
電纜的數量	4
長度 L1	156 mm
長度 L2	140 mm
寬度	79 mm
高度	27 mm
安裝高度	27 mm
孔的尺寸	M4 / M6
螺釘孔的數量	2
鋸齒數量	4
適用于：	KEL 183-E, KEL 183

有存貨

要求報價

數據表

KEL-EMC 24|5

訂貨號	36526
EAN	4251269303067
包裝單位	5
安裝形式	用螺釘固定
安裝位置	Kabeleinführungen, 金屬片
電纜的數量	5
長度 L1	142 mm
長度 L2	130 mm
寬度	35 mm
高度	19.5 mm
安裝高度	19.5 mm
螺釘孔的數量	2
螺釘?shù)闹睆?/td>	6 mm
鋸齒數量	5
適用于：	KEL-ER 24, KEL-ER-E5, KEL 24, KEL-E5, KEL-U 24, KEL-FG-E5, KEL-QUICK 24, KEL-QUICK-E5, KEL-BES 24, KEL-BES-S 24, KEL-DPZ 24, KEL-DPZ-E, KEL-DPU 24

有存貨

要求報價

數據表

KEL-EMC 16|4

訂貨號	36524
EAN	4251269303043
包裝單位	5
安裝形式	用螺釘固定
安裝位置	Kabeleinführungen, 金屬片
電纜的數量	4
長度 L1	115 mm
長度 L2	103 mm
寬度	35 mm
高度	19.5 mm
安裝高度	19.5 mm
螺釘孔的數量	2
螺釘?shù)闹睆?/td>	6 mm
鋸齒數量	4
適用于：	KEL-ER 16, KEL-ER-E4, KEL 16, KEL-E4, KEL-U 16, KEL-QUICK 16, KEL-QUICK-E4, KEL-BES 16, KEL-BES-S 16, KEL-DPZ 16

有存貨

要求報價

數據表

KEL-EMC 10

訂貨號	36522
EAN	4251269303036
包裝單位	5
安裝形式	用螺釘固定
安裝位置	Kabeleinführungen, 金屬片
電纜的數量	3
長度 L1	95 mm
長度 L2	83 mm
寬度	35 mm
高度	19.5 mm
安裝高度	19.5 mm
螺釘孔的數量	2
螺釘?shù)闹睆?/td>	6 mm
鋸齒數量	3
適用于：	KEL-ER 10, KEL-ER-E3, KEL 10, KEL-E3, KEL-U 10, KEL-FG-E3, KEL-QUICK 10, KEL-QUICK-E3, KEL-BES 10, KEL-BES-S 10

有存貨

要求報價

數據表

KEL-EMC-B

訂貨號	36520
EAN	4251269303029
包裝單位	5
安裝形式	用螺釘固定
安裝位置	Kabeleinführungen, 金屬片
電纜的數量	2
長度 L1	70 mm
長度 L2	58 mm
寬度	35 mm
高度	19.5 mm
安裝高度	19.5 mm
螺釘孔的數量	2
螺釘?shù)闹睆?/td>	6 mm
鋸齒數量	2
適用于：	KEL-ER-B, KEL-ER-E2, KEL-B, KEL-E2, KEL-U-B, KEL-FG-E2, KEL-QUICK-B, KEL-QUICK-E2, KEL-DPZ-B

有存貨

要求報價

數據表

KEL-EMC F

訂貨號	39110
EAN	4251269305955
包裝單位	5
安裝形式	用螺釘固定
安裝位置	Kabeleinführungen, 金屬片
電纜的數量	3
長度 L1	44 mm
長度 L2	32 mm
寬度	35 mm
高度	19.5 mm
安裝高度	19.5 mm
螺釘孔的數量	2
螺釘?shù)闹睆?/td>	6 mm
鋸齒數量	3
適用于：	KEL-ER 24/16/10/-B, KEL 24/16/10/-B, KEL-U 24/16/10/-B, KEL-QUICK 24/16/10/-B, KEL-BES 24/16/10, KEL-BES-S 24/16/10, KEL-DPZ 24/16, KEL-DPU 24

有存貨

要求報價

數據表
