KEL-FG-ER-A10
| 訂貨號 | 42340 |
| EAN | 4251269328787 |
| 包裝單位 | 1 |
| 安裝形式 | 用螺釘固定 |
| 電纜的數量 | 10 |
| 電纜的最大直徑 | 16 mm |
| 長度 | 147 mm |
| 寬度 | 80 mm |
| 高度 | 57.5 mm |
| 安裝高度 | 57.5 mm |
| 開孔尺寸 | 112 × 36 mm |
| 螺釘孔的數量 | 4 |
| 螺釘的直徑 | 5.5 mm |
| 螺釘材質 | 鋼，鍍鋅 |
| 用穿芯安裝 | 10 x KT 小 |

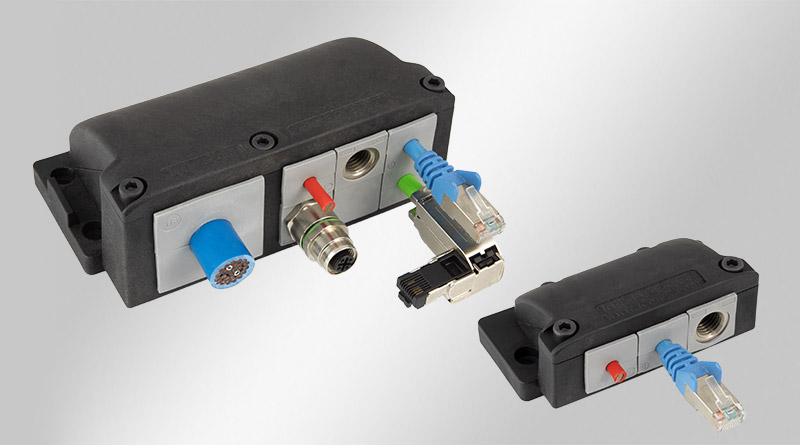

KEL-FG-ER | 可分法蘭座
適用于帶連接器電纜以90°角引入 / IP65

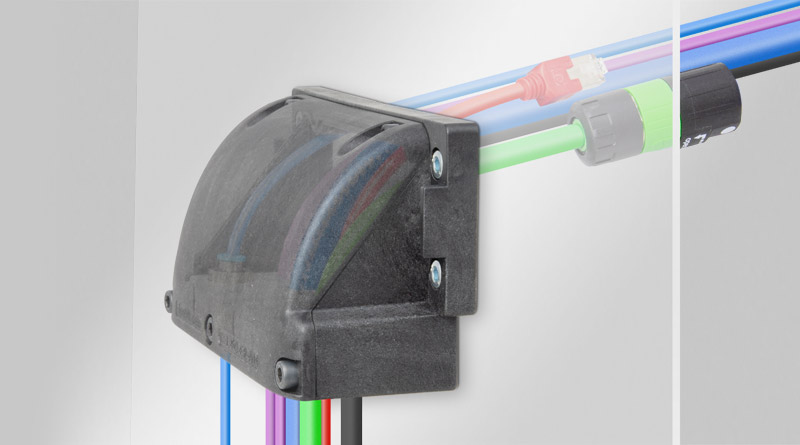

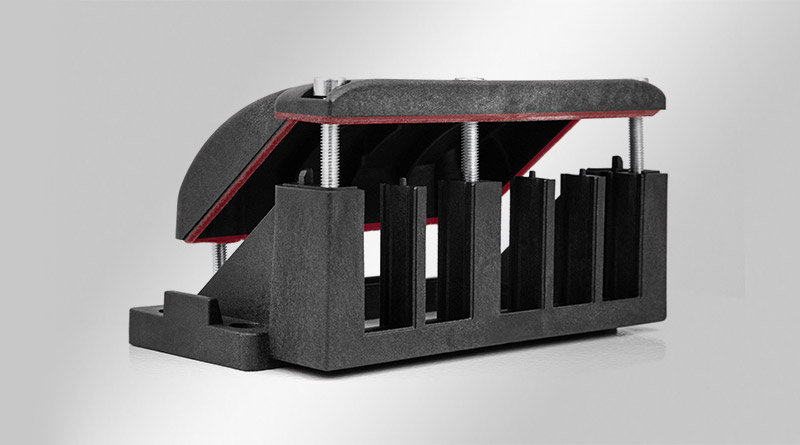

可分式電纜引入系統，用于對帶連接器的電纜進行布線和密封，提供IP65等級的防護和應力消除，適用電纜直徑從1到16 mm（單孔穿芯KT 1-15）和13到35 mm（單孔穿芯KTG 13 - KT 34）。KEL-FG-ER電纜引入框架適用于帶有連接器的電纜和波紋管安裝，密封和釋放應力，該電纜與機柜，機殼或機器壁成90°角。

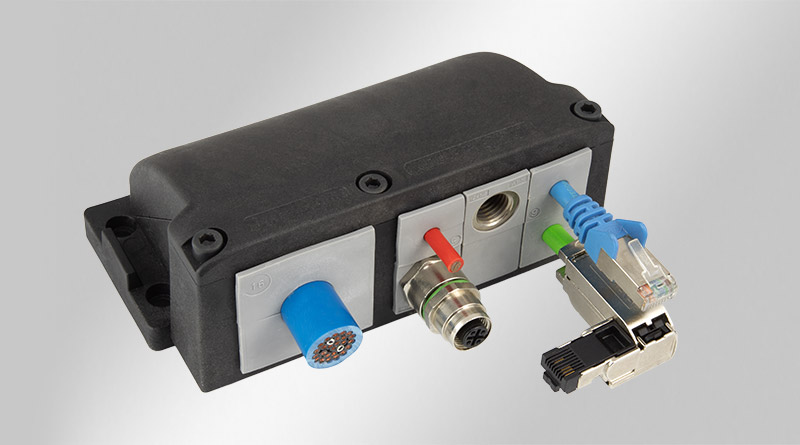

KEL-FG-ER-A框架與24針標準重載連接器的開孔尺寸完全匹配。KEL-FG-ER-B適合于36×46 mm的開孔。

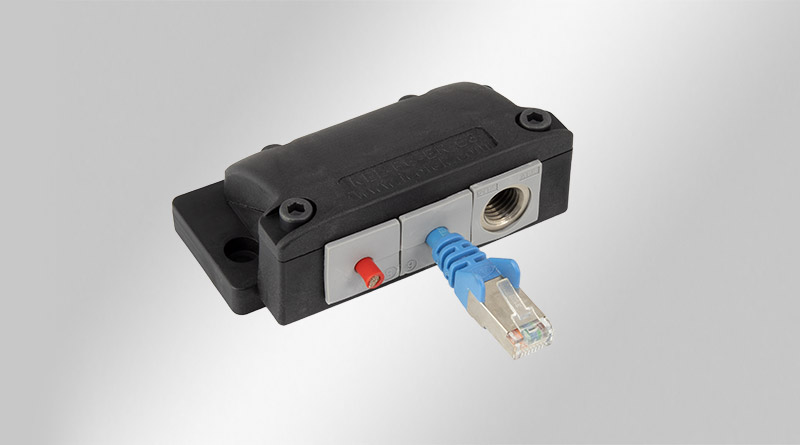

單排版本KEL-FG-ER-E特別適用于扁平連接器。 小框架非常適合狹小空間的應用。
扁平橡膠墊圈含在包裝盒中。
也可以集成帶螺紋的電纜引入底板。 請向我們咨詢您所需要的型號。
帶螺紋套管的版本使螺絲可以在電纜引入框架內部固定。這樣可以防止從外側被隨意擰開（避免故意破壞）。
規格
| IP防護等級（EN 60529） | IP54, IP55, IP64, IP65 |
| 阻燃等級 | UL94-V0, 自熄滅 |
| 溫度 | -40 C° 到 90 C° |
| 材料 | 聚酰胺 |
| 安裝形式 | 用螺釘固定 |
| 屬性 | 防震, 防紫外線, 無硅, 無鹵 |
產品優勢
- 以90度的安裝方式安裝在機箱里
- 機械防護電纜直接入口的地方
- 防水漬和水滴 (IP65)
- 有端頭的電纜組件的品質得以延續
- 按照 EN 62444標準消除電纜所受應力
- 很高的穩定性、防震
產品類型和尺寸
KEL-FG-ER-A7
| 訂貨號 | 42341 |
| EAN | 4251269328794 |
| 包裝單位 | 1 |
| 安裝形式 | 用螺釘固定 |
| 電纜的數量 | 7 |
| 電纜的最大直徑 | 35 mm |
| 長度 | 147 mm |
| 寬度 | 80 mm |
| 高度 | 57.5 mm |
| 安裝高度 | 57.5 mm |
| 開孔尺寸 | 112 × 36 mm |
| 螺釘孔的數量 | 4 |
| 螺釘的直徑 | 5.5 mm |
| 螺釘材質 | 鋼，鍍鋅 |
| 用穿芯安裝 | 6 x KT 小, 1 x KT 大 |
KEL-FG-ER-A4
| 訂貨號 | 42342 |
| EAN | 4251269328800 |
| 包裝單位 | 1 |
| 安裝形式 | 用螺釘固定 |
| 電纜的數量 | 4 |
| 電纜的最大直徑 | 35 mm |
| 長度 | 147 mm |
| 寬度 | 80 mm |
| 高度 | 57.5 mm |
| 安裝高度 | 57.5 mm |
| 開孔尺寸 | 112 × 36 mm |
| 螺釘孔的數量 | 4 |
| 螺釘的直徑 | 5.5 mm |
| 螺釘材質 | 鋼，鍍鋅 |
| 用穿芯安裝 | 2 x KT 小, 2 x KT 大 |
KEL-FG-ER-B4
| 訂貨號 | 42344 |
| EAN | 4251269328824 |
| 包裝單位 | 1 |
| 安裝形式 | 用螺釘固定 |
| 電纜的數量 | 4 |
| 電纜的最大直徑 | 16 mm |
| 長度 | 79.8 mm |
| 寬度 | 80 mm |
| 高度 | 57.5 mm |
| 安裝高度 | 57.5 mm |
| 螺釘孔的數量 | 4 |
| 螺釘的直徑 | 5.5 mm |
| 螺釘材質 | 鋼，鍍鋅 |
| 用穿芯安裝 | 4 x KT 小 |
KEL-FG-ER-B1
| 訂貨號 | 42343 |
| EAN | 4251269328817 |
| 包裝單位 | 1 |
| 安裝形式 | 用螺釘固定 |
| 電纜的數量 | 1 |
| 電纜的最大直徑 | 35 mm |
| 長度 | 79.8 mm |
| 寬度 | 80 mm |
| 高度 | 57.5 mm |
| 安裝高度 | 57.5 mm |
| 螺釘孔的數量 | 4 |
| 螺釘的直徑 | 5.5 mm |
| 螺釘材質 | 鋼，鍍鋅 |
| 用穿芯安裝 | 1 x KT 大 |
KEL-FG-ER-E5
| 訂貨號 | 42347 |
| EAN | 4251269328855 |
| 包裝單位 | 5 |
| 安裝形式 | 用螺釘固定 |
| 電纜的數量 | 5 |
| 電纜的最大直徑 | 17 mm |
| 長度 | 147 mm |
| 寬度 | 53 mm |
| 高度 | 38 mm |
| 安裝高度 | 38 mm |
| 開孔尺寸 | 112 × 24 mm |
| 螺釘孔的數量 | 2 |
| 螺釘的直徑 | 5.5 mm |
| 螺釘材質 | 鋼，鍍鋅 |
| 用穿芯安裝 | 5 x KT 小 |
KEL-FG-ER-E3
| 訂貨號 | 42346 |
| EAN | 4251269328848 |
| 包裝單位 | 5 |
| 安裝形式 | 用螺釘固定 |
| 電纜的數量 | 3 |
| 電纜的最大直徑 | 17 mm |
| 長度 | 100 mm |
| 寬度 | 53 mm |
| 高度 | 38 mm |
| 安裝高度 | 38 mm |
| 開孔尺寸 | 65 × 24 mm |
| 螺釘孔的數量 | 2 |
| 螺釘的直徑 | 5.5 mm |
| 螺釘材質 | 鋼，鍍鋅 |
| 用穿芯安裝 | 3 x KT 小 |
KEL-FG-ER-E2
| 訂貨號 | 42345 |
| EAN | 4251269328831 |
| 包裝單位 | 5 |
| 安裝形式 | 用螺釘固定 |
| 電纜的數量 | 2 |
| 電纜的最大直徑 | 17 mm |
| 長度 | 73 mm |
| 寬度 | 53 mm |
| 高度 | 38 mm |
| 安裝高度 | 38 mm |
| 開孔尺寸 | 43 × 24 mm |
| 螺釘孔的數量 | 2 |
| 螺釘的直徑 | 5.5 mm |
| 螺釘材質 | 鋼，鍍鋅 |
| 用穿芯安裝 | 2 x KT 小 |
Gasket E5
| 訂貨號 | 42251 |
| EAN | 4251269332654 |
| 包裝單位 | 1 |
| 長度 | 147 mm |
| 寬度 | 40 mm |
| 高度 | 2.5 mm |
| 安裝高度 | 2.5 mm |
| 開孔尺寸 | 112 × 24 mm |
| 螺釘孔的數量 | 2 |
| 螺釘的直徑 | 6 mm |
| 顏色 | 黑色 |
| 適用于： | KEL-E5, KEL-ER-E5, KEL-QUICK-E5, KEL-FG-E5, KEL-FG-ER E5, KEL-FL 4 |
Gasket E3
| 訂貨號 | 42197 |
| EAN | 4251269332623 |
| 包裝單位 | 1 |
| 長度 | 98 mm |
| 寬度 | 40 mm |
| 高度 | 2.5 mm |
| 安裝高度 | 2.5 mm |
| 開孔尺寸 | 65 × 24 mm |
| 螺釘孔的數量 | 2 |
| 螺釘的直徑 | 6 mm |
| 顏色 | 黑色 |
| 適用于： | KEL-E3, KEL-ER-E3, KEL-QUICK-E3, KEL-FG-E3, KEL-FG-ER E3, KEL-FL 2 |
