KEL-ER 24|10
| 訂貨號 | 48241 |
| EAN | 4251269312076 |
| 包裝單位 | 10 |
| 安裝形式 | 用螺釘固定 |
| 電纜的數量 | 10 |
| 電纜的最大直徑 | 16 mm |
| 長度 | 147 mm |
| 寬度 | 58 mm |
| 高度 | 17 mm |
| 安裝高度 | 17 mm |
| 開孔尺寸 | 112 × 36 mm |
| 螺釘孔的數量 | 4 |
| 螺釘的直徑 | 5.8 mm |
| 螺釘材質 | 鋼，鍍鋅 |
| 用穿芯安裝 | 10 x KT 小 |
KEL-ER | 可分電纜引入框架
適用于帶連接器的電纜 /IP66/ UL 12/4X*

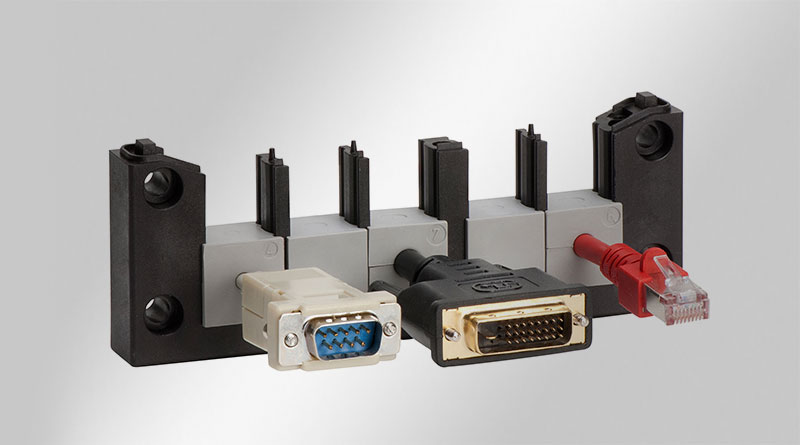

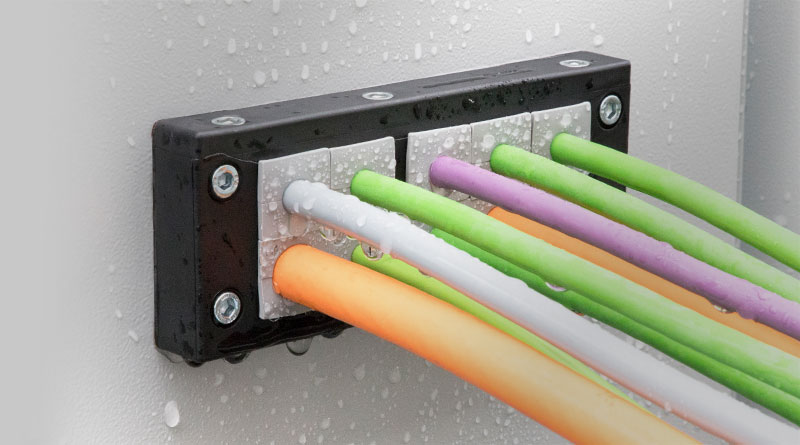

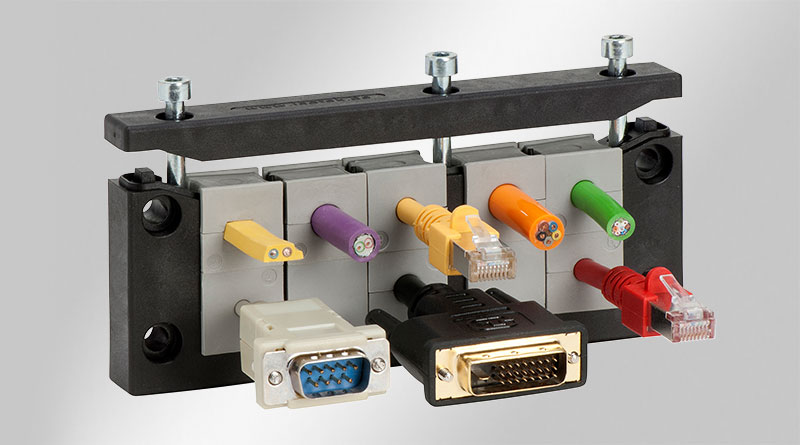

可分式電纜引入系統，用于對帶連接器的電纜進行布線和密封，提供IP66 / UL 12 / 4X*等級的防護和應力消除，適用電纜直徑從1到16 mm（單孔穿芯KT 1-15）和13到35 mm（單孔穿芯KTG 13- KT 34）。
電纜引入系統易于安裝。電纜穿芯放入框架隔層內，并在組裝過程中保持可靠的穩定性。
KEL-ER框架與10針，16針和24針標準重載連接器的開孔尺寸完全匹配。 可以選擇36 mm或46 mm高的開孔，具體取決于所布線的電纜。 KEL-ER-B框架匹配46×46 mm測量儀器的開孔尺寸。

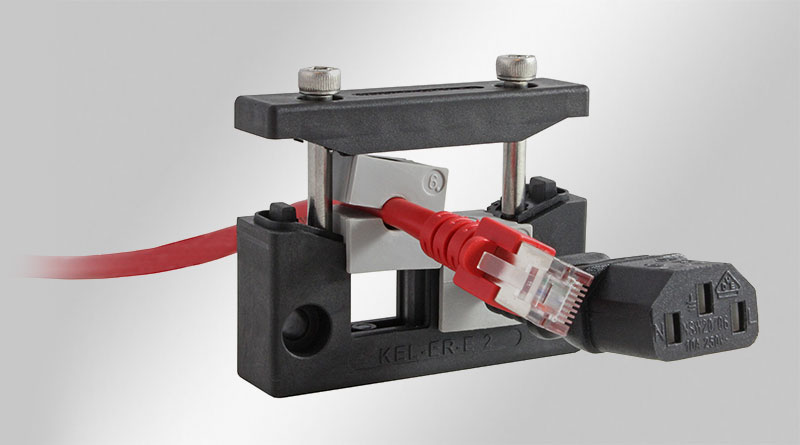

單排版本 KEL-ER-E 特別適用于扁平連接器。小框架非常適合狹小空間的應用。
扁平橡膠墊圈含在包裝盒中。
該款產品可配備不同材質的螺釘：鋼螺釘或不銹鋼螺釘。也可以集成帶螺紋的電纜引入底板。 請向我們咨詢您所需要的型號。
帶螺紋套管的版本使螺絲可以在電纜引入框架內部固定。這樣可以防止從外側被隨意擰開（避免故意破壞）。
*4X 僅供室內使用
規格
| IP防護等級（EN 60529） | IP54, IP55, IP64, IP65, IP66 |
| UL類型等級 (UL 50E) | UL Type 12, UL Type 4X* |
| 阻燃等級 | UL94-V0, 自熄滅 |
| 溫度 | -40 C° 到 140 C° |
| 材料 | 聚酰胺 |
| 安裝形式 | 用螺釘固定 |
| 屬性 | 防震, 防紫外線, 無硅, 不銹 (V2A 型), 無鹵 |
產品優勢
- 有端頭的電纜組件的品質得以延續
- 系統升級改造和維護變得簡單快速
- 高安裝密度，廣泛的框架和穿芯型號可供選擇
- 按照 EN 62444標準消除電纜所受應力
- 很高的穩定性、防震
- 節省空間
產品類型和尺寸
KEL-ER 24|10 V2A
| 訂貨號 | 48241.200 |
| EAN | 4251269312083 |
| 包裝單位 | 10 |
| 安裝形式 | 用螺釘固定 |
| 電纜的數量 | 10 |
| 電纜的最大直徑 | 16 mm |
| 長度 | 147 mm |
| 寬度 | 58 mm |
| 高度 | 17 mm |
| 安裝高度 | 17 mm |
| 開孔尺寸 | 112 × 36 mm |
| 螺釘孔的數量 | 4 |
| 螺釘的直徑 | 5.8 mm |
| 螺釘材質 | 不銹鋼 V2A |
| 用穿芯安裝 | 10 x KT 小 |
KEL-ER 24|7
| 訂貨號 | 48247 |
| EAN | 4251269312113 |
| 包裝單位 | 10 |
| 安裝形式 | 用螺釘固定 |
| 電纜的數量 | 7 |
| 電纜的最大直徑 | 35 mm |
| 長度 | 147 mm |
| 寬度 | 58 mm |
| 高度 | 17 mm |
| 安裝高度 | 17 mm |
| 開孔尺寸 | 112 × 36 mm |
| 螺釘孔的數量 | 4 |
| 螺釘的直徑 | 5.8 mm |
| 螺釘材質 | 鋼，鍍鋅 |
| 用穿芯安裝 | 6 x KT 小, 1 x KT 大 |
KEL-ER 24|7 V2A
| 訂貨號 | 48247.200 |
| EAN | 4251269312120 |
| 包裝單位 | 10 |
| 安裝形式 | 用螺釘固定 |
| 電纜的數量 | 7 |
| 電纜的最大直徑 | 35 mm |
| 長度 | 147 mm |
| 寬度 | 58 mm |
| 高度 | 17 mm |
| 安裝高度 | 17 mm |
| 開孔尺寸 | 112 × 36 mm |
| 螺釘孔的數量 | 4 |
| 螺釘的直徑 | 5.8 mm |
| 螺釘材質 | 不銹鋼 V2A |
| 用穿芯安裝 | 6 x KT 小, 1 x KT 大 |
KEL-ER 24|4
| 訂貨號 | 48244 |
| EAN | 4251269312090 |
| 包裝單位 | 10 |
| 安裝形式 | 用螺釘固定 |
| 電纜的數量 | 4 |
| 電纜的最大直徑 | 35 mm |
| 長度 | 147 mm |
| 寬度 | 58 mm |
| 高度 | 17 mm |
| 安裝高度 | 17 mm |
| 開孔尺寸 | 112 × 36 mm |
| 螺釘孔的數量 | 4 |
| 螺釘的直徑 | 5.8 mm |
| 螺釘材質 | 鋼，鍍鋅 |
| 用穿芯安裝 | 2 x KT 小, 2 x KT 大 |
KEL-ER 24|4 V2A
| 訂貨號 | 48244.200 |
| EAN | 4251269312106 |
| 包裝單位 | 10 |
| 安裝形式 | 用螺釘固定 |
| 電纜的數量 | 4 |
| 電纜的最大直徑 | 35 mm |
| 長度 | 147 mm |
| 寬度 | 58 mm |
| 高度 | 17 mm |
| 安裝高度 | 17 mm |
| 開孔尺寸 | 112 × 36 mm |
| 螺釘孔的數量 | 4 |
| 螺釘的直徑 | 5.8 mm |
| 螺釘材質 | 不銹鋼 V2A |
| 用穿芯安裝 | 2 x KT 小, 2 x KT 大 |
KEL-ER 16|8
| 訂貨號 | 48168 |
| EAN | 4251269311970 |
| 包裝單位 | 10 |
| 安裝形式 | 用螺釘固定 |
| 電纜的數量 | 8 |
| 電纜的最大直徑 | 16 mm |
| 長度 | 120 mm |
| 寬度 | 58 mm |
| 高度 | 17 mm |
| 安裝高度 | 17 mm |
| 開孔尺寸 | 86 × 36 mm |
| 螺釘孔的數量 | 4 |
| 螺釘的直徑 | 5.8 mm |
| 螺釘材質 | 鋼，鍍鋅 |
| 用穿芯安裝 | 8 x KT 小 |
KEL-ER 16|8 V2A
| 訂貨號 | 48168.200 |
| EAN | 4251269311987 |
| 包裝單位 | 10 |
| 安裝形式 | 用螺釘固定 |
| 電纜的數量 | 8 |
| 電纜的最大直徑 | 16 mm |
| 長度 | 120 mm |
| 寬度 | 58 mm |
| 高度 | 17 mm |
| 安裝高度 | 17 mm |
| 開孔尺寸 | 86 × 36 mm |
| 螺釘孔的數量 | 4 |
| 螺釘的直徑 | 5.8 mm |
| 螺釘材質 | 不銹鋼 V2A |
| 用穿芯安裝 | 8 x KT 小 |
KEL-ER 16|5
| 訂貨號 | 48165 |
| EAN | 4251269311956 |
| 包裝單位 | 10 |
| 安裝形式 | 用螺釘固定 |
| 電纜的數量 | 5 |
| 電纜的最大直徑 | 35 mm |
| 長度 | 120 mm |
| 寬度 | 58 mm |
| 高度 | 17 mm |
| 安裝高度 | 17 mm |
| 開孔尺寸 | 86 × 36 mm |
| 螺釘孔的數量 | 4 |
| 螺釘的直徑 | 5.8 mm |
| 螺釘材質 | 鋼，鍍鋅 |
| 用穿芯安裝 | 4 x KT 小, 1 x KT 大 |
KEL-ER 16|5 V2A
| 訂貨號 | 48165.200 |
| EAN | 4251269311963 |
| 包裝單位 | 10 |
| 安裝形式 | 用螺釘固定 |
| 電纜的數量 | 5 |
| 電纜的最大直徑 | 35 mm |
| 長度 | 120 mm |
| 寬度 | 58 mm |
| 高度 | 17 mm |
| 安裝高度 | 17 mm |
| 開孔尺寸 | 86 × 36 mm |
| 螺釘孔的數量 | 4 |
| 螺釘的直徑 | 5.8 mm |
| 螺釘材質 | 不銹鋼 V2A |
| 用穿芯安裝 | 4 x KT 小, 1 x KT 大 |
KEL-ER 16|2
| 訂貨號 | 48162 |
| EAN | 4251269311932 |
| 包裝單位 | 10 |
| 安裝形式 | 用螺釘固定 |
| 電纜的數量 | 2 |
| 電纜的最大直徑 | 35 mm |
| 長度 | 120 mm |
| 寬度 | 58 mm |
| 高度 | 17 mm |
| 安裝高度 | 17 mm |
| 開孔尺寸 | 86 × 36 mm |
| 螺釘孔的數量 | 4 |
| 螺釘的直徑 | 5.8 mm |
| 螺釘材質 | 鋼，鍍鋅 |
| 用穿芯安裝 | 2 x KT 大 |
KEL-ER 16|2 V2A
| 訂貨號 | 48162.200 |
| EAN | 4251269311949 |
| 包裝單位 | 10 |
| 安裝形式 | 用螺釘固定 |
| 電纜的數量 | 2 |
| 電纜的最大直徑 | 35 mm |
| 長度 | 120 mm |
| 寬度 | 58 mm |
| 高度 | 17 mm |
| 安裝高度 | 17 mm |
| 開孔尺寸 | 86 × 36 mm |
| 螺釘孔的數量 | 4 |
| 螺釘的直徑 | 5.8 mm |
| 螺釘材質 | 不銹鋼 V2A |
| 用穿芯安裝 | 2 x KT 大 |
KEL-ER 10|6
| 訂貨號 | 48216 |
| EAN | 4251269312052 |
| 包裝單位 | 10 |
| 安裝形式 | 用螺釘固定 |
| 電纜的數量 | 6 |
| 電纜的最大直徑 | 16 mm |
| 長度 | 98 mm |
| 寬度 | 58 mm |
| 高度 | 17 mm |
| 安裝高度 | 17 mm |
| 開孔尺寸 | 65 × 36 mm |
| 螺釘孔的數量 | 4 |
| 螺釘的直徑 | 5.8 mm |
| 螺釘材質 | 鋼，鍍鋅 |
| 用穿芯安裝 | 6 x KT 小 |
KEL-ER 10|6 V2A
| 訂貨號 | 48216.200 |
| EAN | 4251269312069 |
| 包裝單位 | 10 |
| 安裝形式 | 用螺釘固定 |
| 電纜的數量 | 6 |
| 電纜的最大直徑 | 16 mm |
| 長度 | 98 mm |
| 寬度 | 58 mm |
| 高度 | 17 mm |
| 安裝高度 | 17 mm |
| 開孔尺寸 | 65 × 36 mm |
| 螺釘孔的數量 | 4 |
| 螺釘的直徑 | 5.8 mm |
| 螺釘材質 | 不銹鋼 V2A |
| 用穿芯安裝 | 6 x KT 小 |
KEL-ER 10|3
| 訂貨號 | 48212 |
| EAN | 4251269312038 |
| 包裝單位 | 10 |
| 安裝形式 | 用螺釘固定 |
| 電纜的數量 | 3 |
| 電纜的最大直徑 | 35 mm |
| 長度 | 98 mm |
| 寬度 | 58 mm |
| 高度 | 17 mm |
| 安裝高度 | 17 mm |
| 開孔尺寸 | 65 × 36 mm |
| 螺釘孔的數量 | 4 |
| 螺釘的直徑 | 5.8 mm |
| 螺釘材質 | 鋼，鍍鋅 |
| 用穿芯安裝 | 2 x KT 小, 1 x KT 大 |
KEL-ER 10|3 V2A
| 訂貨號 | 48212.200 |
| EAN | 4251269312045 |
| 包裝單位 | 10 |
| 安裝形式 | 用螺釘固定 |
| 電纜的數量 | 3 |
| 電纜的最大直徑 | 35 mm |
| 長度 | 98 mm |
| 寬度 | 58 mm |
| 高度 | 17 mm |
| 安裝高度 | 17 mm |
| 開孔尺寸 | 65 × 36 mm |
| 螺釘孔的數量 | 4 |
| 螺釘的直徑 | 5.8 mm |
| 螺釘材質 | 不銹鋼 V2A |
| 用穿芯安裝 | 2 x KT 小, 1 x KT 大 |
KEL-ER-B4
| 訂貨號 | 48204 |
| EAN | 4251269311994 |
| 包裝單位 | 10 |
| 安裝形式 | 用螺釘固定 |
| 電纜的數量 | 4 |
| 電纜的最大直徑 | 16 mm |
| 長度 | 73 mm |
| 寬度 | 58 mm |
| 高度 | 17 mm |
| 安裝高度 | 17 mm |
| 開孔尺寸 | 46 × 46 mm |
| 螺釘孔的數量 | 4 |
| 螺釘的直徑 | 5.8 mm |
| 螺釘材質 | 鋼，鍍鋅 |
| 用穿芯安裝 | 4 x KT 小 |
KEL-ER-B4 V2A
| 訂貨號 | 48204.200 |
| EAN | 4251269312007 |
| 包裝單位 | 10 |
| 安裝形式 | 用螺釘固定 |
| 電纜的數量 | 4 |
| 電纜的最大直徑 | 16 mm |
| 長度 | 73 mm |
| 寬度 | 58 mm |
| 高度 | 17 mm |
| 安裝高度 | 17 mm |
| 開孔尺寸 | 46 × 46 mm |
| 螺釘孔的數量 | 4 |
| 螺釘的直徑 | 5.8 mm |
| 螺釘材質 | 不銹鋼 V2A |
| 用穿芯安裝 | 4 x KT 小 |
KEL-ER-B1
| 訂貨號 | 48206 |
| EAN | 4251269312014 |
| 包裝單位 | 10 |
| 安裝形式 | 用螺釘固定 |
| 電纜的數量 | 1 |
| 電纜的最大直徑 | 35 mm |
| 長度 | 73 mm |
| 寬度 | 58 mm |
| 高度 | 17 mm |
| 安裝高度 | 17 mm |
| 開孔尺寸 | 46 × 46 mm |
| 螺釘孔的數量 | 4 |
| 螺釘的直徑 | 5.8 mm |
| 螺釘材質 | 鋼，鍍鋅 |
| 用穿芯安裝 | 1 x KT 大 |
KEL-ER-B1 V2A
| 訂貨號 | 48206.200 |
| EAN | 4251269312021 |
| 包裝單位 | 10 |
| 安裝形式 | 用螺釘固定 |
| 電纜的數量 | 1 |
| 電纜的最大直徑 | 35 mm |
| 長度 | 73 mm |
| 寬度 | 58 mm |
| 高度 | 17 mm |
| 安裝高度 | 17 mm |
| 開孔尺寸 | 46 × 46 mm |
| 螺釘孔的數量 | 4 |
| 螺釘的直徑 | 5.8 mm |
| 螺釘材質 | 不銹鋼 V2A |
| 用穿芯安裝 | 1 x KT 大 |
KEL-ER-E5
| 訂貨號 | 48250 |
| EAN | 4251269312151 |
| 包裝單位 | 10 |
| 安裝形式 | 用螺釘固定 |
| 電纜的數量 | 5 |
| 電纜的最大直徑 | 16 mm |
| 長度 | 147 mm |
| 寬度 | 39 mm |
| 高度 | 17 mm |
| 安裝高度 | 17 mm |
| 開孔尺寸 | 112 × 24 mm |
| 螺釘孔的數量 | 2 |
| 螺釘的直徑 | 5.8 mm |
| 螺釘材質 | 鋼，鍍鋅 |
| 用穿芯安裝 | 5 x KT 小 |
KEL-ER-E5 V2A
| 訂貨號 | 48250.200 |
| EAN | 4251269312168 |
| 包裝單位 | 10 |
| 安裝形式 | 用螺釘固定 |
| 電纜的數量 | 5 |
| 電纜的最大直徑 | 16 mm |
| 長度 | 147 mm |
| 寬度 | 39 mm |
| 高度 | 17 mm |
| 安裝高度 | 17 mm |
| 開孔尺寸 | 112 × 24 mm |
| 螺釘孔的數量 | 2 |
| 螺釘的直徑 | 5.8 mm |
| 螺釘材質 | 不銹鋼 V2A |
| 用穿芯安裝 | 5 x KT 小 |
KEL-ER-E4
| 訂貨號 | 48259 |
| EAN | 4251269312199 |
| 包裝單位 | 10 |
| 安裝形式 | 用螺釘固定 |
| 電纜的數量 | 4 |
| 電纜的最大直徑 | 16 mm |
| 長度 | 120 mm |
| 寬度 | 39 mm |
| 高度 | 17 mm |
| 安裝高度 | 17 mm |
| 開孔尺寸 | 86 × 24 mm |
| 螺釘孔的數量 | 2 |
| 螺釘的直徑 | 5.8 mm |
| 螺釘材質 | 鋼，鍍鋅 |
| 用穿芯安裝 | 4 x KT 小 |
KEL-ER-E4 V2A
| 訂貨號 | 48259.200 |
| EAN | 4251269312205 |
| 包裝單位 | 10 |
| 安裝形式 | 用螺釘固定 |
| 電纜的數量 | 4 |
| 電纜的最大直徑 | 16 mm |
| 長度 | 120 mm |
| 寬度 | 39 mm |
| 高度 | 17 mm |
| 安裝高度 | 17 mm |
| 開孔尺寸 | 86 × 24 mm |
| 螺釘孔的數量 | 2 |
| 螺釘的直徑 | 5.8 mm |
| 螺釘材質 | 不銹鋼 V2A |
| 用穿芯安裝 | 4 x KT 小 |
KEL-ER-E3
| 訂貨號 | 48258 |
| EAN | 4251269312175 |
| 包裝單位 | 10 |
| 安裝形式 | 用螺釘固定 |
| 電纜的數量 | 3 |
| 電纜的最大直徑 | 16 mm |
| 長度 | 98 mm |
| 寬度 | 39 mm |
| 高度 | 17 mm |
| 安裝高度 | 17 mm |
| 開孔尺寸 | 65 × 24 mm |
| 螺釘孔的數量 | 2 |
| 螺釘的直徑 | 5.8 mm |
| 螺釘材質 | 鋼，鍍鋅 |
| 用穿芯安裝 | 3 x KT 小 |
KEL-ER-E3 V2A
| 訂貨號 | 48258.200 |
| EAN | 4251269312182 |
| 包裝單位 | 10 |
| 安裝形式 | 用螺釘固定 |
| 電纜的數量 | 3 |
| 電纜的最大直徑 | 16 mm |
| 長度 | 98 mm |
| 寬度 | 39 mm |
| 高度 | 17 mm |
| 安裝高度 | 17 mm |
| 開孔尺寸 | 65 × 24 mm |
| 螺釘孔的數量 | 2 |
| 螺釘的直徑 | 5.8 mm |
| 螺釘材質 | 不銹鋼 V2A |
| 用穿芯安裝 | 3 x KT 小 |
KEL-ER-E2
| 訂貨號 | 48249 |
| EAN | 4251269312137 |
| 包裝單位 | 10 |
| 安裝形式 | 用螺釘固定 |
| 電纜的數量 | 2 |
| 電纜的最大直徑 | 16 mm |
| 長度 | 73 mm |
| 寬度 | 39 mm |
| 高度 | 17 mm |
| 安裝高度 | 17 mm |
| 開孔尺寸 | 43 × 24 mm |
| 螺釘孔的數量 | 2 |
| 螺釘的直徑 | 5.8 mm |
| 螺釘材質 | 鋼，鍍鋅 |
| 用穿芯安裝 | 2 x KT 小 |
KEL-ER-E2 V2A
| 訂貨號 | 48249.200 |
| EAN | 4251269312144 |
| 包裝單位 | 10 |
| 安裝形式 | 用螺釘固定 |
| 電纜的數量 | 2 |
| 電纜的最大直徑 | 16 mm |
| 長度 | 73 mm |
| 寬度 | 39 mm |
| 高度 | 17 mm |
| 安裝高度 | 17 mm |
| 開孔尺寸 | 43 × 24 mm |
| 螺釘孔的數量 | 2 |
| 螺釘的直徑 | 5.8 mm |
| 螺釘材質 | 不銹鋼 V2A |
| 用穿芯安裝 | 2 x KT 小 |
Gasket E5
| 訂貨號 | 42251 |
| EAN | 4251269332654 |
| 包裝單位 | 1 |
| 長度 | 147 mm |
| 寬度 | 40 mm |
| 高度 | 2.5 mm |
| 安裝高度 | 2.5 mm |
| 開孔尺寸 | 112 × 24 mm |
| 螺釘孔的數量 | 2 |
| 螺釘的直徑 | 6 mm |
| 顏色 | 黑色 |
| 適用于： | KEL-E5, KEL-ER-E5, KEL-QUICK-E5, KEL-FG-E5, KEL-FG-ER E5, KEL-FL 4 |
Gasket E4
| 訂貨號 | 42198 |
| EAN | 4251269332630 |
| 包裝單位 | 1 |
| 長度 | 120 mm |
| 寬度 | 40 mm |
| 高度 | 2.5 mm |
| 安裝高度 | 2.5 mm |
| 開孔尺寸 | 86 × 24 mm |
| 螺釘孔的數量 | 2 |
| 螺釘的直徑 | 6 mm |
| 顏色 | 黑色 |
| 適用于： | KEL-E4, KEL-ER-E4, KEL-QUICK-E4, KEL-FL 3 |
Gasket E3
| 訂貨號 | 42197 |
| EAN | 4251269332623 |
| 包裝單位 | 1 |
| 長度 | 98 mm |
| 寬度 | 40 mm |
| 高度 | 2.5 mm |
| 安裝高度 | 2.5 mm |
| 開孔尺寸 | 65 × 24 mm |
| 螺釘孔的數量 | 2 |
| 螺釘的直徑 | 6 mm |
| 顏色 | 黑色 |
| 適用于： | KEL-E3, KEL-ER-E3, KEL-QUICK-E3, KEL-FG-E3, KEL-FG-ER E3, KEL-FL 2 |
