KEL-ER-BL 24|10 V2A
| 訂貨號 | 70000.200 |
| EAN | 4251269333781 |
| 包裝單位 | 10 |
| 安裝形式 | 用螺釘固定 |
| 電纜的數量 | 10 |
| 電纜的最大直徑 | 16 mm |
| 長度 | 147 mm |
| 寬度 | 58 mm |
| 高度 | 17 mm |
| 安裝高度 | 17 mm |
| 顏色 | 藍色 (類似RAL 5005) |
| 開孔尺寸 | 112 × 36 mm |
| 螺釘孔的數量 | 4 |
| 螺釘的直徑 | 5.8 mm |
| 螺釘材質 | 不銹鋼 V2A |
| 用穿芯安裝 | 10 x KT 小 |
-
產品
?
電纜引入底板（應用于食品行業）
?
KEL-ER-BL 可分電纜引入框架，適用于食品行業
KEL-ER-BL 可分電纜引入框架，適用于食品行業
適用于帶連接器的電纜 / IP64/IP65

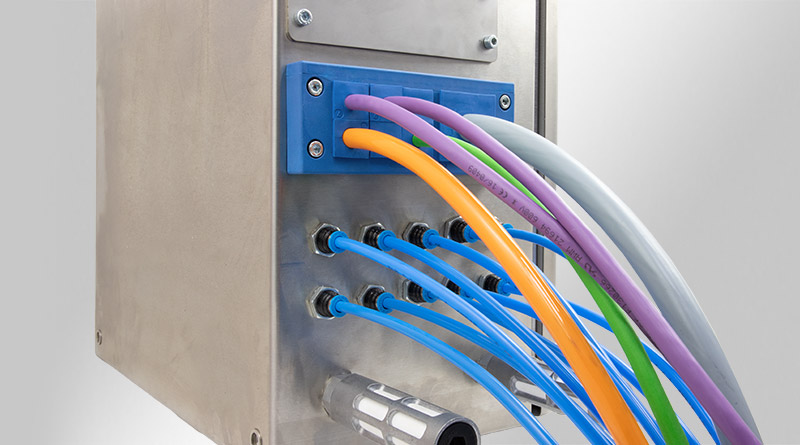

信號藍色的 KEL-ER-BL優先使用于不與食品直接接觸的食品包裝和加工機器領域。 這種這種信號藍產品在制藥行業也頗受歡迎。

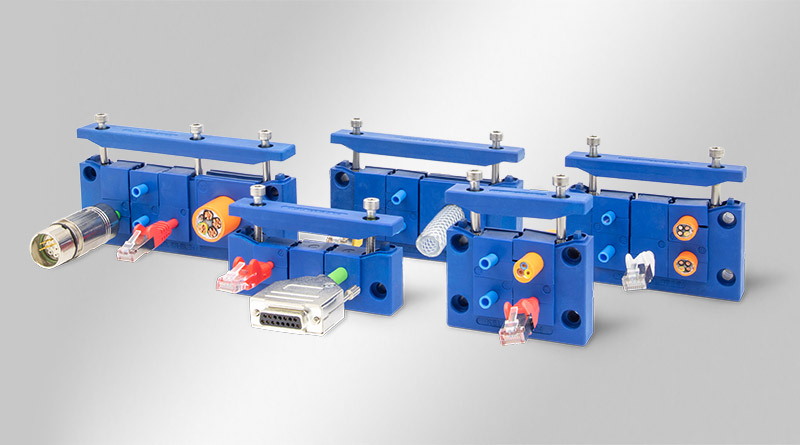

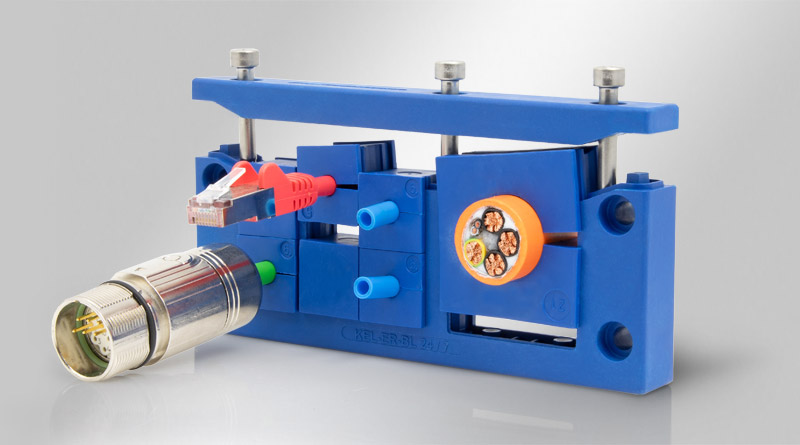

KEL-ER-BL 是一款可分式電纜引入系統，適用于帶或不帶連接器的電纜。 根據尺寸，可以布線直徑為 1 至 17 mm（單孔穿芯 KT-BL 1 至 KT-BL 15）或 16 至 35 mm（單孔穿芯 KT-BL 16 至 34）的電纜，防護等級達到 IP65， 并根據EN62444的標準消除應力。電纜穿芯在安裝過程中會自動與框架適配。 完成安裝后，用螺釘擰緊上蓋。

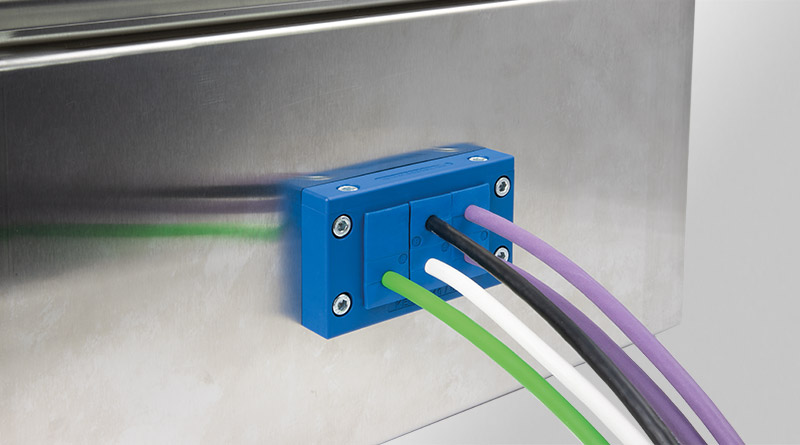

KEL-ER-BL 電纜引入框架與 10、16 和 24 針芯標準工業重載連接器開孔尺寸完全匹配。 可以根據所布線的電纜選擇直徑為 36 毫米或 46 毫米的開孔。 KEL-ER-BL-B 電纜引入框架與 46 × 46 mm 測量儀器的開孔尺寸相匹配。
單排電纜引入框架 KEL-ER-BL-E 的特點是節省安裝空間，因此非常適合有限的安裝空間和帶有扁平連接器（例如 Sub-D）的電纜。

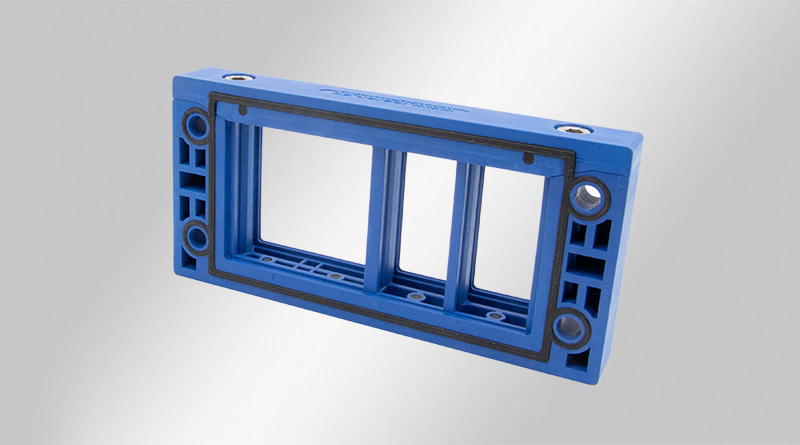

由于集成密封圈和使用單孔穿芯，KEL-ER-BL 系列的防護等級達到 IP65。包裝已含附贈的信號藍扁平橡膠墊圈。
規格
| IP防護等級（EN 60529） | IP65, IP64, IP55, IP54 |
| 阻燃等級 | UL94-V0, 自熄滅 |
| 溫度 | -40 C° 到 140 C° |
| 材料 | 聚酰胺 |
| 安裝形式 | 用螺釘固定 |
| 屬性 | 防震, 防紫外線, 無硅, 無鹵, 防銹的 |
產品優勢
- 有端頭的電纜組件的品質得以延續
- 系統升級改造和維護變得簡單快速
- 高密度安裝
- 張緊力按照 EN 62444標準設計
- 很高的穩定性，防震
- 安裝快捷
產品類型和尺寸
KEL-ER-BL 24|7 V2A
| 訂貨號 | 70001.200 |
| EAN | 4251269333798 |
| 包裝單位 | 10 |
| 安裝形式 | 用螺釘固定 |
| 電纜的數量 | 7 |
| 電纜的最大直徑 | 35 mm |
| 長度 | 147 mm |
| 寬度 | 58 mm |
| 高度 | 17 mm |
| 安裝高度 | 17 mm |
| 顏色 | 藍色 (類似RAL 5005) |
| 開孔尺寸 | 112 × 36 mm |
| 螺釘孔的數量 | 4 |
| 螺釘的直徑 | 5.8 mm |
| 螺釘材質 | 不銹鋼 V2A |
| 用穿芯安裝 | 6 x KT 小, 1 x KT 大 |
KEL-ER-BL 16|8 V2A
| 訂貨號 | 70003.200 |
| EAN | 4251269333811 |
| 包裝單位 | 10 |
| 安裝形式 | 用螺釘固定 |
| 電纜的數量 | 8 |
| 電纜的最大直徑 | 16 mm |
| 長度 | 120 mm |
| 寬度 | 58 mm |
| 高度 | 17 mm |
| 安裝高度 | 17 mm |
| 顏色 | 藍色 (類似RAL 5005) |
| 開孔尺寸 | 86 × 36 mm |
| 螺釘孔的數量 | 4 |
| 螺釘的直徑 | 5.8 mm |
| 螺釘材質 | 不銹鋼 V2A |
| 用穿芯安裝 | 8 x KT 小 |
KEL-ER-BL 16|5 V2A
| 訂貨號 | 70004.200 |
| EAN | 4251269333828 |
| 包裝單位 | 10 |
| 安裝形式 | 用螺釘固定 |
| 電纜的數量 | 5 |
| 電纜的最大直徑 | 35 mm |
| 長度 | 120 mm |
| 寬度 | 58 mm |
| 高度 | 17 mm |
| 安裝高度 | 17 mm |
| 顏色 | 藍色 (類似RAL 5005) |
| 開孔尺寸 | 86 × 36 mm |
| 螺釘孔的數量 | 4 |
| 螺釘的直徑 | 5.8 mm |
| 螺釘材質 | 不銹鋼 V2A |
| 用穿芯安裝 | 4 x KT 小, 1 x KT 大 |
KEL-ER-BL 10|6 V2A
| 訂貨號 | 70006.200 |
| EAN | 4251269333842 |
| 包裝單位 | 10 |
| 安裝形式 | 用螺釘固定 |
| 電纜的數量 | 6 |
| 電纜的最大直徑 | 16 mm |
| 長度 | 98 mm |
| 寬度 | 58 mm |
| 高度 | 17 mm |
| 安裝高度 | 17 mm |
| 顏色 | 藍色 (類似RAL 5005) |
| 開孔尺寸 | 65 × 36 mm |
| 螺釘孔的數量 | 4 |
| 螺釘的直徑 | 5.8 mm |
| 螺釘材質 | 不銹鋼 V2A |
| 用穿芯安裝 | 6 x KT 小 |
KEL-ER-BL-B4 V2A
| 訂貨號 | 70008.200 |
| EAN | 4251269333866 |
| 包裝單位 | 10 |
| 安裝形式 | 用螺釘固定 |
| 電纜的數量 | 4 |
| 電纜的最大直徑 | 16 mm |
| 長度 | 73 mm |
| 寬度 | 58 mm |
| 高度 | 17 mm |
| 安裝高度 | 17 mm |
| 顏色 | 藍色 (類似RAL 5005) |
| 開孔尺寸 | 46 × 46 mm |
| 螺釘孔的數量 | 4 |
| 螺釘的直徑 | 5.8 mm |
| 螺釘材質 | 不銹鋼 V2A |
| 用穿芯安裝 | 4 x KT 小 |
KEL-ER-BL-E5 V2A
| 訂貨號 | 70010.200 |
| EAN | 4251269333880 |
| 包裝單位 | 10 |
| 安裝形式 | 用螺釘固定 |
| 電纜的數量 | 5 |
| 電纜的最大直徑 | 16 mm |
| 長度 | 147 mm |
| 寬度 | 39 mm |
| 高度 | 17 mm |
| 安裝高度 | 17 mm |
| 顏色 | 藍色 (類似RAL 5005) |
| 開孔尺寸 | 112 × 24 mm |
| 螺釘孔的數量 | 2 |
| 螺釘的直徑 | 5.8 mm |
| 螺釘材質 | 不銹鋼 V2A |
| 用穿芯安裝 | 5 x KT 小 |
KEL-ER-BL-E4 V2A
| 訂貨號 | 70011.200 |
| EAN | 4251269333897 |
| 包裝單位 | 10 |
| 安裝形式 | 用螺釘固定 |
| 電纜的數量 | 4 |
| 電纜的最大直徑 | 16 mm |
| 長度 | 120 |
| 寬度 | 39 mm |
| 高度 | 17 mm |
| 安裝高度 | 17 mm |
| 顏色 | 藍色 (類似RAL 5005) |
| 開孔尺寸 | 86 × 24 mm |
| 螺釘孔的數量 | 2 |
| 螺釘的直徑 | 5.8 mm |
| 螺釘材質 | 不銹鋼 V2A |
| 用穿芯安裝 | 4 x KT 小 |
KEL-ER-BL-E3 V2A
| 訂貨號 | 70012.200 |
| EAN | 4251269333903 |
| 包裝單位 | 10 |
| 安裝形式 | 用螺釘固定 |
| 電纜的數量 | 3 |
| 電纜的最大直徑 | 16 mm |
| 長度 | 98 mm |
| 寬度 | 39 mm |
| 高度 | 17 mm |
| 安裝高度 | 17 mm |
| 顏色 | 藍色 (類似RAL 5005) |
| 開孔尺寸 | 65 × 24 mm |
| 螺釘孔的數量 | 2 |
| 螺釘的直徑 | 5.8 mm |
| 螺釘材質 | 不銹鋼 V2A |
| 用穿芯安裝 | 3 x KT 小 |
