KEL-U 24|10 CR
| 訂貨號 | 54241.601 |
| EAN | 4251269326134 |
| 包裝單位 | 5 |
| 安裝形式 | 用KEL-SNAP快速安裝, 用螺釘固定 |
| 電纜的數量 | 40 |
| 電纜的最大直徑 | 17 mm |
| 長度 | 147 mm |
| 寬度 | 58 mm |
| 高度 | 17 mm |
| 安裝高度 | 17 mm |
| 開孔尺寸 | 112 × 36 mm |
| 螺釘孔的數量 | 4 |
| 螺釘的直徑 | 5.8 mm |
| 螺釘材質 | 鋼，鍍鋅 |
| 用穿芯安裝 | 10 x KT 小 |
-
產品
?
電纜引入系統應用于潔凈室
?

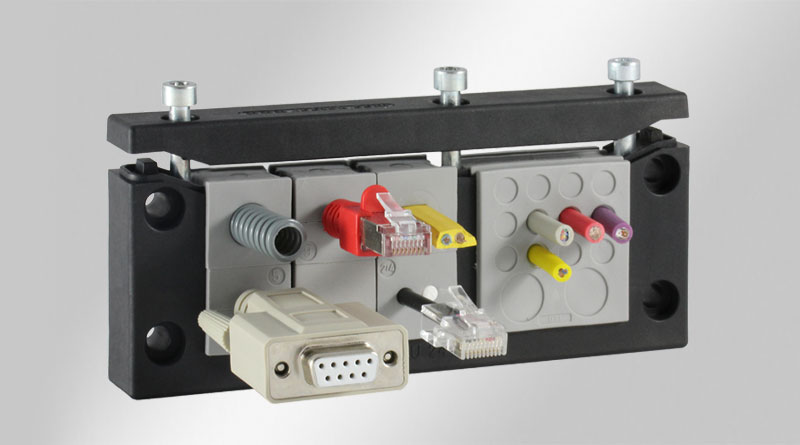

KEL-U CR 可分電纜引入框架
KEL-U CR 可分電纜引入框架
應用于潔凈室 / IP54 / UL 12
可分式電纜引入系統，用于對帶連接器的電纜進行布線和密封，提供IP54 / UL 12 等級的防護。適用電纜直徑從1到35 mm的布線，提供密封性和應力釋放。
電纜引入系統易于安裝。電纜穿芯放入框架隔層內，并在組裝過程中保持可靠的穩定性。
KEL-U CR 框架與10針，16針和24針標準重載連接器的開孔尺寸完全匹配?？梢赃x擇36 mm或46 mm高的開孔，具體取決于所布線的電纜。 KEL-U-B CR 框架匹配46×46 mm測量儀器的開孔尺寸。
單排版本 KEL-E CR 特別適用于扁平連接器。小框架非常適合狹小空間的應用。
扁平橡膠墊圈含在包裝盒中。
物料后綴為 .600 的產品根據 ISO 14644-1 進行了 1級潔凈室粒子排放測試和認證。 這些產品使用的材料已根據 VOC/SVOC（ISO 14644-8；ISO 16000-6、-9、-11、-25，VDI 2083 表 17）進行了氣體揮發測試和認證。
物料后綴為.601 的產品根據 ISO 14644-1 進行了 1 級潔凈室粒子排放測試和認證。
規格
| IP防護等級（EN 60529） | IP54 |
| UL類型等級 (UL 50E) | UL Type 12 |
| 阻燃等級 | UL94-V0, 自熄滅 |
| 溫度 | -40 C° 到 140 C° |
| 材料 | 聚酰胺 |
| 安裝形式 | 用KEL-SNAP快速安裝, 用螺釘固定 |
| 屬性 | 防震, 防紫外線, 無硅, 不銹 (V2A 型), 無鹵 |
產品優勢
- 極易安裝
- 有端頭的電纜組件的品質得以延續
- 系統升級改造和維護變得簡單快速
- 高安裝密度，廣泛的框架和穿芯型號可供選擇
- 按照 EN 62444標準消除電纜所受應力
- 很高的穩定性、防震
- 節省空間
- 當使用雙孔或者四孔穿芯時，可以大大增加安裝密度
產品類型和尺寸
KEL-U 24|10 CR (S)VOC
| 訂貨號 | 54241.600 |
| EAN | 4251269326035 |
| 包裝單位 | 5 |
| 安裝形式 | 用KEL-SNAP快速安裝, 用螺釘固定 |
| 電纜的數量 | 40 |
| 電纜的最大直徑 | 17 mm |
| 長度 | 147 mm |
| 寬度 | 58 mm |
| 高度 | 17 mm |
| 安裝高度 | 17 mm |
| 開孔尺寸 | 112 × 36 mm |
| 螺釘孔的數量 | 4 |
| 螺釘的直徑 | 5.8 mm |
| 螺釘材質 | 鋼，鍍鋅 |
| 用穿芯安裝 | 10 x KT 小 |
KEL-U 24|7 CR
| 訂貨號 | 54247.601 |
| EAN | 4251269326158 |
| 包裝單位 | 5 |
| 安裝形式 | 用KEL-SNAP快速安裝, 用螺釘固定 |
| 電纜的數量 | 25 |
| 電纜的最大直徑 | 35 mm |
| 長度 | 147 mm |
| 寬度 | 58 mm |
| 高度 | 17 mm |
| 安裝高度 | 17 mm |
| 開孔尺寸 | 112 × 36 mm |
| 螺釘孔的數量 | 4 |
| 螺釘的直徑 | 5.8 mm |
| 螺釘材質 | 鋼，鍍鋅 |
| 用穿芯安裝 | 6 x KT 小, 1 x KT 大 |
KEL-U 24|7 CR (S)VOC
| 訂貨號 | 54247.600 |
| EAN | 4251269326059 |
| 包裝單位 | 5 |
| 安裝形式 | 用KEL-SNAP快速安裝, 用螺釘固定 |
| 電纜的數量 | 25 |
| 電纜的最大直徑 | 35 mm |
| 長度 | 147 mm |
| 寬度 | 58 mm |
| 高度 | 17 mm |
| 安裝高度 | 17 mm |
| 開孔尺寸 | 112 × 36 mm |
| 螺釘孔的數量 | 4 |
| 螺釘的直徑 | 5.8 mm |
| 螺釘材質 | 鋼，鍍鋅 |
| 用穿芯安裝 | 6 x KT 小, 1 x KT 大 |
KEL-U 24|4 CR
| 訂貨號 | 54244.601 |
| EAN | 4251269326141 |
| 包裝單位 | 5 |
| 安裝形式 | 用KEL-SNAP快速安裝, 用螺釘固定 |
| 電纜的數量 | 6 |
| 電纜的最大直徑 | 35 mm |
| 長度 | 147 mm |
| 寬度 | 58 mm |
| 高度 | 17 mm |
| 安裝高度 | 17 mm |
| 開孔尺寸 | 112 × 36 mm |
| 螺釘孔的數量 | 4 |
| 螺釘的直徑 | 5.8 mm |
| 螺釘材質 | 鋼，鍍鋅 |
| 用穿芯安裝 | 2 x KT 小, 2 x KT 大 |
KEL-U 16|8 CR
| 訂貨號 | 54168.601 |
| EAN | 4251269326080 |
| 包裝單位 | 5 |
| 安裝形式 | 用KEL-SNAP快速安裝, 用螺釘固定 |
| 電纜的數量 | 32 |
| 電纜的最大直徑 | 17 mm |
| 長度 | 120 mm |
| 寬度 | 58 mm |
| 高度 | 17 mm |
| 安裝高度 | 17 mm |
| 開孔尺寸 | 86 × 36 mm |
| 螺釘孔的數量 | 4 |
| 螺釘的直徑 | 5.8 mm |
| 螺釘材質 | 鋼，鍍鋅 |
| 用穿芯安裝 | 8 x KT 小 |
KEL-U 16|8 CR (S)VOC
| 訂貨號 | 54168.600 |
| EAN | 4251269325984 |
| 包裝單位 | 5 |
| 安裝形式 | 用KEL-SNAP快速安裝, 用螺釘固定 |
| 電纜的數量 | 32 |
| 電纜的最大直徑 | 17 mm |
| 長度 | 120 mm |
| 寬度 | 58 mm |
| 高度 | 17 mm |
| 安裝高度 | 17 mm |
| 開孔尺寸 | 86 × 36 mm |
| 螺釘孔的數量 | 4 |
| 螺釘的直徑 | 5.8 mm |
| 螺釘材質 | 鋼，鍍鋅 |
| 用穿芯安裝 | 8 x KT 小 |
KEL-U 16|5 CR
| 訂貨號 | 54165.601 |
| EAN | 4251269326073 |
| 包裝單位 | 5 |
| 安裝形式 | 用KEL-SNAP快速安裝, 用螺釘固定 |
| 電纜的數量 | 17 |
| 電纜的最大直徑 | 35 mm |
| 長度 | 120 mm |
| 寬度 | 58 mm |
| 高度 | 17 mm |
| 安裝高度 | 17 mm |
| 開孔尺寸 | 86 × 36 mm |
| 螺釘孔的數量 | 4 |
| 螺釘的直徑 | 5.8 mm |
| 螺釘材質 | 鋼，鍍鋅 |
| 用穿芯安裝 | 4 x KT 小, 1 x KT 大 |
KEL-U 16|5 CR (S)VOC
| 訂貨號 | 54165.600 |
| EAN | 4251269325977 |
| 包裝單位 | 5 |
| 安裝形式 | 用KEL-SNAP快速安裝, 用螺釘固定 |
| 電纜的數量 | 17 |
| 電纜的最大直徑 | 35 mm |
| 長度 | 120 mm |
| 寬度 | 58 mm |
| 高度 | 17 mm |
| 安裝高度 | 17 mm |
| 開孔尺寸 | 86 × 36 mm |
| 螺釘孔的數量 | 4 |
| 螺釘的直徑 | 5.8 mm |
| 螺釘材質 | 鋼，鍍鋅 |
| 用穿芯安裝 | 4 x KT 小, 1 x KT 大 |
KEL-U 16|2 CR
| 訂貨號 | 54162.601 |
| EAN | 4251269326066 |
| 包裝單位 | 5 |
| 安裝形式 | 用KEL-SNAP快速安裝, 用螺釘固定 |
| 電纜的數量 | 2 |
| 電纜的最大直徑 | 35 mm |
| 長度 | 120 mm |
| 寬度 | 58 mm |
| 高度 | 17 mm |
| 安裝高度 | 17 mm |
| 開孔尺寸 | 86 × 36 mm |
| 螺釘孔的數量 | 4 |
| 螺釘的直徑 | 5.8 mm |
| 螺釘材質 | 鋼，鍍鋅 |
| 用穿芯安裝 | 2 x KT 大 |
KEL-U 10|6 CR
| 訂貨號 | 54216.601 |
| EAN | 4251269326127 |
| 包裝單位 | 5 |
| 安裝形式 | 用KEL-SNAP快速安裝, 用螺釘固定 |
| 電纜的數量 | 24 |
| 電纜的最大直徑 | 17 mm |
| 長度 | 98 mm |
| 寬度 | 58 mm |
| 高度 | 17 mm |
| 安裝高度 | 17 mm |
| 開孔尺寸 | 65 × 36 mm |
| 螺釘孔的數量 | 4 |
| 螺釘的直徑 | 5.8 mm |
| 螺釘材質 | 鋼，鍍鋅 |
| 用穿芯安裝 | 6 x KT 小 |
KEL-U 10|6 CR (S)VOC
| 訂貨號 | 54216.600 |
| EAN | 4251269326028 |
| 包裝單位 | 5 |
| 安裝形式 | 用KEL-SNAP快速安裝, 用螺釘固定 |
| 電纜的數量 | 24 |
| 電纜的最大直徑 | 17 mm |
| 長度 | 98 mm |
| 寬度 | 58 mm |
| 高度 | 17 mm |
| 安裝高度 | 17 mm |
| 開孔尺寸 | 65 × 36 mm |
| 螺釘孔的數量 | 4 |
| 螺釘的直徑 | 5.8 mm |
| 螺釘材質 | 鋼，鍍鋅 |
| 用穿芯安裝 | 6 x KT 小 |
KEL-U 10|3 CR
| 訂貨號 | 54212.601 |
| EAN | 4251269326110 |
| 包裝單位 | 5 |
| 安裝形式 | 用KEL-SNAP快速安裝, 用螺釘固定 |
| 電纜的數量 | 9 |
| 電纜的最大直徑 | 35 mm |
| 長度 | 98 mm |
| 寬度 | 58 mm |
| 高度 | 17 mm |
| 安裝高度 | 17 mm |
| 開孔尺寸 | 65 × 36 mm |
| 螺釘孔的數量 | 4 |
| 螺釘的直徑 | 5.8 mm |
| 螺釘材質 | 鋼，鍍鋅 |
| 用穿芯安裝 | 2 x KT 小, 1 x KT 大 |
KEL-U-B4 CR
| 訂貨號 | 54204.601 |
| EAN | 4251269326097 |
| 包裝單位 | 5 |
| 安裝形式 | 用KEL-SNAP快速安裝, 用螺釘固定 |
| 電纜的數量 | 16 |
| 電纜的最大直徑 | 17 mm |
| 長度 | 73 mm |
| 寬度 | 58 mm |
| 高度 | 17 mm |
| 安裝高度 | 17 mm |
| 開孔尺寸 | 46 × 46 mm |
| 螺釘孔的數量 | 4 |
| 螺釘的直徑 | 5.8 mm |
| 螺釘材質 | 鋼，鍍鋅 |
| 用穿芯安裝 | 4 x KT 小 |
KEL-U-B4 CR (S)VOC
| 訂貨號 | 54204.600 |
| EAN | 4251269325991 |
| 包裝單位 | 5 |
| 安裝形式 | 用KEL-SNAP快速安裝, 用螺釘固定 |
| 電纜的數量 | 16 |
| 電纜的最大直徑 | 17 mm |
| 長度 | 73 mm |
| 寬度 | 58 mm |
| 高度 | 17 mm |
| 安裝高度 | 17 mm |
| 開孔尺寸 | 46 × 46 mm |
| 螺釘孔的數量 | 4 |
| 螺釘的直徑 | 5.8 mm |
| 螺釘材質 | 鋼，鍍鋅 |
| 用穿芯安裝 | 4 x KT 小 |
KEL-U-B1 CR
| 訂貨號 | 54206.601 |
| EAN | 4251269326103 |
| 包裝單位 | 5 |
| 安裝形式 | 用KEL-SNAP快速安裝, 用螺釘固定 |
| 電纜的數量 | 1 |
| 電纜的最大直徑 | 35 mm |
| 長度 | 73 mm |
| 寬度 | 58 mm |
| 高度 | 17 mm |
| 安裝高度 | 17 mm |
| 開孔尺寸 | 46 × 46 mm |
| 螺釘孔的數量 | 4 |
| 螺釘的直徑 | 5.8 mm |
| 螺釘材質 | 鋼，鍍鋅 |
| 用穿芯安裝 | 1 x KT 大 |
