MIS-E3|2 KV20
| 訂貨號 | 55500 |
| EAN | 4251269337185 |
| 包裝單位 | 5 |
| 安裝形式 | 用螺釘固定 |
| 電纜的數量 | 4 |
| 電纜的最大直徑 | 15 mm |
| Cable gland | M20 (? 6 - 12 mm) |
| 長度 | 98 mm |
| 寬度 | 40.5 mm |
| 高度 | 20 mm |
| 安裝高度 | 119 mm |
| 開孔尺寸 | 65 × 24 mm |
| 螺釘孔的數量 | 2 |
| 螺釘?shù)闹睆?/td> | 5.8 mm |
| 螺釘材質 | 鋼，鍍鋅 |
| 用穿芯安裝 | 2 x KT 小 |
模塊化接口系統MIS
可分式電纜引入框架，纜與工業連接器 3A 或 4A 結合使用 / IP65 / UL type 12標準

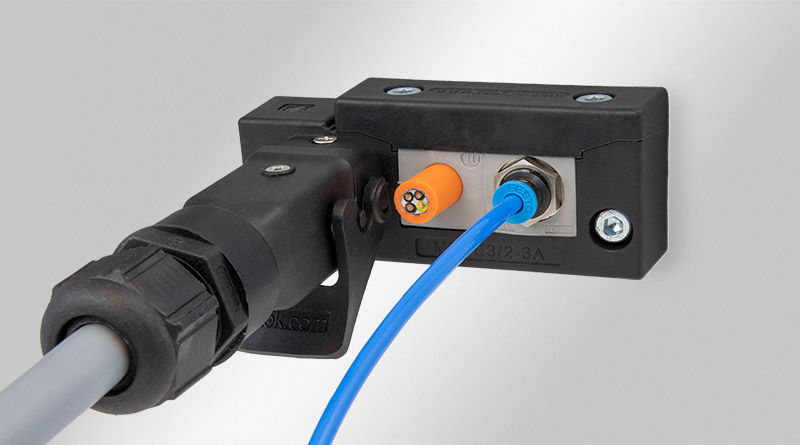

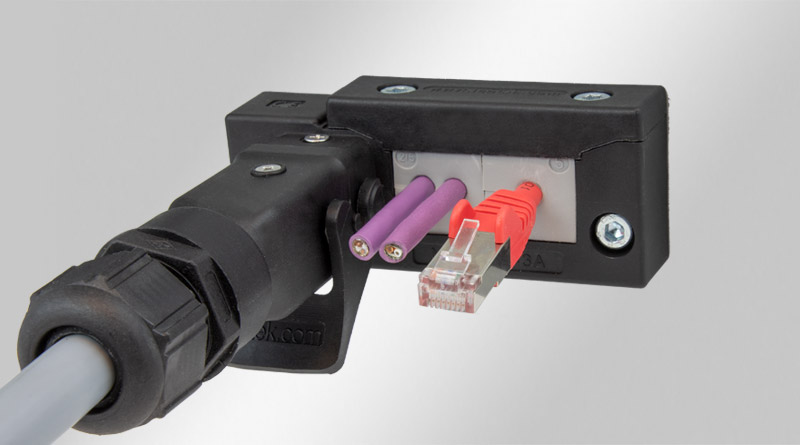

模塊化接口系統 (MIS) 是一種分體式電纜入口，用于將帶插頭和不帶插頭的電纜與工業連接器 3A 或 4A 結合使用。規格為 3A 或 4A 的工業連接器可直接插入框架。
此外，還可根據 EN 62444 標準對直徑為 1 至 15 毫米的電纜進行布線、密封和應力消除。

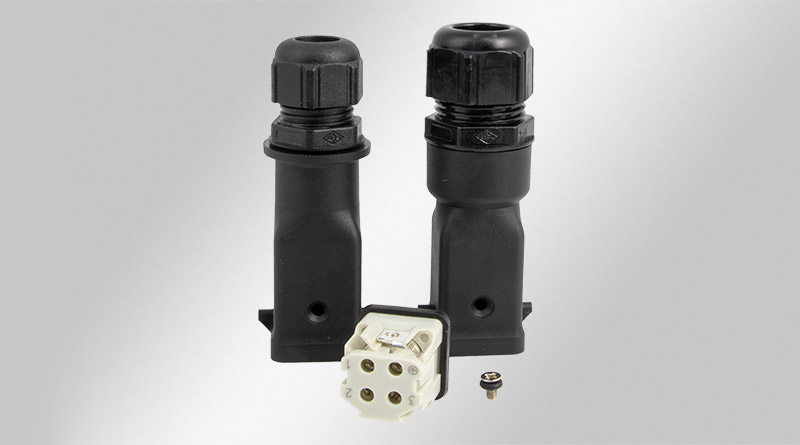

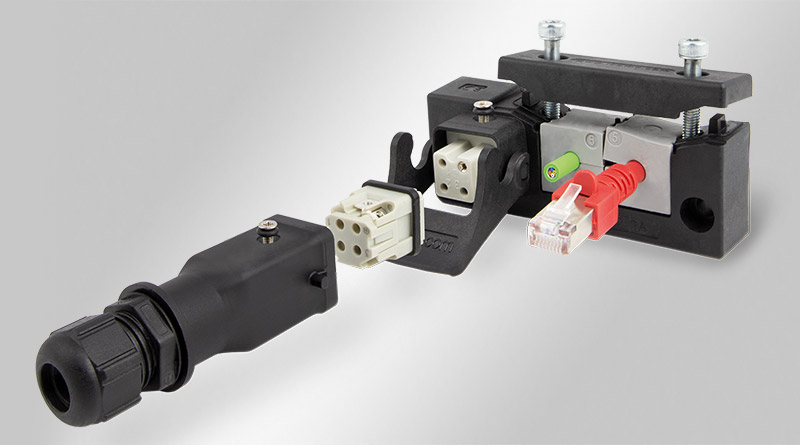

電纜引入板由一個框架（3A/4A 插座的安裝外殼）、一個蓋板、兩個螺釘和一個鎖定件組成。對應裝置包括一個 3A/4A 插針外殼和一個電纜接頭，電纜直徑為 6 - 12 mm 時為 M20，電纜直徑為 13 - 18 mm 時為 M25。

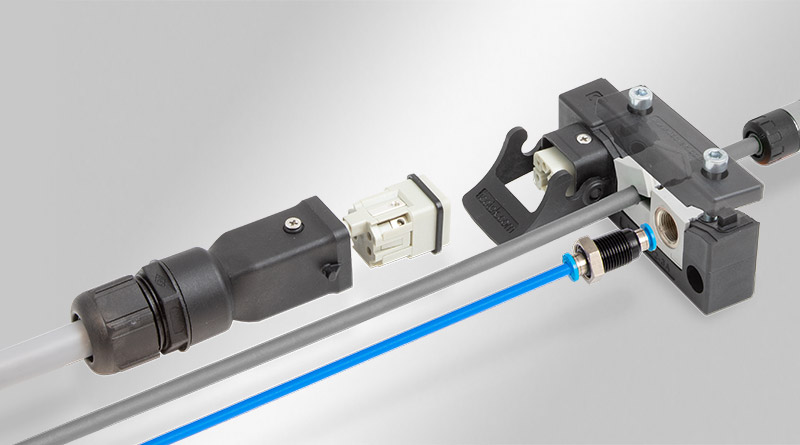

電纜穿芯穿入框架并自動固定在框架上。組裝完畢后，將蓋子擰上。然后插上插頭，并用內置的鎖扣鎖定到位。對于不需要的插頭連接，可提供保護蓋。該蓋可作為附件單獨提供。
背面的注塑密封可達到 IP65 防護等級。使用雙孔穿芯時也可達到 IP65 防護等級！選配的保護蓋防護等級為 IP54。
MIS 與眾多插頭制造商兼容并滿足 CE 標準。
該款產品可配備不同材質的螺釘：鋼螺釘或不銹鋼螺釘。也可以集成帶螺紋的電纜引入底板。 請向我們咨詢您所需要的型號。
規格
| IP防護等級（EN 60529） | IP54, IP55, IP64, IP65 |
| UL類型等級 (UL 50E) | UL Type 12 |
| 溫度 | -40 C° 到 120 C° |
| 材料 | 聚酰胺 |
| 屬性 | 防震, 防紫外線, 無鹵, 無硅, 不銹 (V2A 型) |
產品優勢
- 通過工業連接器和框架解決方案的多種組合節省空間
- 預裝配電纜的品質得以保證
- 插頭和電纜可以組合在一個框架中
- 高穩定性、抗振動
- 組裝非常簡單
- 高靈活性
- IP65（帶墊圈和正確選擇電纜穿芯）
- 應力消除符合 EN 62444
- 兼容插芯符合 CE 標準
產品類型和尺寸
MIS-E3|2 KV20 V2A
| 訂貨號 | 55500.200 |
| EAN | 4251269337253 |
| 包裝單位 | 5 |
| 安裝形式 | 用螺釘固定 |
| 電纜的數量 | 4 |
| 電纜的最大直徑 | 15 mm |
| Cable gland | M20 (? 6 - 12 mm) |
| 長度 | 98 mm |
| 寬度 | 40.5 mm |
| 高度 | 20 mm |
| 安裝高度 | 119 mm |
| 開孔尺寸 | 65 × 24 mm |
| 螺釘孔的數量 | 2 |
| 螺釘?shù)闹睆?/td> | 5.8 mm |
| 螺釘材質 | 不銹鋼 V2A |
| 用穿芯安裝 | 2 x KT 小 |
MIS-E3|2 KV25
| 訂貨號 | 55501 |
| EAN | 4251269337192 |
| 包裝單位 | 5 |
| 安裝形式 | 用螺釘固定 |
| 電纜的數量 | 4 |
| 電纜的最大直徑 | 15 mm |
| Cable gland | M25 (? 13 - 18 mm) |
| 長度 | 98 mm |
| 寬度 | 40.5 mm |
| 高度 | 20 mm |
| 安裝高度 | 119 mm |
| 開孔尺寸 | 65 × 24 mm |
| 螺釘孔的數量 | 2 |
| 螺釘?shù)闹睆?/td> | 5.8 mm |
| 螺釘材質 | 鋼，鍍鋅 |
| 用穿芯安裝 | 2 x KT 小 |
MIS-E3|2 KV25 V2A
| 訂貨號 | 55501.200 |
| EAN | 4251269337291 |
| 包裝單位 | 5 |
| 安裝形式 | 用螺釘固定 |
| 電纜的數量 | 4 |
| 電纜的最大直徑 | 15 mm |
| Cable gland | M25 (? 13 - 18 mm) |
| 長度 | 98 mm |
| 寬度 | 40.5 mm |
| 高度 | 20 mm |
| 安裝高度 | 119 mm |
| 開孔尺寸 | 65 × 24 mm |
| 螺釘孔的數量 | 2 |
| 螺釘?shù)闹睆?/td> | 5.8 mm |
| 螺釘材質 | 不銹鋼 V2A |
| 用穿芯安裝 | 2 x KT 小 |
MIS-E3|2 KV20 3A
| 訂貨號 | 55502 |
| EAN | 4251269337208 |
| 包裝單位 | 5 |
| 安裝形式 | 用螺釘固定 |
| 電纜的數量 | 4 |
| 電纜的最大直徑 | 15 mm |
| Cable gland | M20 (? 6 - 12 mm) |
| 長度 | 98 mm |
| 寬度 | 40.5 mm |
| 高度 | 20 mm |
| 安裝高度 | 119 mm |
| 開孔尺寸 | 65 × 24 mm |
| 螺釘孔的數量 | 2 |
| 螺釘?shù)闹睆?/td> | 5.8 mm |
| 螺釘材質 | 鋼，鍍鋅 |
| 用穿芯安裝 | 2 x KT 小 |
MIS-E3|2 KV20 3A V2A
| 訂貨號 | 55502.200 |
| EAN | 4251269337338 |
| 包裝單位 | 5 |
| 安裝形式 | 用螺釘固定 |
| 電纜的數量 | 4 |
| 電纜的最大直徑 | 15 mm |
| Cable gland | M20 (? 6 - 12 mm) |
| 長度 | 98 mm |
| 寬度 | 40.5 mm |
| 高度 | 20 mm |
| 安裝高度 | 119 mm |
| 開孔尺寸 | 65 × 24 mm |
| 螺釘孔的數量 | 2 |
| 螺釘?shù)闹睆?/td> | 5.8 mm |
| 螺釘材質 | 不銹鋼 V2A |
| 用穿芯安裝 | 2 x KT 小 |
MIS-E3|2 KV25 3A
| 訂貨號 | 55503 |
| EAN | 4251269337215 |
| 包裝單位 | 5 |
| 安裝形式 | 用螺釘固定 |
| 電纜的數量 | 4 |
| 電纜的最大直徑 | 15 mm |
| Cable gland | M25 (? 13 - 18 mm) |
| 長度 | 98 mm |
| 寬度 | 40.5 mm |
| 高度 | 20 mm |
| 安裝高度 | 119 mm |
| 開孔尺寸 | 65 × 24 mm |
| 螺釘孔的數量 | 2 |
| 螺釘?shù)闹睆?/td> | 5.8 mm |
| 螺釘材質 | 鋼，鍍鋅 |
| 用穿芯安裝 | 2 x KT 小 |
MIS-E3|2 KV25 3A V2A
| 訂貨號 | 55503.200 |
| EAN | 4251269337376 |
| 包裝單位 | 5 |
| 安裝形式 | 用螺釘固定 |
| 電纜的數量 | 4 |
| 電纜的最大直徑 | 15 mm |
| Cable gland | M25 (? 13 - 18 mm) |
| 長度 | 98 mm |
| 寬度 | 40.5 mm |
| 高度 | 20 mm |
| 安裝高度 | 119 mm |
| 開孔尺寸 | 65 × 24 mm |
| 螺釘孔的數量 | 2 |
| 螺釘?shù)闹睆?/td> | 5.8 mm |
| 螺釘材質 | 不銹鋼 V2A |
| 用穿芯安裝 | 2 x KT 小 |
MIS-E3|2 KV20 4A
| 訂貨號 | 55504 |
| EAN | 4251269337222 |
| 包裝單位 | 5 |
| 安裝形式 | 用螺釘固定 |
| 電纜的數量 | 4 |
| 電纜的最大直徑 | 15 mm |
| Cable gland | M20 (? 6 - 12 mm) |
| 長度 | 98 mm |
| 寬度 | 40.5 mm |
| 高度 | 20 mm |
| 安裝高度 | 119 mm |
| 開孔尺寸 | 65 × 24 mm |
| 螺釘孔的數量 | 2 |
| 螺釘?shù)闹睆?/td> | 5.8 mm |
| 螺釘材質 | 鋼，鍍鋅 |
| 用穿芯安裝 | 2 x KT 小 |
MIS-E3|2 KV20 4A V2A
| 訂貨號 | 55504.200 |
| EAN | 4251269337413 |
| 包裝單位 | 5 |
| 安裝形式 | 用螺釘固定 |
| 電纜的數量 | 4 |
| 電纜的最大直徑 | 15 mm |
| Cable gland | M20 (? 6 - 12 mm) |
| 長度 | 98 mm |
| 寬度 | 40.5 mm |
| 高度 | 20 mm |
| 安裝高度 | 119 mm |
| 開孔尺寸 | 65 × 24 mm |
| 螺釘孔的數量 | 2 |
| 螺釘?shù)闹睆?/td> | 5.8 mm |
| 螺釘材質 | 不銹鋼 V2A |
| 用穿芯安裝 | 2 x KT 小 |
MIS-E3|2 KV25 4A
| 訂貨號 | 55505 |
| EAN | 4251269337239 |
| 包裝單位 | 5 |
| 安裝形式 | 用螺釘固定 |
| 電纜的數量 | 4 |
| 電纜的最大直徑 | 15 mm |
| Cable gland | M25 (? 13 - 18 mm) |
| 長度 | 98 mm |
| 寬度 | 40.5 mm |
| 高度 | 20 mm |
| 安裝高度 | 119 mm |
| 開孔尺寸 | 65 × 24 mm |
| 螺釘孔的數量 | 2 |
| 螺釘?shù)闹睆?/td> | 5.8 mm |
| 螺釘材質 | 鋼，鍍鋅 |
| 用穿芯安裝 | 2 x KT 小 |
MIS-E3|2 KV25 4A V2A
| 訂貨號 | 55505.200 |
| EAN | 4251269337451 |
| 包裝單位 | 5 |
| 安裝形式 | 用螺釘固定 |
| 電纜的數量 | 4 |
| 電纜的最大直徑 | 15 mm |
| Cable gland | M25 (? 13 - 18 mm) |
| 長度 | 98 mm |
| 寬度 | 40.5 mm |
| 高度 | 20 mm |
| 安裝高度 | 119 mm |
| 開孔尺寸 | 65 × 24 mm |
| 螺釘孔的數量 | 2 |
| 螺釘?shù)闹睆?/td> | 5.8 mm |
| 螺釘材質 | 不銹鋼 V2A |
| 用穿芯安裝 | 2 x KT 小 |
MIS Protection cover
| 訂貨號 | 55512 |
| EAN | 4251269337246 |
| 包裝單位 | 5 |
有存貨
MIS Locking element
| 訂貨號 | 55513 |
| EAN | 4251269337567 |
| 包裝單位 | 5 |
有存貨
