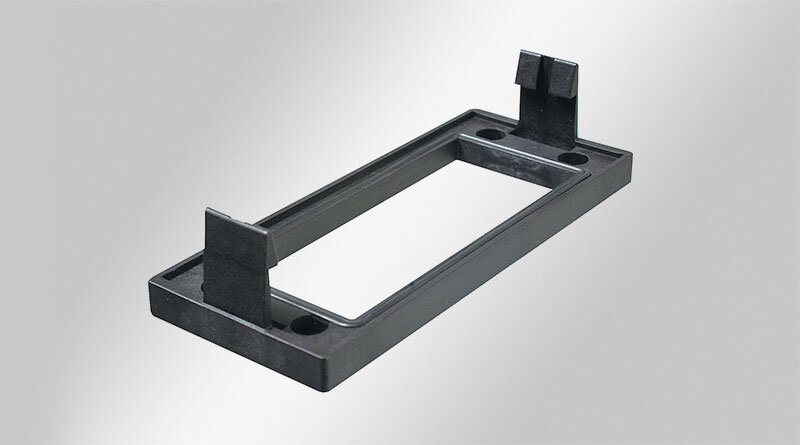

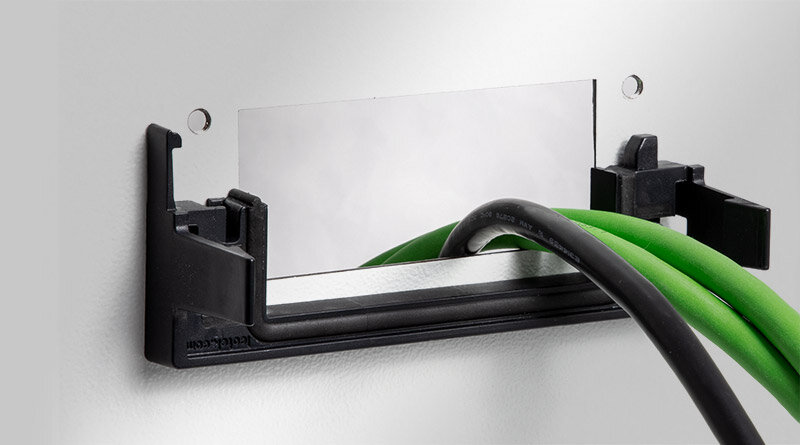

Il supporto a scatto brevettato KEL-SNAP permette un'installazione più veloce del sistema KEL / KEL-U / KEL-QUICK / KEL-FG-A.

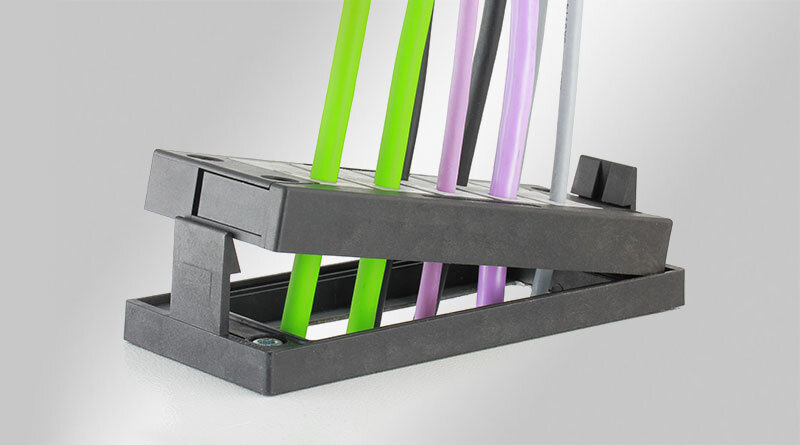

I quadri possono essere equipaggiati con il supporto KEL-SNAP e solo dopo il trasporto il relativo listello KEL può essere agganciato.

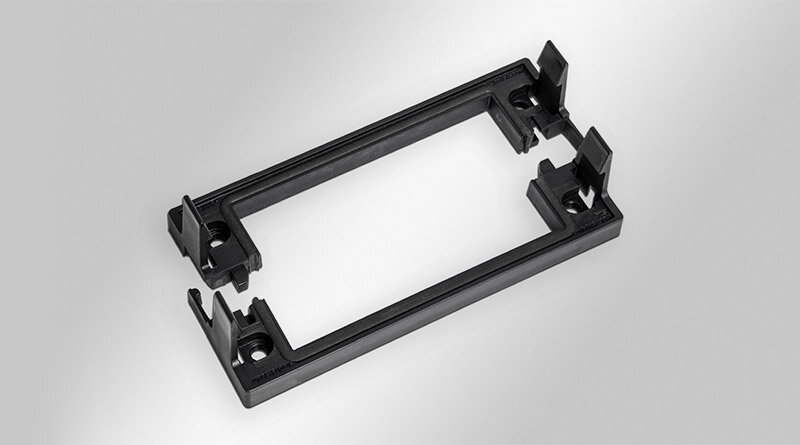

icotek offre il telaio a scatto KEL-SNAP in varie dimensioni, adesso anche nella versione divisibile KEL-SNAP-S.

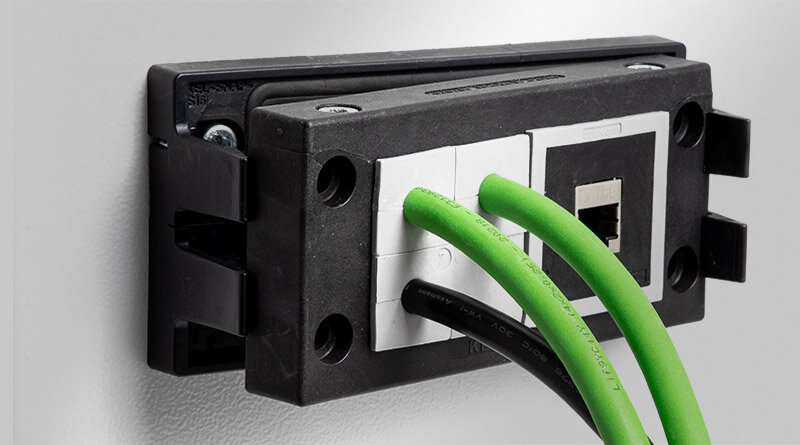

è possibile aprire sul quadro una apertura di 46 mm invece dei 36 mm. In questo modo è possibile utilizzare i connettori multipolari.
Per chiudere l'apertura dei sistemi KEL-SNAP sono disponibili le piastre cieche BPK-SNAP.
| Protezione IP (EN 60529) | IP54 |
| UL Type (UL 50E) | UL Type 12 |
| Infiammabilità | UL94-V0, autoestinguente |
| Temperatura | -40 C° … 140 C° |
| Materiale | Poliammide |
| Tipo di fissaggio | Avvitare |
| Proprietà | senza siliconi, senza alogeni |
| Codice | 42042 |
| EAN | 4251269307652 |
| Unità di imballaggio | 10 |
| Tipo di fissaggio | Avvitare |
| Lunghezza | 155 mm |
| Larghezza | 64 mm |
| Altezza | 38 mm |
| Altezza di montaggio | 38 mm |
| Numero di fori per viti | 4 |
| Diam. dei fori per viti | 5,5 mm |
| Adatto a passacavi: | KEL 24, KEL-U 24, KEL-QUICK 24, KEL-FA 24, KEL-FG-A |
| Codice | 42044 |
| EAN | 4251269307669 |
| Unità di imballaggio | 1 |
| Tipo di fissaggio | Avvitare |
| Lunghezza | 155 mm |
| Larghezza | 89 mm |
| Altezza | 38 mm |
| Altezza di montaggio | 38 mm |
| Numero di fori per viti | 4 |
| Diam. dei fori per viti | 5,5 mm |
| Adatto a passacavi: | KEL 24-E |

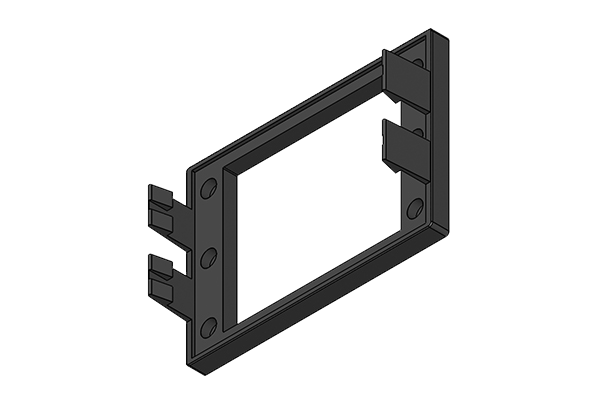

| Codice | 42046 |
| EAN | 4251269307676 |
| Unità di imballaggio | 1 |
| Tipo di fissaggio | Avvitare |
| Lunghezza | 155 mm |
| Larghezza | 108 mm |
| Altezza | 38 mm |
| Altezza di montaggio | 38 mm |
| Numero di fori per viti | 6 |
| Diam. dei fori per viti | 5,5 mm |
| Adatto a passacavi: | KEL 24-MT |

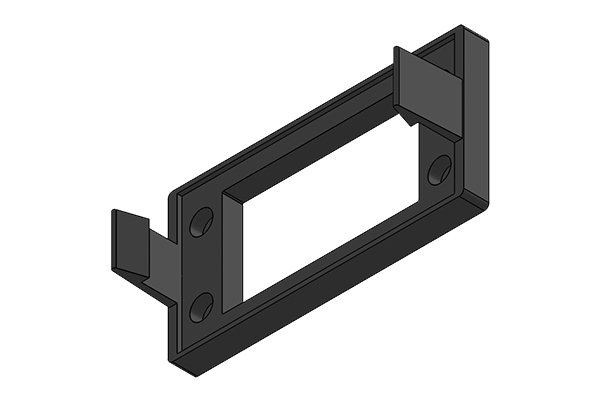

| Codice | 42040 |
| EAN | 4251269307645 |
| Unità di imballaggio | 10 |
| Tipo di fissaggio | Avvitare |
| Lunghezza | 128 mm |
| Larghezza | 64 mm |
| Altezza | 38 mm |
| Altezza di montaggio | 38 mm |
| Numero di fori per viti | 4 |
| Diam. dei fori per viti | 5,5 mm |
| Adatto a passacavi: | KEL 16, KEL-U 16, KEL-FA 16, KEL-QUICK 16 |

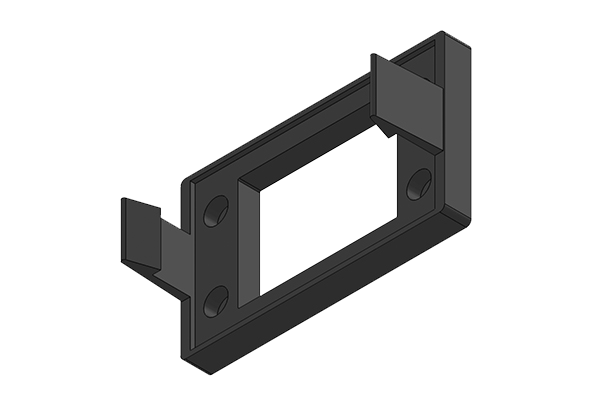

| Codice | 42039 |
| EAN | 4251269307638 |
| Unità di imballaggio | 10 |
| Tipo di fissaggio | Avvitare |
| Lunghezza | 108 mm |
| Larghezza | 64 mm |
| Altezza | 38 mm |
| Altezza di montaggio | 38 mm |
| Numero di fori per viti | 4 |
| Diam. dei fori per viti | 5,5 mm |
| Adatto a passacavi: | KEL 10, KEL-U 10, KEL-FA 10, KEL-QUICK 10 |
| Codice | 42038 |
| EAN | 4251269307621 |
| Unità di imballaggio | 10 |
| Tipo di fissaggio | Avvitare |
| Lunghezza | 81 mm |
| Larghezza | 64 mm |
| Altezza | 38 mm |
| Altezza di montaggio | 38 mm |
| Numero di fori per viti | 4 |
| Diam. dei fori per viti | 5,5 mm |
| Adatto a passacavi: | KEL-B, KEL-U-B, KEL-QUICK-B |
| Codice | 42060 |
| EAN | 4251269323720 |
| Unità di imballaggio | 10 |
| Tipo di fissaggio | Avvitare |
| Lunghezza | 155 mm |
| Larghezza | 64 mm |
| Altezza | 38 mm |
| Altezza di montaggio | 38 mm |
| Numero di fori per viti | 4 |
| Diam. dei fori per viti | 5,5 mm |
| Adatto a passacavi: | KEL 24, KEL-U 24, KEL-QUICK 24, KEL-FA 24, KEL-FG-A |

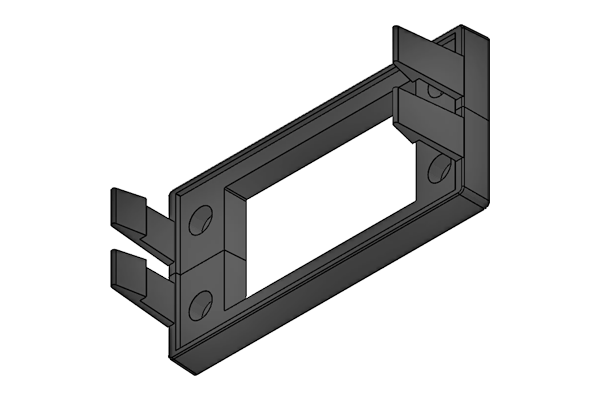

| Codice | 42061 |
| EAN | 4251269323737 |
| Unità di imballaggio | 10 |
| Tipo di fissaggio | Avvitare |
| Lunghezza | 128 mm |
| Larghezza | 64 mm |
| Altezza | 38 mm |
| Altezza di montaggio | 38 mm |
| Numero di fori per viti | 4 |
| Diam. dei fori per viti | 5,5 mm |
| Adatto a passacavi: | KEL 16, KEL-U 16, KEL-FA 16, KEL-QUICK 16 |

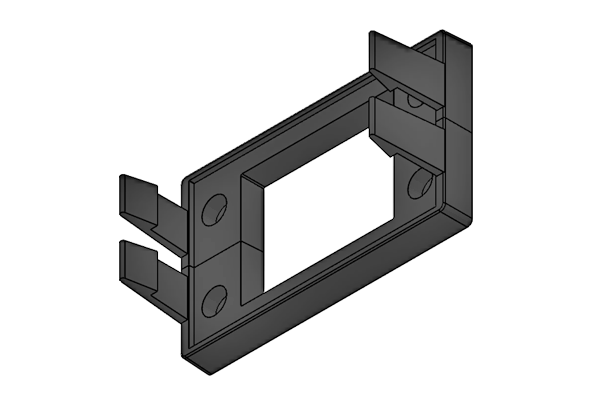

| Codice | 42062 |
| EAN | 4251269323744 |
| Unità di imballaggio | 10 |
| Tipo di fissaggio | Avvitare |
| Lunghezza | 108 mm |
| Larghezza | 64 mm |
| Altezza | 38 mm |
| Altezza di montaggio | 38 mm |
| Numero di fori per viti | 4 |
| Diam. dei fori per viti | 5,5 mm |
| Adatto a passacavi: | KEL 10, KEL-U 10, KEL-FA 10, KEL-QUICK 10 |

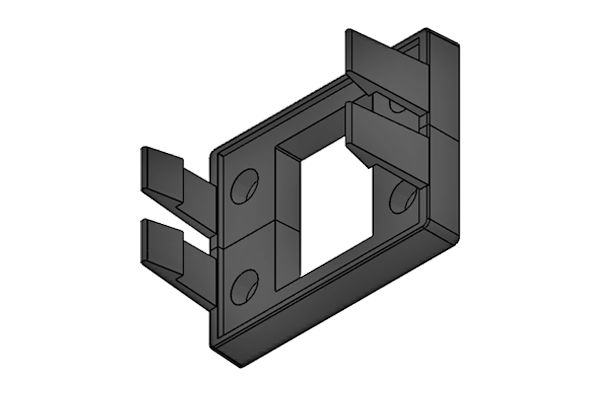

| Codice | 42063 |
| EAN | 4251269323751 |
| Unità di imballaggio | 10 |
| Tipo di fissaggio | Avvitare |
| Lunghezza | 81 mm |
| Larghezza | 64 mm |
| Altezza | 38 mm |
| Altezza di montaggio | 38 mm |
| Numero di fori per viti | 4 |
| Diam. dei fori per viti | 5,5 mm |
| Adatto a passacavi: | KEL-B, KEL-U-B, KEL-QUICK-B |
