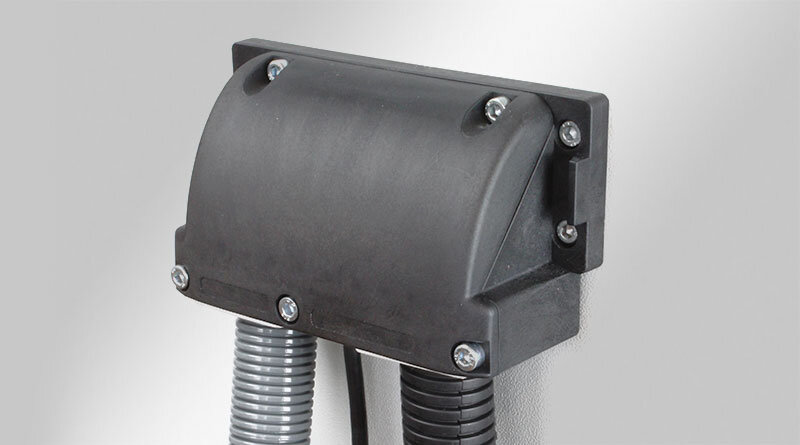

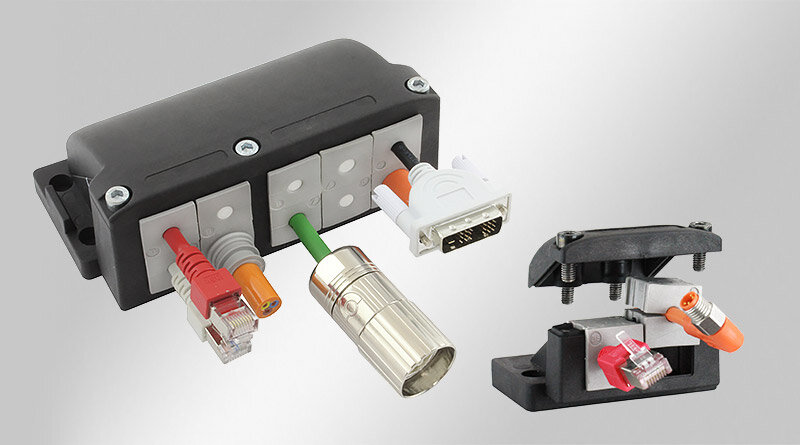

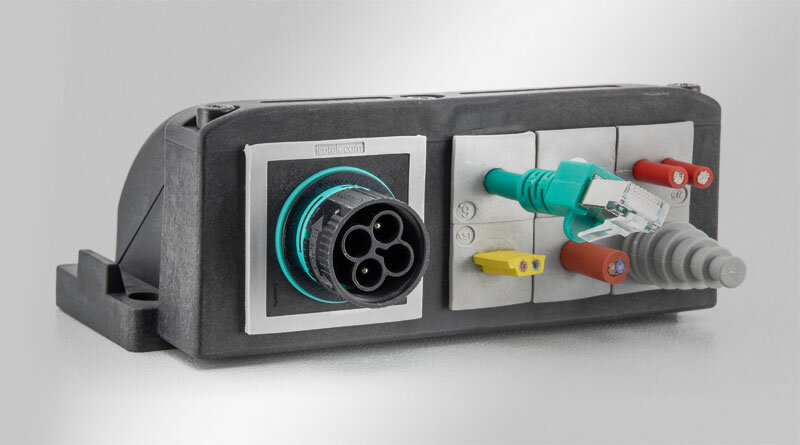

La custodia della flangia KEL-FG icotek completamente ridisegnata è ancora più robusta e facile da montare rispetto alle precedenti versioni. Le principali innovazioni di questo prodotto sono il design e le boccole filettate integrate nonché la disponibilità di 3 modelli.

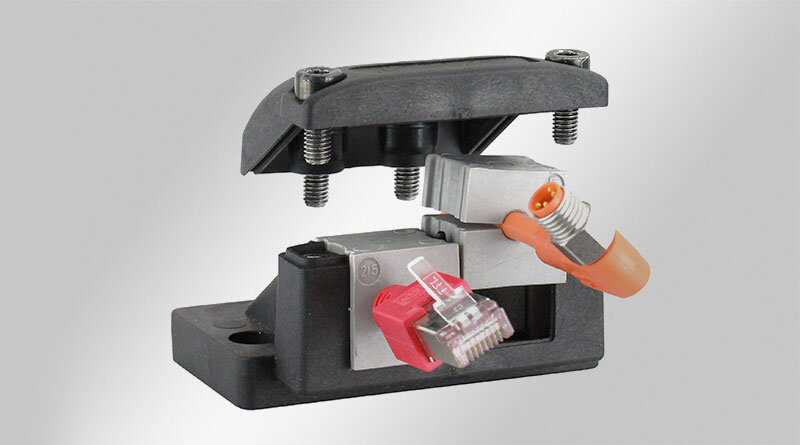

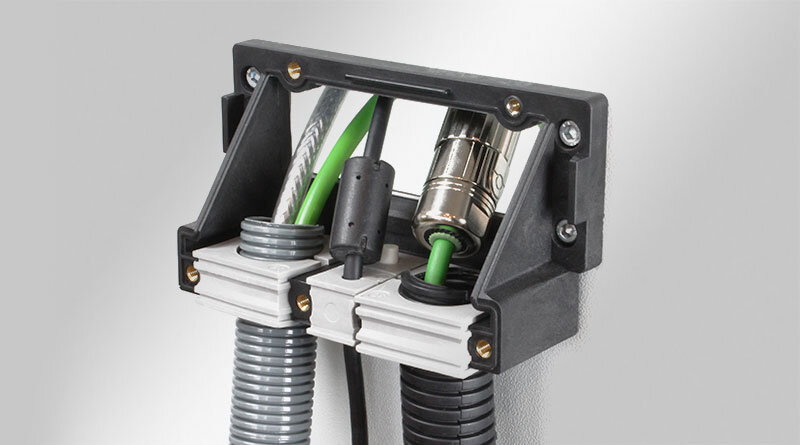

Come accadeva con la prima generazione di prodotti KEL-FG, l'instradamento dei cavi intestati o guaine, la tenuta meccanica alla trazione ad un angolo di 90 ° rispetto alla parete di un quadro o macchina secondo EN 62444 rimangono caratteristiche uniche del prodotto e punti di forza per la vendita.
Il listello KEL-FG-A è perfettamente compatibile con le aperture e fori di fissaggio dei connettori industriali standard da 24 poli. I listelli possono essere fissati tramite viti oppure a scatto utilizzando il supporto KEL-SNAP 24. Il KEL-FG-B corrisponde esattamente alle aperture 36 × 46 mm. La forma stretta dei listelli a riga singola KEL-FG-E è l'ideale per applicazioni in cui lo spazio a disposizione è limitato.
La guarnizione di tenuta è inclusa nella fornitura.
Questo prodotto è disponibile in diverse versioni: Con viti in acciaio o viti in acciaio inox. Esiste anche la possibilità di inserire boccole filettate. Chiedeteci la variante desiderata.
La versione con boccole filettate permette di fissare il passacavo avvitando dall'interno dell'alloggiamento. Prevenendo la possibilità di svitare dall'esterno (protezione anti vandalismo).
| Protezione IP (EN 60529) | IP54 |
| UL Type (UL 50E) | UL Type 12 |
| Infiammabilità | UL94-V0, autoestinguente |
| Temperatura | -40 C° … 140 C° |
| Materiale | Poliammide |
| Tipo di fissaggio | Avvitare, Ad innesto con KEL-SNAP |
| Proprietà | prova di vibrazioni, senza siliconi, inossidabile (versioni con viti V2A), senza alogeni |
| Codice | 42320 |
| EAN | 4251269308437 |
| Unità di imballaggio | 1 |
| Tipo di fissaggio | Avvitare, Ad innesto con KEL-SNAP |
| Per il numero di cavi | 40 |
| Max. diametro del cavo | 17 mm |
| Lunghezza | 147 mm |
| Larghezza | 80 mm |
| Altezza | 57,5 mm |
| Altezza di montaggio | 57,5 mm |
| Apertura | 112 × 36 mm |
| Numero di fori per viti | 4 |
| Diam. dei fori per viti | 5,5 mm |
| Materiale delle viti | Acciaio con zincatura galvanica |
| Adatto per gommini | 10 x KT piccolo |
| Codice | 42320.200 |
| EAN | 4251269308444 |
| Unità di imballaggio | 1 |
| Tipo di fissaggio | Avvitare, Ad innesto con KEL-SNAP |
| Per il numero di cavi | 40 |
| Max. diametro del cavo | 17 mm |
| Lunghezza | 147 mm |
| Larghezza | 80 mm |
| Altezza | 57,5 mm |
| Altezza di montaggio | 57,5 mm |
| Apertura | 112 × 36 mm |
| Numero di fori per viti | 4 |
| Diam. dei fori per viti | 5,5 mm |
| Materiale delle viti | Acciaio inox V2A |
| Adatto per gommini | 10 x KT piccolo |
| Codice | 42322 |
| EAN | 4251269308451 |
| Unità di imballaggio | 1 |
| Tipo di fissaggio | Avvitare, Ad innesto con KEL-SNAP |
| Per il numero di cavi | 25 |
| Max. diametro del cavo | 35 mm |
| Lunghezza | 147 mm |
| Larghezza | 80 mm |
| Altezza | 57,5 mm |
| Altezza di montaggio | 57,5 mm |
| Apertura | 112 × 36 mm |
| Numero di fori per viti | 4 |
| Diam. dei fori per viti | 5,5 mm |
| Materiale delle viti | Acciaio con zincatura galvanica |
| Adatto per gommini | 6 x KT piccolo , 1 x KT grande |
| Codice | 42322.200 |
| EAN | 4251269308468 |
| Unità di imballaggio | 1 |
| Tipo di fissaggio | Avvitare, Ad innesto con KEL-SNAP |
| Per il numero di cavi | 25 |
| Max. diametro del cavo | 35 mm |
| Lunghezza | 147 mm |
| Larghezza | 80 mm |
| Altezza | 57,5 mm |
| Altezza di montaggio | 57,5 mm |
| Apertura | 112 × 36 mm |
| Numero di fori per viti | 4 |
| Diam. dei fori per viti | 5,5 mm |
| Materiale delle viti | Acciaio inox V2A |
| Adatto per gommini | 6 x KT piccolo , 1 x KT grande |
| Codice | 42324 |
| EAN | 4251269308475 |
| Unità di imballaggio | 1 |
| Tipo di fissaggio | Avvitare, Ad innesto con KEL-SNAP |
| Per il numero di cavi | 10 |
| Max. diametro del cavo | 35 mm |
| Lunghezza | 147 mm |
| Larghezza | 80 mm |
| Altezza | 57,5 mm |
| Altezza di montaggio | 57,5 mm |
| Apertura | 112 × 36 mm |
| Numero di fori per viti | 4 |
| Diam. dei fori per viti | 5,5 mm |
| Materiale delle viti | Acciaio con zincatura galvanica |
| Adatto per gommini | 2 x KT piccolo , 2 x KT grande |
| Codice | 42324.200 |
| EAN | 4251269308482 |
| Unità di imballaggio | 1 |
| Tipo di fissaggio | Avvitare, Ad innesto con KEL-SNAP |
| Per il numero di cavi | 10 |
| Max. diametro del cavo | 35 mm |
| Lunghezza | 147 mm |
| Larghezza | 80 mm |
| Altezza | 57,5 mm |
| Altezza di montaggio | 57,5 mm |
| Apertura | 112 × 36 mm |
| Numero di fori per viti | 4 |
| Diam. dei fori per viti | 5,5 mm |
| Materiale delle viti | Acciaio inox V2A |
| Adatto per gommini | 2 x KT piccolo , 2 x KT grande |
| Codice | 42246 |
| EAN | 4251269332647 |
| Unità di imballaggio | 1 |
| Lunghezza | 145 mm |
| Larghezza | 56 mm |
| Altezza | 2,5 mm |
| Altezza di montaggio | 2,5 mm |
| Apertura | 112 × 36 mm |
| Numero di fori per viti | 4 |
| Diam. dei fori per viti | 6 mm |
| Colore | nero |
| Adatto a passacavi: | KEL 24, KEL-U 24, KEL-ER 24, KEL-QUICK 24, KEL-FG-A, KEL-FG-ER A |
| Codice | 42330 |
| EAN | 4251269308499 |
| Unità di imballaggio | 1 |
| Tipo di fissaggio | Avvitare, Ad innesto con KEL-SNAP |
| Per il numero di cavi | 16 |
| Max. diametro del cavo | 17 mm |
| Lunghezza | 79,8 mm |
| Larghezza | 80 mm |
| Altezza | 57,5 mm |
| Altezza di montaggio | 57,5 mm |
| Numero di fori per viti | 4 |
| Diam. dei fori per viti | 5,5 mm |
| Materiale delle viti | Acciaio con zincatura galvanica |
| Adatto per gommini | 4 x KT piccolo |
| Codice | 42330.200 |
| EAN | 4251269308505 |
| Unità di imballaggio | 1 |
| Tipo di fissaggio | Avvitare, Ad innesto con KEL-SNAP |
| Per il numero di cavi | 16 |
| Max. diametro del cavo | 17 mm |
| Lunghezza | 79,8 mm |
| Larghezza | 80 mm |
| Altezza | 57,5 mm |
| Altezza di montaggio | 57,5 mm |
| Numero di fori per viti | 4 |
| Diam. dei fori per viti | 5,5 mm |
| Materiale delle viti | Acciaio inox V2A |
| Adatto per gommini | 4 x KT piccolo |
| Codice | 42332 |
| EAN | 4251269308512 |
| Unità di imballaggio | 1 |
| Tipo di fissaggio | Avvitare, Ad innesto con KEL-SNAP |
| Per il numero di cavi | 1 |
| Max. diametro del cavo | 35 mm |
| Lunghezza | 79,8 mm |
| Larghezza | 80 mm |
| Altezza | 57,5 mm |
| Altezza di montaggio | 57,5 mm |
| Numero di fori per viti | 4 |
| Diam. dei fori per viti | 5,5 mm |
| Materiale delle viti | Acciaio con zincatura galvanica |
| Adatto per gommini | 1 x KT grande |
| Codice | 42332.200 |
| EAN | 4251269308529 |
| Unità di imballaggio | 1 |
| Tipo di fissaggio | Avvitare, Ad innesto con KEL-SNAP |
| Per il numero di cavi | 1 |
| Max. diametro del cavo | 35 mm |
| Lunghezza | 79,8 mm |
| Larghezza | 80 mm |
| Altezza | 57,5 mm |
| Altezza di montaggio | 57,5 mm |
| Numero di fori per viti | 4 |
| Diam. dei fori per viti | 5,5 mm |
| Materiale delle viti | Acciaio inox V2A |
| Adatto per gommini | 1 x KT grande |
| Codice | 42331 |
| EAN | 4251269332715 |
| Unità di imballaggio | 1 |
| Lunghezza | 72,85 mm |
| Larghezza | 55,6 mm |
| Altezza | 2,5 mm |
| Altezza di montaggio | 2,5 mm |
| Apertura | 46 × 46 mm |
| Numero di fori per viti | 4 |
| Diam. dei fori per viti | 9,5 mm |
| Colore | nero |
| Adatto a passacavi: | KEL-FG-B, KEL-FG-ER B |
| Codice | 42336 |
| EAN | 4251269316623 |
| Unità di imballaggio | 5 |
| Tipo di fissaggio | Avvitare, Ad innesto con KEL-SNAP |
| Per il numero di cavi | 20 |
| Max. diametro del cavo | 17 mm |
| Lunghezza | 147 mm |
| Larghezza | 53 mm |
| Altezza | 38 mm |
| Altezza di montaggio | 38 mm |
| Apertura | 112 × 24 mm |
| Numero di fori per viti | 2 |
| Diam. dei fori per viti | 5,5 mm |
| Materiale delle viti | Acciaio con zincatura galvanica |
| Adatto per gommini | 5 x KT piccolo |
| Codice | 42336.200 |
| EAN | 4251269316647 |
| Unità di imballaggio | 5 |
| Tipo di fissaggio | Avvitare, Ad innesto con KEL-SNAP |
| Per il numero di cavi | 20 |
| Max. diametro del cavo | 17 mm |
| Lunghezza | 147 mm |
| Larghezza | 53 mm |
| Altezza | 38 mm |
| Altezza di montaggio | 38 mm |
| Apertura | 112 × 24 mm |
| Numero di fori per viti | 2 |
| Diam. dei fori per viti | 5,5 mm |
| Materiale delle viti | Acciaio inox V2A |
| Adatto per gommini | 5 x KT piccolo |
| Codice | 42334 |
| EAN | 4251269316616 |
| Unità di imballaggio | 5 |
| Tipo di fissaggio | Avvitare, Ad innesto con KEL-SNAP |
| Per il numero di cavi | 12 |
| Max. diametro del cavo | 17 mm |
| Lunghezza | 100 mm |
| Larghezza | 53 mm |
| Altezza | 38 mm |
| Altezza di montaggio | 38 mm |
| Apertura | 65 × 24 mm |
| Numero di fori per viti | 2 |
| Diam. dei fori per viti | 5,5 mm |
| Materiale delle viti | Acciaio con zincatura galvanica |
| Adatto per gommini | 3 x KT piccolo |
| Codice | 42334.200 |
| EAN | 4251269316630 |
| Unità di imballaggio | 5 |
| Tipo di fissaggio | Avvitare, Ad innesto con KEL-SNAP |
| Per il numero di cavi | 12 |
| Max. diametro del cavo | 17 mm |
| Lunghezza | 100 mm |
| Larghezza | 53 mm |
| Altezza | 38 mm |
| Altezza di montaggio | 38 mm |
| Apertura | 65 × 24 mm |
| Numero di fori per viti | 2 |
| Diam. dei fori per viti | 5,5 mm |
| Materiale delle viti | Acciaio inox V2A |
| Adatto per gommini | 3 x KT piccolo |
| Codice | 42333 |
| EAN | 4251269317996 |
| Unità di imballaggio | 5 |
| Tipo di fissaggio | Avvitare, Ad innesto con KEL-SNAP |
| Per il numero di cavi | 8 |
| Max. diametro del cavo | 17 mm |
| Lunghezza | 73 mm |
| Larghezza | 53 mm |
| Altezza | 38 mm |
| Altezza di montaggio | 38 mm |
| Apertura | 43 × 24 mm |
| Numero di fori per viti | 2 |
| Diam. dei fori per viti | 5,5 mm |
| Materiale delle viti | Acciaio con zincatura galvanica |
| Adatto per gommini | 2 x KT piccolo |
| Codice | 42333.200 |
| EAN | 4251269318009 |
| Unità di imballaggio | 5 |
| Tipo di fissaggio | Avvitare, Ad innesto con KEL-SNAP |
| Per il numero di cavi | 8 |
| Max. diametro del cavo | 17 mm |
| Lunghezza | 73 mm |
| Larghezza | 53 mm |
| Altezza | 38 mm |
| Altezza di montaggio | 38 mm |
| Apertura | 43 × 24 mm |
| Numero di fori per viti | 2 |
| Diam. dei fori per viti | 5,5 mm |
| Materiale delle viti | Acciaio inox V2A |
| Adatto per gommini | 2 x KT piccolo |
| Codice | 42251 |
| EAN | 4251269332654 |
| Unità di imballaggio | 1 |
| Lunghezza | 147 mm |
| Larghezza | 40 mm |
| Altezza | 2,5 mm |
| Altezza di montaggio | 2,5 mm |
| Apertura | 112 × 24 mm |
| Numero di fori per viti | 2 |
| Diam. dei fori per viti | 6 mm |
| Colore | nero |
| Adatto a passacavi: | KEL-E5, KEL-ER-E5, KEL-QUICK-E5, KEL-FG-E5, KEL-FG-ER E5, KEL-FL 4 |
| Codice | 42197 |
| EAN | 4251269332623 |
| Unità di imballaggio | 1 |
| Lunghezza | 98 mm |
| Larghezza | 40 mm |
| Altezza | 2,5 mm |
| Altezza di montaggio | 2,5 mm |
| Apertura | 65 × 24 mm |
| Numero di fori per viti | 2 |
| Diam. dei fori per viti | 6 mm |
| Colore | nero |
| Adatto a passacavi: | KEL-E3, KEL-ER-E3, KEL-QUICK-E3, KEL-FG-E3, KEL-FG-ER E3, KEL-FL 2 |
| Codice | 42256 |
| EAN | 4251269332692 |
| Unità di imballaggio | 1 |
| Lunghezza | 72,8 mm |
| Larghezza | 40 mm |
| Altezza | 2,5 mm |
| Altezza di montaggio | 2,5 mm |
| Apertura | 43 × 24 mm |
| Numero di fori per viti | 2 |
| Diam. dei fori per viti | 6 mm |
| Colore | nero |
| Adatto a passacavi: | KEL-E2, KEL-ER-E2, KEL-QUICK-E2, KEL-FG-E2, KEL-FG-ER E2, KEL-FL 1 |
Convinci te stesso dell'assemblaggio semplice
e veloce dei nostri prodotti.
Guarda il video di montaggio!
Trova sempre il telaio e i gommini giusti per il tuo ingresso cavi!
Il supporto a scatto permette un'installazione più veloce dei sistemi KEL / KEL-U / KEL-QUICK.
I gommini divisibili KT per diametro del cavo 1 - 35 mm sono utilizzabili con i sistemi passacavo KEL / pressacavi KVT.
I gommini divisibili KT per diametro del cavo 1 - 35 mm sono utilizzabili con i sistemi passacavo KEL / pressacavi KVT. Maggiore resistenza chimica.
I gommini multiforo / speciali KT per diametro del cavo 1 - 8 mm sono utilizzabili con i sistemi passacavo KEL / pressacavi KVT.
I gommini multiforo / speciali KT per diametro del cavo 1 - 8 mm sono utilizzabili con i sistemi passacavo KEL / pressacavi KVT. Maggiore resistenza chimica.
I gommini divisibili e multi-range sono utilizzabili con i sistemi passacavo KEL / pressacavi KVT.
I gommini divisibili e multi-range sono utilizzabili con i sistemi passacavo KEL / pressacavi KVT.
I gommini piramidali multi-range accettano cavi con un più ampio intervallo di diametri del cavo da 3 a 26 mm.
I gommini piramidali multi-range accettano cavi con un più ampio intervallo di diametri del cavo da 3 a 26 mm. Maggiore resistenza chimica. Alta resistencia a productos químicos.
Gommini multi-range con membrane circolari che accettano cavi con un più ampio intervallo di diametri del cavo da 4 a 28 mm.
Gommini multi-range che accettano cavi con un più ampio intervallo di diametri del cavo da 2.5 a 33 mm.
Gommini passacavo con membrane che sono utilizzabili per il passaggio di un elevato numero di cavi non intestati.
Gommini adattatori con filettature metriche integrate per il montaggio di connettori metrici.
Gommini adattatori per fori e aperture personalizzati. Protezione fino a IP65.
Gommini adattatori con coperchio di protezione per un montaggio a scatto di tutti i moduli Keystone.
Gommini adattatori per un montaggio a scatto di tutti i moduli Keystone.
Gommini adattatori per la tecnologia PushPull per la connessione di apparecchiature.
Gommini adattatori AT-FL per connettori a flange quadrate di dimensioni 19,8 x 19,8 mm (M23).
Collettori EMC per listelli e supporti passacavo. Passaggio cavi, fissaggio meccanico e schermatura EMC in un'unica soluzione.
Collettori EMC per listelli e supporti passacavo. Passaggio cavi, fissaggio meccanico e schermatura EMC in un'unica soluzione.
Dimensionati per connettori industriali multipolari ed i sistemi passacavo della icotek.
Guarnizioni di protezione alla propagazione del fuoco per passacavi BS di icotek, certificate per l'utilizzo nel settore ferroviario.
Con la scatola di distribuzione, i cavi instradati centralmente possono essere ruotati di 360° ed uscire in qualsiasi direzione desiderata. Possono essere utilizzati cavi con e senza connettottore.
Flangia (basati su gommini KT) a 90° per l'ingresso del cavo con protezione IP65. Possibilità di ampio raggio di curvatura dei cavi (r max. = 150 mm).
Listelli passacavo (basati su gommini KT) per cavi precablati con protezione certificata IP54. Compatibile con le aperture e fori di fissaggio dei connettori industriali standard.
Listelli passacavo (basati su gommini KT) a chiusura rapida per cavi intestati con protezione IP54 / UL Type 12.
Listelli passacavo classico (basati su gommini KT) per cavi precablati con protezione certificata IP54. Compatibile con le aperture e fori di fissaggio dei connettori industriali standard.
Pressacavi divisibili (basati su gommini KT) per aperture metriche M20 / M25 / M32 / M40 / M50 / M63.
Pressacavi ad innesto (basati su gommini KT) adatti per l'installazione semplice e rapida di cavi o guaine senza l'ausilio di attrezzi. Per aperture metriche M32 / M40 / M63.
Rivetti in plastica per l'installazione senza viti dei listelli a spazzole KEL-BES e KEL-BES-S.
Listelli fissacavo per la guida DIN TH 35 e la guida C 30.
Collettori EMC per fissare fino a 12 molle di schermatura.
Molle di schermatura che sono facilmente fissate a parete tramite viti.
Listelli passacavo per cavi precablati con guarnizioni di protezione alla propagazione del fuoco. Protezione IP66.
