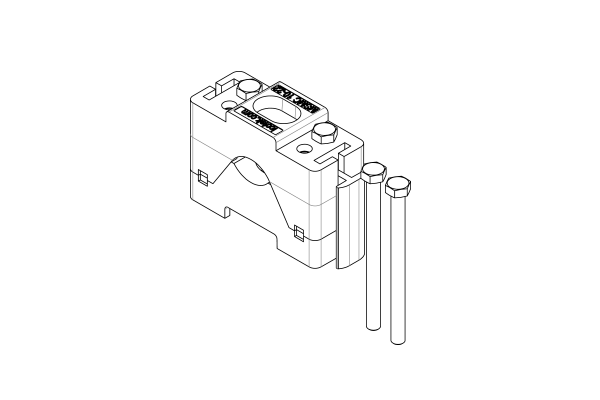

MSMC 10-22 Set A
| 訂貨號 | 32400 |
| EAN | 4251269335860 |
| 包裝單位 | 5 |
| 安裝形式 | 用螺釘固定 |
| 安裝位置 | 金屬片, C-型導軌, 通用 |
| 長度 | 64 mm |
| 寬度 | 26 mm |
| 高度 | 47 mm |
| 螺釘孔的數量 | 1 |
| 螺釘的直徑 | 5.2 mm |
| 對于電纜直徑 | 1 x 10 - 22 mm |
MSMC | 模塊化可堆疊電纜夾
適用于電纜直徑 10 - 55 毫米
模塊化可堆疊電纜夾 MSMC 可以方便、快速、安全地固定電纜、管道和其它圓柱形部件。夾緊范圍最大可達 16 毫米。

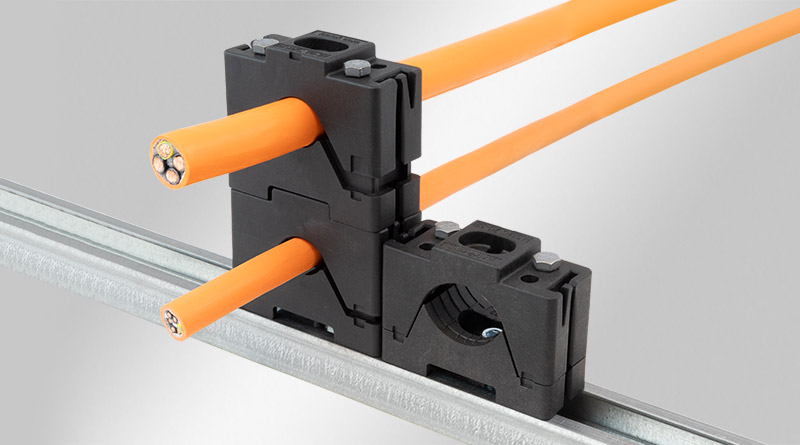

這種電纜夾的最大優點是可以通過堆疊或排列的方式輕松擴展。通過使用 CMC30 耦合片，可以將不同的電纜夾相互連接。得益于電纜夾和螺釘的材質，MSMC 具有極高的防腐蝕性能。

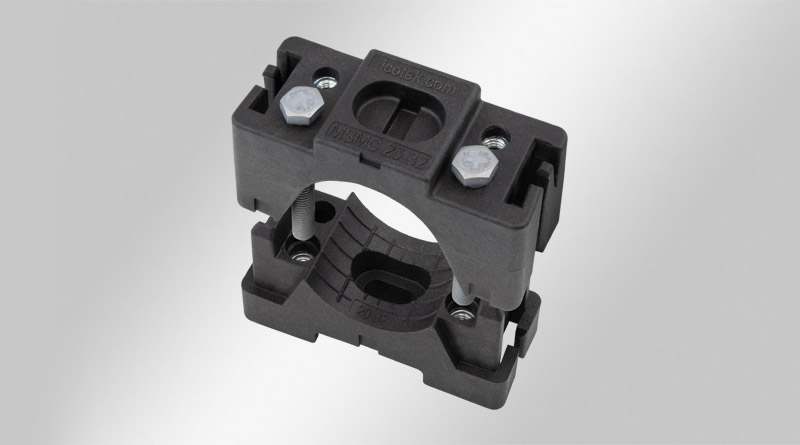

電纜夾由上、下兩部分和六角螺釘組成。耦合片可以輕松地將多個電纜夾橫向連接在一起。支撐面的縱向和橫向槽紋可吸收扭力和拉力。中央安裝點（槽孔）在許多表面上都具有很高的靈活性。為了獲得更高的穩定性和抗扭性，可使用兩個長螺釘進行固定。
電纜夾套裝 A用于排列和堆疊安裝，套裝 B用于排列安裝。套裝 B 包括一個電纜夾（上、下兩部分）、一個耦合片和兩個短六角螺釘。而套裝 A 增加了兩個長六角螺釘。
電纜夾可選裝滑動螺母，用于安裝在35 mm / 40 mm C 型導軌上。
* IEC 61914: 短路強度測試尚未進行
規格
| 阻燃等級 | UL94-V0, 自熄滅 |
| 溫度 | -40 C° 到 140 C° |
| 材料 | 底架: 聚酰胺 用螺釘固定: 鋼，鋅/鎳 (ISO 4017) |
| 安裝形式 | 用螺釘固定 |
| 安裝位置 | 金屬片, C-型導軌, 通用 |
| 屬性 | 防震, 無硅, 無鹵, 防紫外線 |
產品優勢

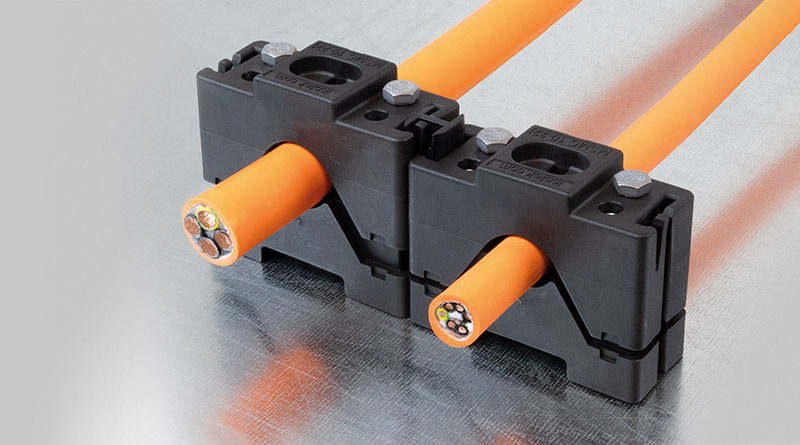

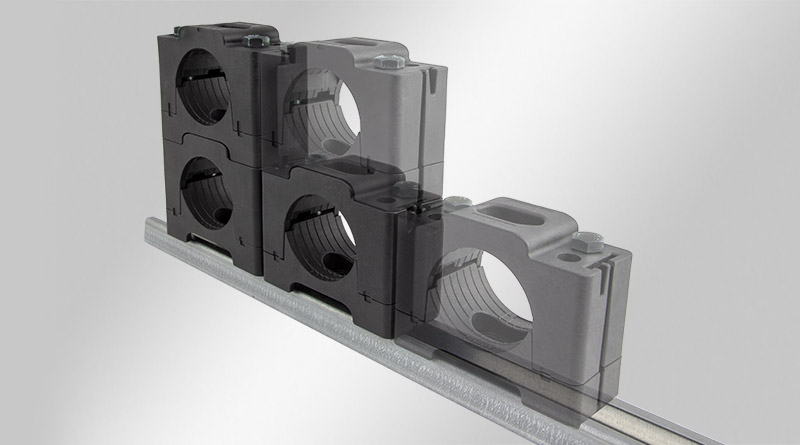

- 多個電纜夾可排成一排或堆疊在一起
- 電纜直徑最大可達 16 毫米
- 專為高應力消除而設計
- 適用于直徑達 55 毫米的大電纜
- 適用于大彎曲半徑的剛性電纜
- 可安裝在面板或 C 型導軌上
- 半殼上的凹槽可吸收拉力和扭力
- 通過兩個通孔螺栓固定進行防旋轉鎖定
- 耦合片可以用作輔助上部疊裝
- 耐候性材料

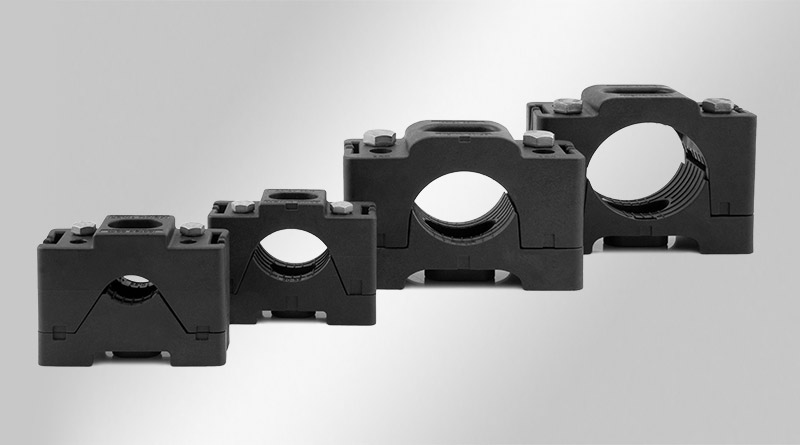

產品類型和尺寸
MSMC 10-22 Set B
| 訂貨號 | 32401 |
| EAN | 4251269335877 |
| 包裝單位 | 5 |
| 安裝形式 | 用螺釘固定 |
| 安裝位置 | 金屬片, C-型導軌, 通用 |
| 長度 | 64 mm |
| 寬度 | 26 mm |
| 高度 | 47 mm |
| 螺釘孔的數量 | 1 |
| 螺釘的直徑 | 5.2 mm |
| 對于電纜直徑 | 1 x 10 - 22 mm |
MSMC 20-32 Set A
| 訂貨號 | 32410 |
| EAN | 4251269335884 |
| 包裝單位 | 5 |
| 安裝形式 | 用螺釘固定 |
| 安裝位置 | 金屬片, C-型導軌, 通用 |
| 長度 | 64 mm |
| 寬度 | 26 mm |
| 高度 | 47 mm |
| 螺釘孔的數量 | 1 |
| 螺釘的直徑 | 5.2 mm |
| 對于電纜直徑 | 1 x 20 - 32 mm |
MSMC 20-32 Set B
| 訂貨號 | 32411 |
| EAN | 4251269335891 |
| 包裝單位 | 5 |
| 安裝形式 | 用螺釘固定 |
| 安裝位置 | 金屬片, C-型導軌, 通用 |
| 長度 | 64 mm |
| 寬度 | 26 mm |
| 高度 | 47 mm |
| 螺釘孔的數量 | 1 |
| 螺釘的直徑 | 5.2 mm |
| 對于電纜直徑 | 1 x 20 - 32 mm |
MSMC 30-46 Set A
| 訂貨號 | 32420 |
| EAN | 4251269334665 |
| 包裝單位 | 5 |
| 安裝形式 | 用螺釘固定 |
| 安裝位置 | 金屬片, C-型導軌, 通用 |
| 長度 | 100 mm |
| 寬度 | 40 mm |
| 高度 | 64.5 mm |
| 螺釘孔的數量 | 1 |
| 螺釘的直徑 | 8.2 mm |
| 對于電纜直徑 | 1 x 30 - 46 mm |
MSMC 30-46 Set B
| 訂貨號 | 32421 |
| EAN | 4251269334672 |
| 包裝單位 | 5 |
| 安裝形式 | 用螺釘固定 |
| 安裝位置 | 金屬片, C-型導軌, 通用 |
| 長度 | 100 mm |
| 寬度 | 40 mm |
| 高度 | 64.5 mm |
| 螺釘孔的數量 | 1 |
| 螺釘的直徑 | 8.2 mm |
| 對于電纜直徑 | 1 x 30 - 46 mm |
MSMC 44-55 Set A
| 訂貨號 | 32430 |
| EAN | 4251269334689 |
| 包裝單位 | 5 |
| 安裝形式 | 用螺釘固定 |
| 安裝位置 | 金屬片, C-型導軌, 通用 |
| 長度 | 100 mm |
| 寬度 | 40 mm |
| 高度 | 72.5 mm |
| 螺釘孔的數量 | 1 |
| 螺釘的直徑 | 8.2 mm |
| 對于電纜直徑 | 1 x 44 - 55 mm |
CMC10
| 訂貨號 | 32598 |
| EAN | 4251269335914 |
| 包裝單位 | 10 |
| 安裝形式 | 用螺釘固定 |
| 安裝位置 | 金屬片, C-型導軌, 通用 |
| 適合： | MSMC 10-22 / MSMC 20-32 |
| 長度 | 12 mm |
| 寬度 | 13.4 mm |
| 高度 | 35 mm |
CMC30
| 訂貨號 | 32599 |
| EAN | 4251269334702 |
| 包裝單位 | 10 |
| 安裝形式 | 用螺釘固定 |
| 安裝位置 | 金屬片, C-型導軌, 通用 |
| 適合： | MSMC 30-46 / MSMC 44-55 |
| 長度 | 15 mm |
| 寬度 | 20 mm |
| 高度 | 50 mm |
SCMC10
| 訂貨號 | 32596 |
| EAN | 4251269335907 |
| 包裝單位 | 5 |
| 安裝形式 | 用螺釘固定 |
| 安裝位置 | 金屬片, C-型導軌, 通用 |
| 適合： | MSMC 10-22 / MSMC 20-32 |
| 長度 | 40 mm |
| 寬度 | 28 mm |
| 高度 | 5 mm |
| 螺釘孔的數量 | 1 |
| 線 | M5 × 0,8 |
