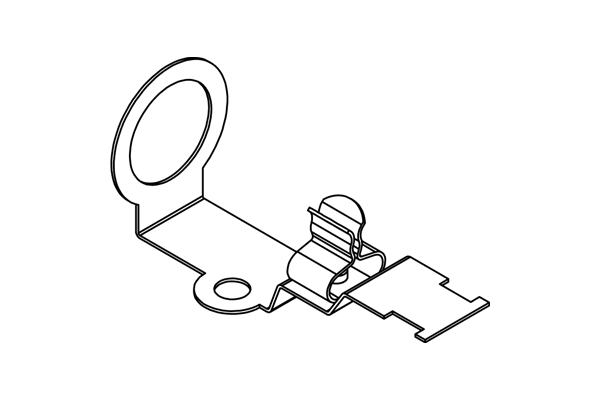

KVT-EMC-16|SKL 1.5-3
| 訂貨號 | 37187.1 |
| EAN | 4251269329005 |
| 包裝單位 | 5 |
| 安裝形式 | 鎖頭螺母擰緊 |
| 屏蔽接地端子的數量 | 1 |
| 電纜的數量 | 1 |
| 最小屏蔽直徑 | 1.5 mm |
| 最大屏蔽直徑 | 3 mm |
| 長度 | 58.5 mm |
| 寬度 | 23 mm |
| 高度 | 26.7 mm |
| 適用于： | QVT 16 |

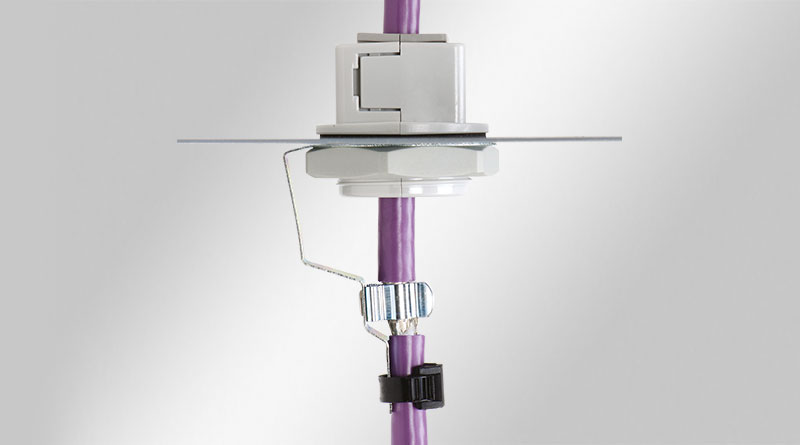

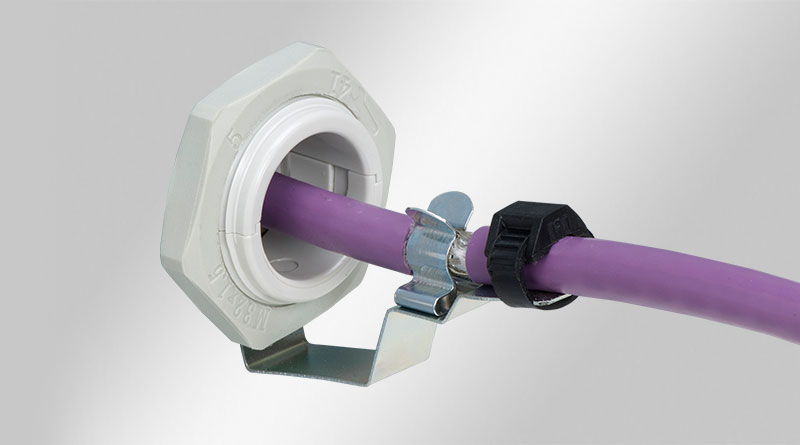

KVT-EMC 屏蔽夾支架
用于可分電纜格蘭頭 KVT 和 QVT
規格
| 材料 | 鋼，鍍鋅 |
| 安裝形式 | 鎖頭螺母擰緊 |
| 屬性 | 防震 |
產品優勢
- 極易安裝
- 電纜屏蔽的最佳接觸面積
- 屏蔽接觸和應力釋放功能分開
- 可隨后安裝在引入的電纜周圍
- 可以配套編織銅帶或者PE連接器M5使用
- 輕松和快速的與外殼相連，替代EMC電纜格蘭頭，適用于有端子的電纜
產品類型和尺寸
KVT-EMC-16|SKL 3-6
| 訂貨號 | 37187.2 |
| EAN | 4251269329012 |
| 包裝單位 | 5 |
| 安裝形式 | 鎖頭螺母擰緊 |
| 屏蔽接地端子的數量 | 1 |
| 電纜的數量 | 1 |
| 最小屏蔽直徑 | 3 mm |
| 最大屏蔽直徑 | 6 mm |
| 長度 | 58.5 mm |
| 寬度 | 23 mm |
| 高度 | 26.7 mm |
| 適用于： | QVT 16 |
KVT-EMC-16|SKL 6-8
| 訂貨號 | 37187.3 |
| EAN | 4251269329029 |
| 包裝單位 | 5 |
| 安裝形式 | 鎖頭螺母擰緊 |
| 屏蔽接地端子的數量 | 1 |
| 電纜的數量 | 1 |
| 最小屏蔽直徑 | 6 mm |
| 最大屏蔽直徑 | 8 mm |
| 長度 | 58.5 mm |
| 寬度 | 23 mm |
| 高度 | 26.7 mm |
| 適用于： | QVT 16 |
KVT-EMC-16|SKL 8-11
| 訂貨號 | 37187.4 |
| EAN | 4251269329036 |
| 包裝單位 | 5 |
| 安裝形式 | 鎖頭螺母擰緊 |
| 屏蔽接地端子的數量 | 1 |
| 電纜的數量 | 1 |
| 最小屏蔽直徑 | 8 mm |
| 最大屏蔽直徑 | 11 mm |
| 長度 | 58.5 mm |
| 寬度 | 23 mm |
| 高度 | 26.7 mm |
| 適用于： | QVT 16 |
KVT-EMC-20|SKL 1.5-3
| 訂貨號 | 37190.1 |
| EAN | 4251269335983 |
| 包裝單位 | 5 |
| 安裝形式 | 鎖頭螺母擰緊 |
| 屏蔽接地端子的數量 | 1 |
| 電纜的數量 | 1 |
| 最小屏蔽直徑 | 1.5 mm |
| 最大屏蔽直徑 | 3 mm |
| 長度 | 58.9 mm |
| 寬度 | 27 mm |
| 高度 | 31 mm |
| 適用于： | KVT 20, QVT 20 |
KVT-EMC-20|SKL 3-6
| 訂貨號 | 37190.2 |
| EAN | 4251269335990 |
| 包裝單位 | 5 |
| 安裝形式 | 鎖頭螺母擰緊 |
| 屏蔽接地端子的數量 | 1 |
| 電纜的數量 | 1 |
| 最小屏蔽直徑 | 3 mm |
| 最大屏蔽直徑 | 6 mm |
| 長度 | 58.9 mm |
| 寬度 | 27 mm |
| 高度 | 31 mm |
| 適用于： | KVT 20, QVT 20 |
KVT-EMC-20|SKL 6-8
| 訂貨號 | 37190.3 |
| EAN | 4251269336003 |
| 包裝單位 | 5 |
| 安裝形式 | 鎖頭螺母擰緊 |
| 屏蔽接地端子的數量 | 1 |
| 電纜的數量 | 1 |
| 最小屏蔽直徑 | 6 mm |
| 最大屏蔽直徑 | 8 mm |
| 長度 | 58.9 mm |
| 寬度 | 27 mm |
| 高度 | 31 mm |
| 適用于： | KVT 20, QVT 20 |
KVT-EMC-20|SKL 8-11
| 訂貨號 | 37190.4 |
| EAN | 4251269336010 |
| 包裝單位 | 5 |
| 安裝形式 | 鎖頭螺母擰緊 |
| 屏蔽接地端子的數量 | 1 |
| 電纜的數量 | 1 |
| 最小屏蔽直徑 | 8 mm |
| 最大屏蔽直徑 | 11 mm |
| 長度 | 58.9 mm |
| 寬度 | 27 mm |
| 高度 | 31 mm |
| 適用于： | KVT 20, QVT 20 |
KVT-EMC-25|SKL 1.5-3
| 訂貨號 | 37180.1 |
| EAN | 4251269305283 |
| 包裝單位 | 5 |
| 安裝形式 | 鎖頭螺母擰緊 |
| 屏蔽接地端子的數量 | 1 |
| 電纜的數量 | 1 |
| 最小屏蔽直徑 | 1.5 mm |
| 最大屏蔽直徑 | 3 mm |
| 長度 | 60 mm |
| 寬度 | 36 mm |
| 高度 | 39 mm |
| 適用于： | KVT-ER 25, KVT 25, QVT 25, KEL-DPF 25, KEL-SCDP-TR 25 |
KVT-EMC-25|SKL 3-6
| 訂貨號 | 37180.2 |
| EAN | 4251269305290 |
| 包裝單位 | 5 |
| 安裝形式 | 鎖頭螺母擰緊 |
| 屏蔽接地端子的數量 | 1 |
| 電纜的數量 | 1 |
| 最小屏蔽直徑 | 3 mm |
| 最大屏蔽直徑 | 6 mm |
| 長度 | 60 mm |
| 寬度 | 36 mm |
| 高度 | 39 mm |
| 適用于： | KVT-ER 25, KVT 25, QVT 25, KEL-DPF 25, KEL-SCDP-TR 25 |
KVT-EMC-25|SKL 6-8
| 訂貨號 | 37180.3 |
| EAN | 4251269305306 |
| 包裝單位 | 5 |
| 安裝形式 | 鎖頭螺母擰緊 |
| 屏蔽接地端子的數量 | 1 |
| 電纜的數量 | 1 |
| 最小屏蔽直徑 | 6 mm |
| 最大屏蔽直徑 | 8 mm |
| 長度 | 60 mm |
| 寬度 | 36 mm |
| 高度 | 39 mm |
| 適用于： | KVT-ER 25, KVT 25, QVT 25, KEL-DPF 25, KEL-SCDP-TR 25 |
KVT-EMC-25|SKL 8-11
| 訂貨號 | 37180.4 |
| EAN | 4251269305313 |
| 包裝單位 | 5 |
| 安裝形式 | 鎖頭螺母擰緊 |
| 屏蔽接地端子的數量 | 1 |
| 電纜的數量 | 1 |
| 最小屏蔽直徑 | 8 mm |
| 最大屏蔽直徑 | 11 mm |
| 長度 | 60 mm |
| 寬度 | 36 mm |
| 高度 | 39 mm |
| 適用于： | KVT-ER 25, KVT 25, QVT 25, KEL-DPF 25, KEL-SCDP-TR 25 |
KVT-EMC-32|SKL 1.5-3
| 訂貨號 | 37181.1 |
| EAN | 4251269305320 |
| 包裝單位 | 5 |
| 安裝形式 | 鎖頭螺母擰緊 |
| 屏蔽接地端子的數量 | 1 |
| 電纜的數量 | 1 |
| 最小屏蔽直徑 | 1.5 mm |
| 最大屏蔽直徑 | 3 mm |
| 長度 | 60 mm |
| 寬度 | 43 mm |
| 高度 | 48 mm |
| 適用于： | KVT-ER 32, KVT 32, KVT 32-W90, QVT 32, KEL-BES-S 32 |
KVT-EMC-32|SKL 3-6
| 訂貨號 | 37181.2 |
| EAN | 4251269305337 |
| 包裝單位 | 5 |
| 安裝形式 | 鎖頭螺母擰緊 |
| 屏蔽接地端子的數量 | 1 |
| 電纜的數量 | 1 |
| 最小屏蔽直徑 | 3 mm |
| 最大屏蔽直徑 | 6 mm |
| 長度 | 60 mm |
| 寬度 | 43 mm |
| 高度 | 48 mm |
| 適用于： | KVT-ER 32, KVT 32, KVT 32-W90, QVT 32, KEL-DPF 32, KEL-BES-S 32 |
KVT-EMC-32|SKL 6-8
| 訂貨號 | 37181.3 |
| EAN | 4251269305344 |
| 包裝單位 | 5 |
| 安裝形式 | 鎖頭螺母擰緊 |
| 屏蔽接地端子的數量 | 1 |
| 電纜的數量 | 1 |
| 最小屏蔽直徑 | 6 mm |
| 最大屏蔽直徑 | 8 mm |
| 長度 | 60 mm |
| 寬度 | 43 mm |
| 高度 | 48 mm |
| 適用于： | KVT-ER 32, KVT 32, KVT 32-W90, QVT 32, KEL-DPF 32, KEL-BES-S 32 |
KVT-EMC-32|SKL 8-11
| 訂貨號 | 37181.4 |
| EAN | 4251269305351 |
| 包裝單位 | 5 |
| 安裝形式 | 鎖頭螺母擰緊 |
| 屏蔽接地端子的數量 | 1 |
| 電纜的數量 | 1 |
| 最小屏蔽直徑 | 8 mm |
| 最大屏蔽直徑 | 11 mm |
| 長度 | 60 mm |
| 寬度 | 43 mm |
| 高度 | 48 mm |
| 適用于： | KVT-ER 32, KVT 32, KVT 32-W90, QVT 32, KEL-DPF 32, KEL-BES-S 32 |
你還沒發現合適的產品嗎？
請使用易科智連產品搜索器Everything you need to know about electromagnetic compatibility
Today’s industrial process technology is far more sensitive to electromagnetic disturbances creating the need for proper electromagnetic compatibility.
But what does that mean?
This video explains clearly why EMC is so important.
適用于：
KVT
卡扣式可分電纜格蘭頭，公制螺紋 M20-M63, 防護等級達到IP54 / UL type 12標準
適用于帶連接器的電纜，提供公制螺紋M20到M63。
