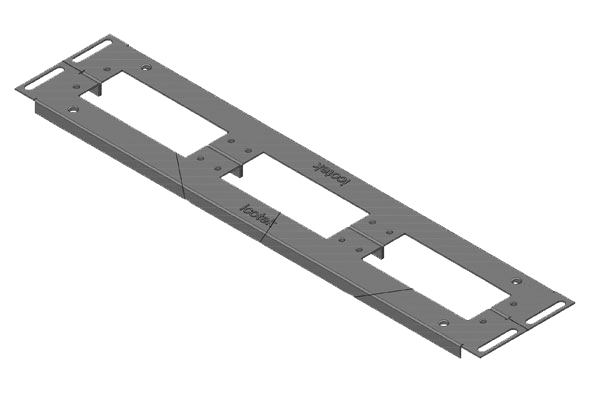

KDR2-VX25-600-44400
| 訂貨號 | 44400 |
| EAN | 4251269320262 |
| 包裝單位 | 1 |
| 長度 | 488 mm |
| 寬度 | 100 mm |
| 高度 | 12 mm |
| 底板總長 | 488 mm |
| 電器外殼寬度 | 600 mm |
| 底板開孔的尺寸 | 452 mm |
| 適用于： | 3 × KEL 24 |
| 適合封閉 | Rittal VX25 |
-
產品
?
開關柜附件
?
KDR 2 可分底板
KDR 2 可分底板
用于威圖 TS 8 & 威圖 VX25 機箱 / IP54

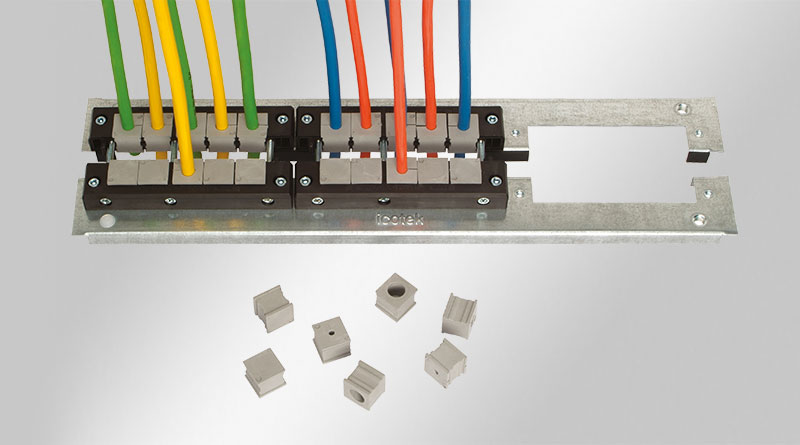

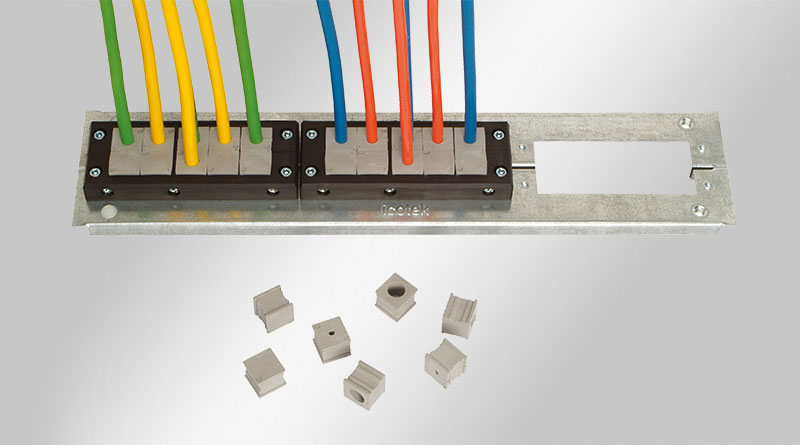

帶預開孔的可分底板KDR 2用于KEL和KEL-JUMBO電纜引入系統。
集成的螺孔可快速輕松地安裝KEL框架。
在組裝期間，幾乎整個外殼底部都可安裝電纜。即使是大型連接器也可輕松的穿過。在不斷開電纜的情況下，也可以改造升級，沒有停機時間。
底板KDR2是專為威圖機柜VX25/TS8而設計，其他尺寸可根據要求提供。
規格
| IP防護等級（EN 60529） | IP54 |
| 材料 | 鋼板，鍍鋅 |
產品優勢
- 幾乎整個外殼底部都可以安裝電纜
- 即使是大型連接器也可輕松的穿過
- 可隨后安裝在引入的電纜周圍
- 用戶不需要額外的金屬板
- 暫時不需要開孔，直接用金屬密封蓋BPM蓋住即可
產品類型和尺寸
KDR2-VX25-600-44401
| 訂貨號 | 44401 |
| EAN | 4251269320279 |
| 包裝單位 | 1 |
| 長度 | 488 mm |
| 寬度 | 120 mm |
| 高度 | 12 mm |
| 底板總長 | 488 mm |
| 電器外殼寬度 | 600 mm |
| 底板開孔的尺寸 | 452 mm |
| 適用于： | 2 × KEL 24, 1 × KEL-JUMBO 1 |
| 適合封閉 | Rittal VX25 |
KDR2-VX25-600-44402
| 訂貨號 | 44402 |
| EAN | 4251269320286 |
| 包裝單位 | 1 |
| 長度 | 488 mm |
| 寬度 | 120 mm |
| 高度 | 12 mm |
| 底板總長 | 488 mm |
| 電器外殼寬度 | 600 mm |
| 底板開孔的尺寸 | 452 mm |
| 適用于： | 1 × KEL 24, 1 × KEL-JUMBO 2 |
| 適合封閉 | Rittal VX25 |
KDR2-VX25-800-44403
| 訂貨號 | 44403 |
| EAN | 4251269320293 |
| 包裝單位 | 1 |
| 長度 | 688 mm |
| 寬度 | 100 mm |
| 高度 | 12 mm |
| 底板總長 | 688 mm |
| 電器外殼寬度 | 800 mm |
| 底板開孔的尺寸 | 652 mm |
| 適用于： | 4 × KEL 24 |
| 適合封閉 | Rittal VX25 |
KDR2-VX25-600-44404
| 訂貨號 | 44404 |
| EAN | 4251269320309 |
| 包裝單位 | 1 |
| 長度 | 688 mm |
| 寬度 | 120 mm |
| 高度 | 12 mm |
| 底板總長 | 688 mm |
| 電器外殼寬度 | 800 mm |
| 底板開孔的尺寸 | 652 mm |
| 適用于： | 3 × KEL 24, 1 × KEL-JUMBO 1 |
| 適合封閉 | Rittal VX25 |
KDR2-VX25-600-44405
| 訂貨號 | 44405 |
| EAN | 4251269320316 |
| 包裝單位 | 1 |
| 長度 | 688 mm |
| 寬度 | 120 mm |
| 高度 | 12 mm |
| 底板總長 | 688 mm |
| 電器外殼寬度 | 800 mm |
| 底板開孔的尺寸 | 652 mm |
| 適用于： | 2 × KEL 24, 1 × KEL-JUMBO 2 |
| 適合封閉 | Rittal VX25 |
KDR2-VX25-1000-44406
| 訂貨號 | 44406 |
| EAN | 4251269320323 |
| 包裝單位 | 1 |
| 長度 | 438 mm |
| 寬度 | 100 mm |
| 高度 | 12 mm |
| 底板總長 | 438 mm |
| 電器外殼寬度 | 1,000 mm |
| 底板開孔的尺寸 | 402 mm |
| 分開欄 | 是 |
| 適用于： | 2 × KEL 24 |
| 適合封閉 | Rittal VX25 |
KDR2-VX25-1000-44407
| 訂貨號 | 44407 |
| EAN | 4251269320330 |
| 包裝單位 | 1 |
| 長度 | 438 mm |
| 寬度 | 120 mm |
| 高度 | 12 mm |
| 底板總長 | 438 mm |
| 電器外殼寬度 | 1,000 mm |
| 底板開孔的尺寸 | 402 mm |
| 分開欄 | 是 |
| 適用于： | 1 × KEL 24, 1 × KEL-JUMBO 1 |
| 適合封閉 | Rittal VX25 |
KDR2-VX25-1000-44408
| 訂貨號 | 44408 |
| EAN | 4251269320347 |
| 包裝單位 | 1 |
| 長度 | 438 mm |
| 寬度 | 120 mm |
| 高度 | 12 mm |
| 底板總長 | 438 mm |
| 電器外殼寬度 | 1,000 mm |
| 底板開孔的尺寸 | 402 mm |
| 分開欄 | 是 |
| 適用于： | 1 × KEL 24, 1 × KEL-JUMBO 2 |
| 適合封閉 | Rittal VX25 |
KDR2-VX25-1200-44409
| 訂貨號 | 44409 |
| EAN | 4251269320354 |
| 包裝單位 | 1 |
| 長度 | 538 mm |
| 寬度 | 100 mm |
| 高度 | 12 mm |
| 底板總長 | 538 mm |
| 電器外殼寬度 | 1,200 mm |
| 底板開孔的尺寸 | 502 mm |
| 適用于： | 3 × KEL 24 |
| 適合封閉 | Rittal VX25 |
KDR2-VX25-1200-44410
| 訂貨號 | 44410 |
| EAN | 4251269320361 |
| 包裝單位 | 1 |
| 長度 | 538 mm |
| 寬度 | 120 mm |
| 高度 | 12 mm |
| 底板總長 | 538 mm |
| 電器外殼寬度 | 1,200 mm |
| 底板開孔的尺寸 | 502 mm |
| 適用于： | 2 × KEL 24, 1 × KEL-JUMBO 1 |
| 適合封閉 | Rittal VX25 |
KDR2-VX25-1200-44411
| 訂貨號 | 44411 |
| EAN | 4251269320378 |
| 包裝單位 | 1 |
| 長度 | 538 mm |
| 寬度 | 120 mm |
| 高度 | 12 mm |
| 底板總長 | 538 mm |
| 電器外殼寬度 | 1,200 mm |
| 底板開孔的尺寸 | 502 mm |
| 適用于： | 1 × KEL 24, 1 × KEL-JUMBO 2 |
| 適合封閉 | Rittal VX25 |
KDR2-TS8-600-42924
| 訂貨號 | 42924 |
| EAN | 4251269309397 |
| 包裝單位 | 1 |
| 長度 | 458 mm |
| 寬度 | 100 mm |
| 高度 | 12 mm |
| 底板總長 | 458 mm |
| 電器外殼寬度 | 600 mm |
| 底板開孔的尺寸 | 435 mm |
| 適用于： | 3 × KEL 24 |
| 適合封閉 | Rittal TS 8 |
KDR2-TS8-600-42941
| 訂貨號 | 42941 |
| EAN | 4251269309403 |
| 包裝單位 | 1 |
| 長度 | 458 mm |
| 寬度 | 148.5 mm |
| 高度 | 12 mm |
| 底板總長 | 458 mm |
| 電器外殼寬度 | 600 mm |
| 底板開孔的尺寸 | 435 mm |
| 適用于： | 1 × KEL 24, 1 × KEL-JUMBO 2 |
| 適合封閉 | Rittal TS 8 |
KDR2-TS8-600-42953
| 訂貨號 | 42953 |
| EAN | 4251269309441 |
| 包裝單位 | 1 |
| 長度 | 458 mm |
| 寬度 | 148.5 mm |
| 高度 | 12 mm |
| 底板總長 | 458 mm |
| 電器外殼寬度 | 600 mm |
| 底板開孔的尺寸 | 435 mm |
| 適用于： | 2 × KEL 24, 1 × KEL-JUMBO 1 |
| 適合封閉 | Rittal TS 8 |
KDR2-TS8-800-42922
| 訂貨號 | 42922 |
| EAN | 4251269309373 |
| 包裝單位 | 1 |
| 長度 | 658 mm |
| 寬度 | 100 mm |
| 高度 | 12 mm |
| 底板總長 | 658 mm |
| 電器外殼寬度 | 800 mm |
| 底板開孔的尺寸 | 635 mm |
| 適用于： | 4 × KEL 24 |
| 適合封閉 | Rittal TS 8 |
KDR2-TS8-800-42945
| 訂貨號 | 42945 |
| EAN | 4251269309427 |
| 包裝單位 | 1 |
| 長度 | 658 mm |
| 寬度 | 148.5 mm |
| 高度 | 12 mm |
| 底板總長 | 658 mm |
| 電器外殼寬度 | 800 mm |
| 底板開孔的尺寸 | 635 mm |
| 適用于： | 2 × KEL 24, 1 × KEL-JUMBO 2 |
| 適合封閉 | Rittal TS 8 |
KDR2-TS8-800-42954
| 訂貨號 | 42954 |
| EAN | 4251269309458 |
| 包裝單位 | 1 |
| 長度 | 658 mm |
| 寬度 | 148.5 mm |
| 高度 | 12 mm |
| 底板總長 | 658 mm |
| 電器外殼寬度 | 800 mm |
| 底板開孔的尺寸 | 635 mm |
| 適用于： | 3 × KEL 24, 1 × KEL-JUMBO 1 |
| 適合封閉 | Rittal TS 8 |
KDR2-TS8-1000-42923
| 訂貨號 | 42923 |
| EAN | 4251269309380 |
| 包裝單位 | 1 |
| 長度 | 858 mm |
| 寬度 | 100 mm |
| 高度 | 12 mm |
| 底板總長 | 858 mm |
| 電器外殼寬度 | 1,000 mm |
| 底板開孔的尺寸 | 835 mm |
| 分開欄 | 否 |
| 適用于： | 5 × KEL 24 |
| 適合封閉 | Rittal TS 8 |
KDR2-TS8-1000-42952
| 訂貨號 | 42952 |
| EAN | 4251269309434 |
| 包裝單位 | 1 |
| 長度 | 858 mm |
| 寬度 | 148.5 mm |
| 高度 | 12 mm |
| 底板總長 | 858 mm |
| 電器外殼寬度 | 1,000 mm |
| 底板開孔的尺寸 | 835 mm |
| 分開欄 | 否 |
| 適用于： | 3 × KEL 24, 1 × KEL-JUMBO 2 |
| 適合封閉 | Rittal TS 8 |
KDR2-TS8-1000-42955
| 訂貨號 | 42955 |
| EAN | 4251269309465 |
| 包裝單位 | 1 |
| 長度 | 858 mm |
| 寬度 | 148.5 mm |
| 高度 | 12 mm |
| 底板總長 | 858 mm |
| 電器外殼寬度 | 1,000 mm |
| 底板開孔的尺寸 | 835 mm |
| 分開欄 | 否 |
| 適用于： | 4 × KEL 24, 1 × KEL-JUMBO 1 |
| 適合封閉 | Rittal TS 8 |
KDR2-TS8-1000-42957
| 訂貨號 | 42957 |
| EAN | 4251269309489 |
| 包裝單位 | 1 |
| 長度 | 420 mm |
| 寬度 | 148.5 mm |
| 高度 | 12 mm |
| 底板總長 | 420 mm |
| 電器外殼寬度 | 1,000 mm |
| 底板開孔的尺寸 | 398 mm |
| 分開欄 | 是 |
| 適用于： | 1 × KEL 24, 1 × KEL-JUMBO 1 |
| 適合封閉 | Rittal TS 8 |
KDR2-TS8-1000-42958
| 訂貨號 | 42958 |
| EAN | 4251269309496 |
| 包裝單位 | 1 |
| 長度 | 420 mm |
| 寬度 | 148.5 mm |
| 高度 | 12 mm |
| 底板總長 | 420 mm |
| 電器外殼寬度 | 1,000 mm |
| 底板開孔的尺寸 | 398 mm |
| 分開欄 | 是 |
| 適用于： | 2 × KEL 24 |
| 適合封閉 | Rittal TS 8 |
KDR2-TS8-1000-42959
| 訂貨號 | 42959 |
| EAN | 4251269309502 |
| 包裝單位 | 1 |
| 長度 | 420 mm |
| 寬度 | 148.5 mm |
| 高度 | 12 mm |
| 底板總長 | 420 mm |
| 電器外殼寬度 | 1,000 mm |
| 底板開孔的尺寸 | 398 mm |
| 分開欄 | 是 |
| 適用于： | 1 × KEL 24, 1 × KEL-JUMBO 2 |
| 適合封閉 | Rittal TS 8 |
KDR2-TS8-1200-42920
| 訂貨號 | 42920 |
| EAN | 4251269309366 |
| 包裝單位 | 1 |
| 長度 | 518 mm |
| 寬度 | 100 mm |
| 高度 | 12 mm |
| 底板總長 | 518 mm |
| 電器外殼寬度 | 1,200 mm |
| 底板開孔的尺寸 | 495 mm |
| 適用于： | 3 × KEL 24 |
| 適合封閉 | Rittal TS 8 |
KDR2-TS8-1200-42943
| 訂貨號 | 42943 |
| EAN | 4251269309410 |
| 包裝單位 | 1 |
| 長度 | 518 mm |
| 寬度 | 148.5 mm |
| 高度 | 12 mm |
| 底板總長 | 518 mm |
| 電器外殼寬度 | 1,200 mm |
| 底板開孔的尺寸 | 495 mm |
| 適用于： | 1 × KEL 24, 1 × KEL-JUMBO 2 |
| 適合封閉 | Rittal TS 8 |
KDR2-TS8-1200-42956
| 訂貨號 | 42956 |
| EAN | 4251269309472 |
| 包裝單位 | 1 |
| 長度 | 518 mm |
| 寬度 | 148.5 mm |
| 高度 | 12 mm |
| 底板總長 | 518 mm |
| 電器外殼寬度 | 1,200 mm |
| 底板開孔的尺寸 | 495 mm |
| 適用于： | 2 × KEL 24, 1 × KEL-JUMBO 1 |
| 適合封閉 | Rittal TS 8 |
你還沒發現合適的產品嗎？
請使用易科智連產品搜索器組裝視頻
我們產品快捷、簡單地組裝說服您自己。
觀看組裝視頻!
只需將穿芯裝配到電纜組件上
始終可以為您找到合適尺寸的電纜引入組件及匹配的電纜穿芯！
