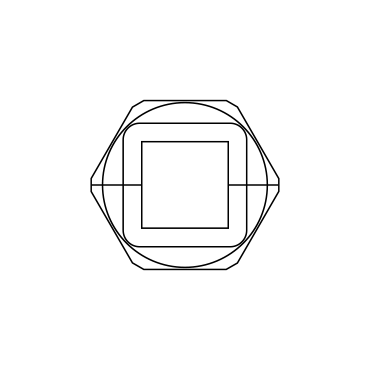

EMC-KVT-DS 32 (樹脂製ロックナット付)
| 部品番號 | 99431 |
| EAN | 4251269321962 |
| 梱包単位 | 5 |
| 取付型式 | ロックナット取付け |
| ケーブル數 | 1 |
| 最大ケーブル徑 | 17 mm |
| 取付高 | 23 mm |
| メートル規格取付穴 | M32 |
| カットアウト丸穴 | 32.3 mm |
| ネジ | M32 × 1,5 |
| ネジ長さ | 14 mm |
| 適合グロメット | 1 x KT スモール, 1 x EMC-KT スモール |
-
製品一覧
?
EMCケーブルエントリシステム
?
EMC-KVT-DS 分割式EMCケーブルグランド
EMC-KVT-DS 分割式EMCケーブルグランド
コネクタ付きケーブル配線＆シールド用?ネジサイズM32/M63?保護等級IP55
分割式EMCケーブルグランドEMV-KVT-DSは、KVTケーブルグランドをベースにしており、高導電性のメタル加工が施されています。
前面のグロメット（KT）は、ストレインリリーフとケーブル被覆を介したシールに使用されます。ケーブルシールドは、背面の導電性グロメット（EMC-KT）を介して360°接觸を実現します。

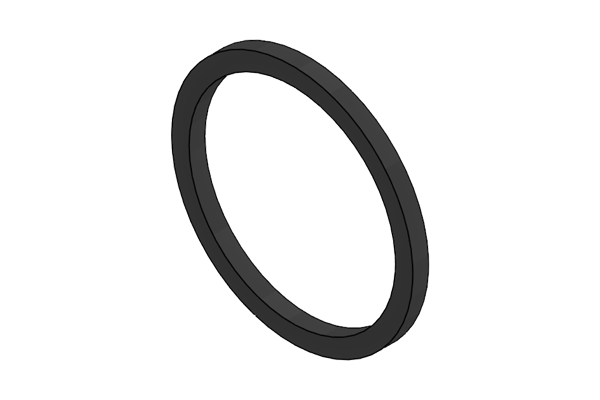

ケーブルグランドと導電性のある筐體壁との接觸には、付屬の導電性平型ガスケットを使用します。
この際、筐體壁の接觸部分には塗裝しないようにしてください。尚、塗裝の必要がある場合には、専用のEMCロックナットを使用して金屬壁と接觸させます。
仕様
| IP 保護等級（EN 60529） | IP54, IP55 |
| 難燃性クラス | UL94-HB |
| 溫度 | -40 C° ? 90 C° |
| 材質 | ポリカーボネイト: 高導電性コーティング ロックナット: ニッケルメッキ付き真鍮 ロックナット: プラスチック |
| 取付型式 | ロックナット取付け |
特?とメリット
- 導電＆電磁ノイズ両?の干渉を確実に放電
- 傷がつきにくい表?
- 360°接觸＆シールド効果
- 導電性エラストマー製グロメット
- ?常に優れた放電値
- EMC対策に?常に優れたシールド効果
製品タイプとサイズ
EMC-KVT-DS 32 (EMCロックナット付)
| 部品番號 | 99432 |
| EAN | 4251269322662 |
| 梱包単位 | 5 |
| 取付型式 | ロックナット取付け |
| ケーブル數 | 1 |
| 最大ケーブル徑 | 17 mm |
| 取付高 | 23 mm |
| メートル規格取付穴 | M32 |
| カットアウト丸穴 | 32.3 mm |
| ネジ | M32 × 1,5 |
| ネジ長さ | 14 mm |
| 適合グロメット | 1 x KT スモール, 1 x EMC-KT スモール |

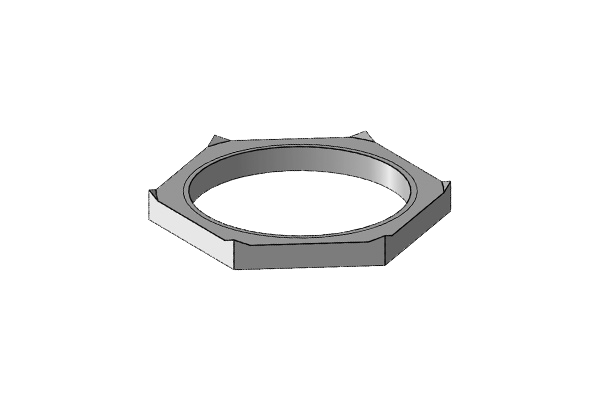

EMC-GM 32
| 部品番號 | 99557 |
| EAN | 4251269321979 |
| 梱包単位 | 5 |
| 取付型式 | ロックナット取付け |
| 高さ | 4.5 mm |
| メートル規格取付穴 | M32 |
| ネジ | M32 × 1,5 |
EMC-KVT-DS 63|1 (樹脂製ロックナット付)
| 部品番號 | 99434 |
| EAN | 4251269322587 |
| 梱包単位 | 1 |
| 取付型式 | ロックナット取付け |
| ケーブル數 | 1 |
| 最大ケーブル徑 | 35 mm |
| 取付高 | 23 mm |
| メートル規格取付穴 | M63 |
| カットアウト丸穴 | 63.4 mm |
| ネジ | M63 × 1,5 |
| ネジ長さ | 14 mm |
| ネジ材質 | ステンレススチール（V2A） |
| 適合グロメット | 1 x KT ラージ, 1 x EMC-KT ラージ |
EMC-KVT-DS 63|1 (EMCロックナット付)
| 部品番號 | 99435 |
| EAN | 4251269322594 |
| 梱包単位 | 1 |
| 取付型式 | ロックナット取付け |
| ケーブル數 | 1 |
| 最大ケーブル徑 | 35 mm |
| 取付高 | 23 mm |
| メートル規格取付穴 | M63 |
| カットアウト丸穴 | 63.4 mm |
| ネジ | M63 × 1,5 |
| ネジ長さ | 14 mm |
| ネジ材質 | ステンレススチール（V2A） |
| 適合グロメット | 1 x KT ラージ, 1 x EMC-KT ラージ |

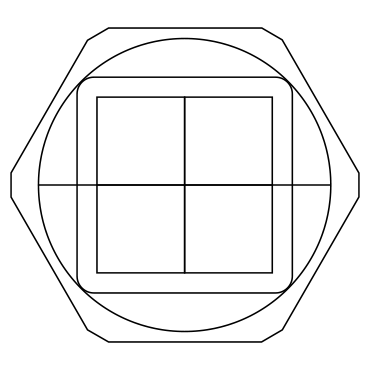

EMC-KVT-DS 63|4 (EMCロックナット付)
| 部品番號 | 99437 |
| EAN | 4251269322617 |
| 梱包単位 | 1 |
| 取付型式 | ロックナット取付け |
| ケーブル數 | 4 |
| 最大ケーブル徑 | 17 mm |
| 取付高 | 23 mm |
| メートル規格取付穴 | M63 |
| カットアウト丸穴 | 63.4 mm |
| ネジ | M63 × 1,5 |
| ネジ長さ | 14 mm |
| ネジ材質 | ステンレススチール（V2A） |
| 適合グロメット | 4 x KT スモール, 4 x EMC-KT スモール |
EMC-KVT-DS 63|4 (樹脂製ロックナット付)
| 部品番號 | 99436 |
| EAN | 4251269322600 |
| 梱包単位 | 1 |
| 取付型式 | ロックナット取付け |
| ケーブル數 | 4 |
| 最大ケーブル徑 | 17 mm |
| 取付高 | 23 mm |
| メートル規格取付穴 | M63 |
| カットアウト丸穴 | 63.4 mm |
| ネジ | M63 × 1,5 |
| ネジ長さ | 14 mm |
| ネジ材質 | ステンレススチール（V2A） |
| 適合グロメット | 4 x KT スモール, 4 x EMC-KT スモール |

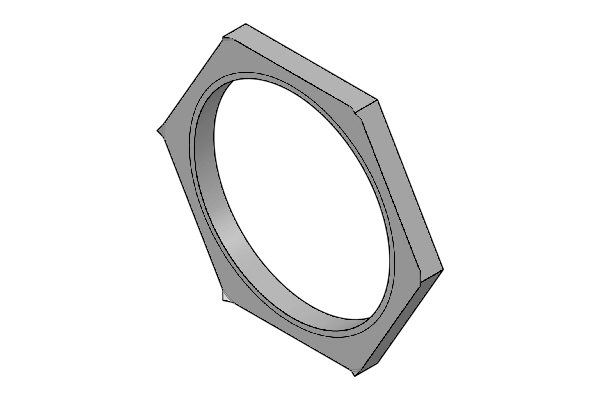

EMC-GM 63
| 部品番號 | 99558 |
| EAN | 4251269322624 |
| 梱包単位 | 1 |
| 取付型式 | ロックナット取付け |
| 高さ | 7 mm |
| メートル規格取付穴 | M63 |
| ネジ | M63 × 1,5 |
