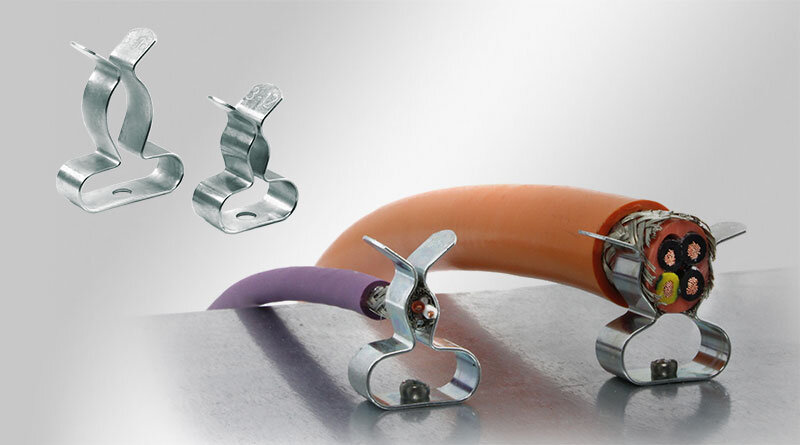

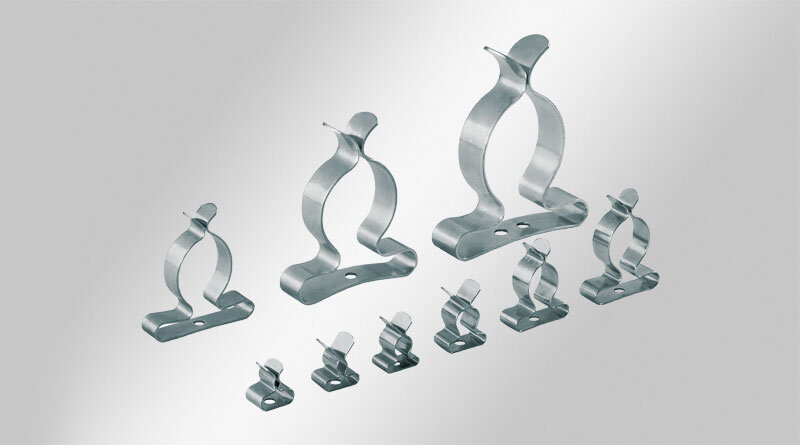

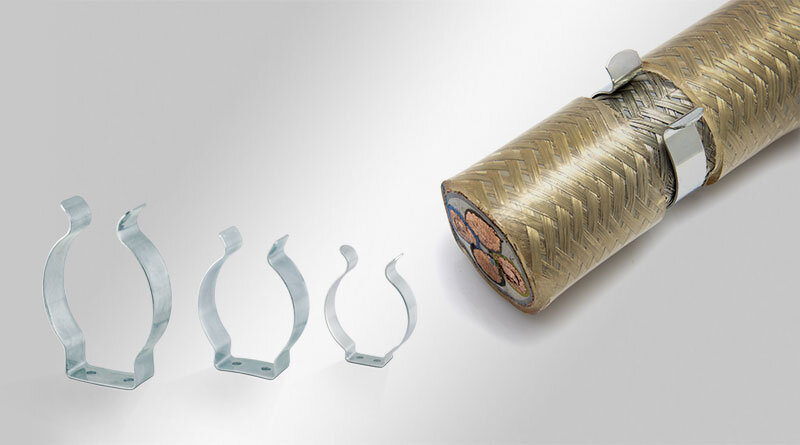

Le molle di schermatura EMC possono essere utilizzate per collegare la schermatura del cavo con la messa a terra. Le molle di schermatura sono facili da usare ed efficaci per eliminare i disturbi sui conduttori.
Le molle di schermatura EMC offrono un'ampia superficie di contatto con la schermatura del cavo. In confronto alle morsetti di schermatura convenzionali, un’area di contatto più grande del 50% può essere raggiunta quando si utilizza la molla SKL / MSKL. Il campo di serraggio per il prodotto specificato può essere superato fino al 10%.
Grazie al loro speciale design, la'intervallo di serraggio delle MSKL è molto ampio, mentre le dimensioni rimangono contenute. (Esempio: MSKL 3-12, con cavo schermato da 12 mm : larghezza 26.25 mm).
Le molle di schermatura SKL / MSKL vengono facilmente fissate con rivetti.
| Materiale | Molla di schermatura: Acciaio per molle, zincato |
| Tipo di fissaggio | Rivettare |
| Posizione di montaggio | universale |
| Proprietà | prova di vibrazioni |
| Codice | 37600 |
| EAN | 4251269316876 |
| Unità di imballaggio | 50 |
| Tipo di fissaggio | Rivettare |
| Posizione di montaggio | universale |
| Numero di molle di schermatura | 1 |
| Per il numero di cavi | 1 |
| Diam. schermatura min. | 3 mm |
| Diam. schermatura max. | 12 mm |
| Lunghezza | 8 mm |
| Larghezza | 15 mm |
| Altezza | 20,5 mm |

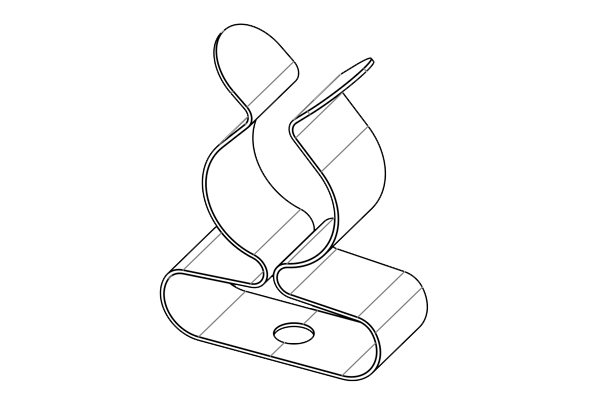

| Codice | 37602 |
| EAN | 4251269316883 |
| Unità di imballaggio | 50 |
| Tipo di fissaggio | Rivettare |
| Posizione di montaggio | universale |
| Numero di molle di schermatura | 1 |
| Per il numero di cavi | 1 |
| Diam. schermatura min. | 8 mm |
| Diam. schermatura max. | 18 mm |
| Lunghezza | 8 mm |
| Larghezza | 20 mm |
| Altezza | 27 mm |

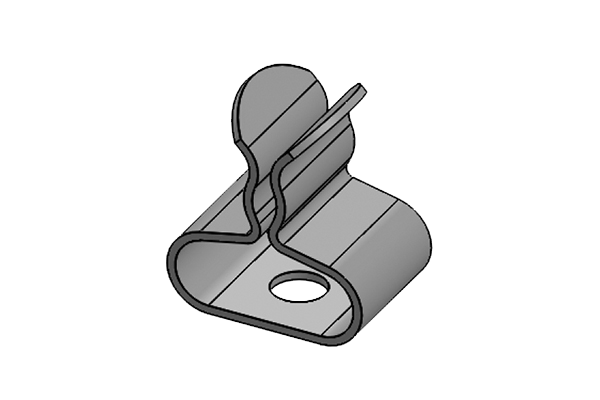

| Codice | 36200 |
| EAN | 4251269302091 |
| Unità di imballaggio | 50 |
| Tipo di fissaggio | Rivettare |
| Posizione di montaggio | universale |
| Numero di molle di schermatura | 1 |
| Per il numero di cavi | 1 |
| Diam. schermatura min. | 1,5 mm |
| Diam. schermatura max. | 3 mm |
| Lunghezza | 8 mm |
| Larghezza | 11,8 mm |
| Altezza | 13 mm |
| Numero di fori per viti | 1 |
| Diam. dei fori per viti | 3,2 mm |

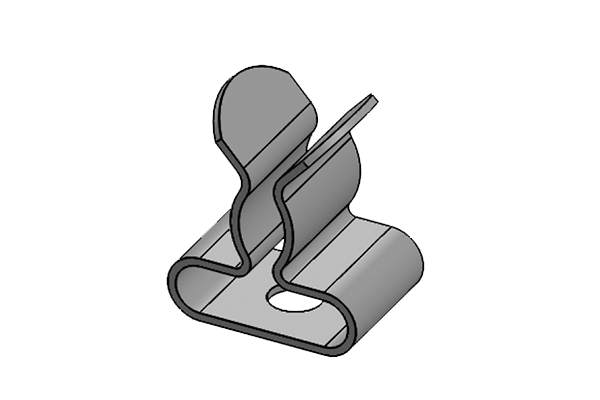

| Codice | 36202 |
| EAN | 4251269302107 |
| Unità di imballaggio | 50 |
| Tipo di fissaggio | Rivettare |
| Posizione di montaggio | universale |
| Numero di molle di schermatura | 1 |
| Per il numero di cavi | 1 |
| Diam. schermatura min. | 3 mm |
| Diam. schermatura max. | 6 mm |
| Lunghezza | 8 mm |
| Larghezza | 11,8 mm |
| Altezza | 13,6 mm |
| Numero di fori per viti | 1 |
| Diam. dei fori per viti | 3,2 mm |

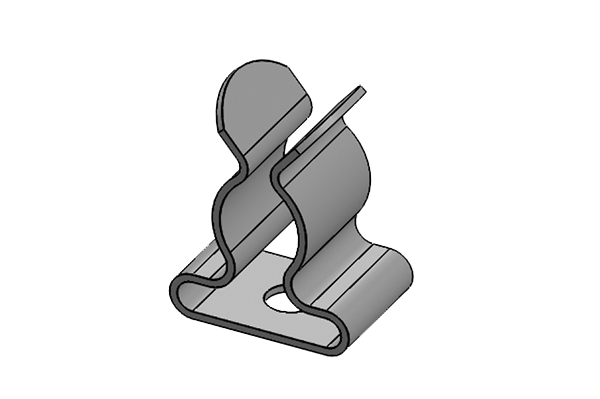

| Codice | 36204 |
| EAN | 4251269302114 |
| Unità di imballaggio | 50 |
| Tipo di fissaggio | Rivettare |
| Posizione di montaggio | universale |
| Numero di molle di schermatura | 1 |
| Per il numero di cavi | 1 |
| Diam. schermatura min. | 6 mm |
| Diam. schermatura max. | 8 mm |
| Lunghezza | 8 mm |
| Larghezza | 11,8 mm |
| Altezza | 15 mm |
| Numero di fori per viti | 1 |
| Diam. dei fori per viti | 3,2 mm |

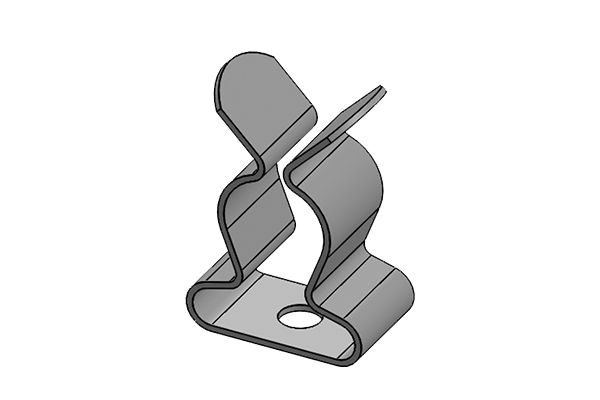

| Codice | 36205 |
| EAN | 4251269302121 |
| Unità di imballaggio | 50 |
| Tipo di fissaggio | Rivettare |
| Posizione di montaggio | universale |
| Numero di molle di schermatura | 1 |
| Per il numero di cavi | 1 |
| Diam. schermatura min. | 8 mm |
| Diam. schermatura max. | 11 mm |
| Lunghezza | 8 mm |
| Larghezza | 14 mm |
| Altezza | 20 mm |
| Numero di fori per viti | 1 |
| Diam. dei fori per viti | 3,2 mm |

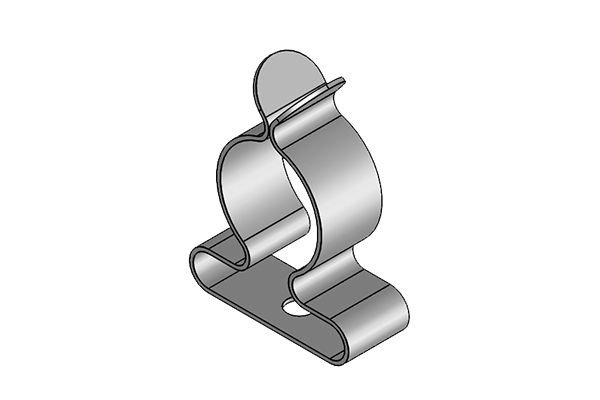

| Codice | 36206 |
| EAN | 4251269302138 |
| Unità di imballaggio | 50 |
| Tipo di fissaggio | Rivettare |
| Posizione di montaggio | universale |
| Numero di molle di schermatura | 1 |
| Per il numero di cavi | 1 |
| Diam. schermatura min. | 11 mm |
| Diam. schermatura max. | 17 mm |
| Lunghezza | 8 mm |
| Larghezza | 21 mm |
| Altezza | 27 mm |
| Numero di fori per viti | 1 |
| Diam. dei fori per viti | 3,2 mm |

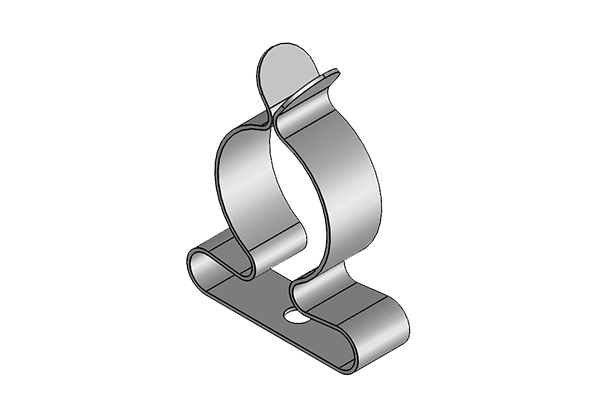

| Codice | 36207 |
| EAN | 4251269302145 |
| Unità di imballaggio | 50 |
| Tipo di fissaggio | Rivettare |
| Posizione di montaggio | universale |
| Numero di molle di schermatura | 1 |
| Per il numero di cavi | 1 |
| Diam. schermatura min. | 17 mm |
| Diam. schermatura max. | 22 mm |
| Lunghezza | 8 mm |
| Larghezza | 26,5 mm |
| Altezza | 34,5 mm |
| Numero di fori per viti | 1 |
| Diam. dei fori per viti | 3,2 mm |

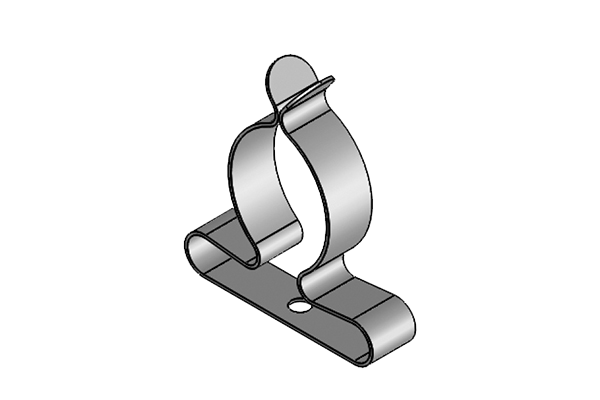

| Codice | 36208 |
| EAN | 4251269302152 |
| Unità di imballaggio | 50 |
| Tipo di fissaggio | Rivettare |
| Posizione di montaggio | universale |
| Numero di molle di schermatura | 1 |
| Per il numero di cavi | 1 |
| Diam. schermatura min. | 22 mm |
| Diam. schermatura max. | 30 mm |
| Lunghezza | 8 mm |
| Larghezza | 35 mm |
| Altezza | 39,2 mm |
| Numero di fori per viti | 1 |
| Diam. dei fori per viti | 3,2 mm |

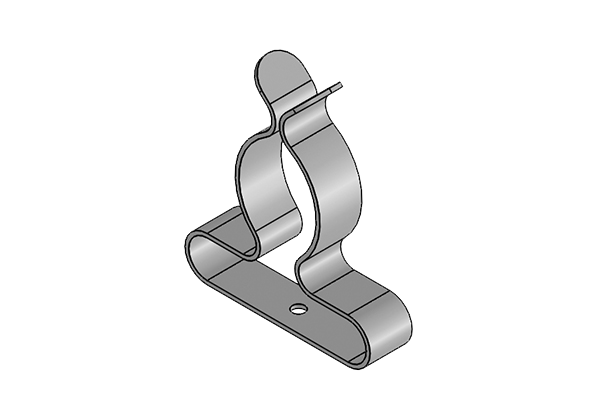

| Codice | 36209 |
| EAN | 4251269302169 |
| Unità di imballaggio | 5 |
| Tipo di fissaggio | Rivettare |
| Posizione di montaggio | universale |
| Numero di molle di schermatura | 1 |
| Per il numero di cavi | 1 |
| Diam. schermatura min. | 30 mm |
| Diam. schermatura max. | 38 mm |
| Lunghezza | 13 mm |
| Larghezza | 46,5 mm |
| Altezza | 62,5 mm |
| Numero di fori per viti | 1 |
| Diam. dei fori per viti | 5,2 mm |

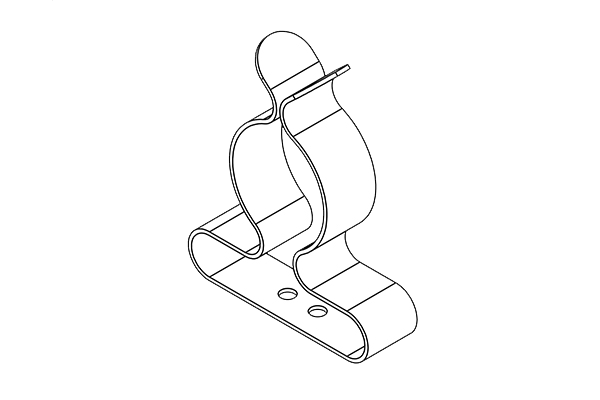

| Codice | 36213 |
| EAN | 4251269302176 |
| Unità di imballaggio | 5 |
| Tipo di fissaggio | Rivettare |
| Posizione di montaggio | universale |
| Numero di molle di schermatura | 1 |
| Per il numero di cavi | 1 |
| Diam. schermatura min. | 38 mm |
| Diam. schermatura max. | 48 mm |
| Lunghezza | 13 mm |
| Larghezza | 48,5 mm |
| Altezza | 71,5 mm |
| Numero di fori per viti | 2 |
| Diam. dei fori per viti | 5,2 mm |

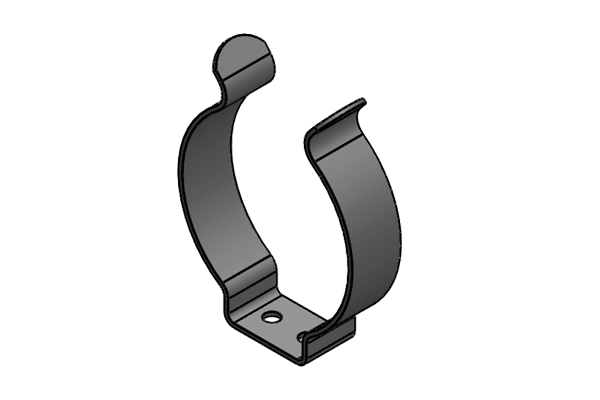

| Codice | 36216 |
| EAN | 4251269322754 |
| Unità di imballaggio | 5 |
| Tipo di fissaggio | Rivettare |
| Posizione di montaggio | universale |
| Numero di molle di schermatura | 1 |
| Per il numero di cavi | 1 |
| Diam. schermatura min. | 44 mm |
| Diam. schermatura max. | 56 mm |
| Lunghezza | 13 mm |
| Larghezza | 47 mm |
| Altezza | 60,5 mm |
| Numero di fori per viti | 2 |
| Diam. dei fori per viti | 3,7 mm |

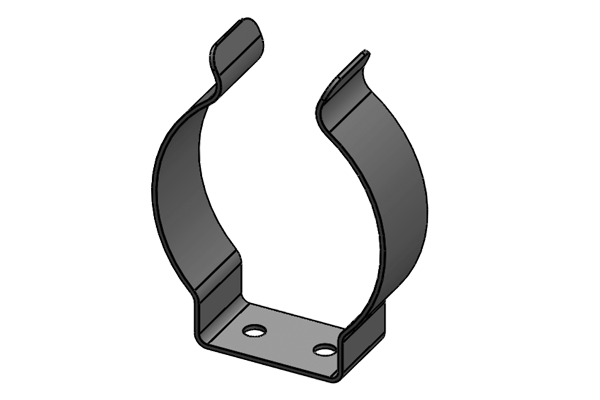

| Codice | 36217 |
| EAN | 4251269322761 |
| Unità di imballaggio | 5 |
| Tipo di fissaggio | Rivettare |
| Posizione di montaggio | universale |
| Numero di molle di schermatura | 1 |
| Per il numero di cavi | 1 |
| Diam. schermatura min. | 56 mm |
| Diam. schermatura max. | 68 mm |
| Lunghezza | 19 mm |
| Larghezza | 55 mm |
| Altezza | 72,5 mm |
| Numero di fori per viti | 2 |
| Diam. dei fori per viti | 4,8 mm |

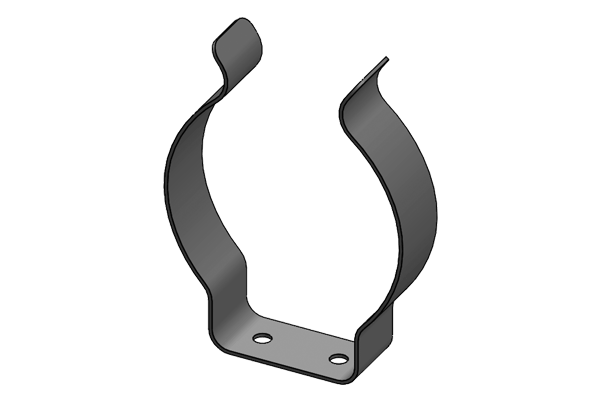

| Codice | 36218 |
| EAN | 4251269322778 |
| Unità di imballaggio | 5 |
| Tipo di fissaggio | Rivettare |
| Posizione di montaggio | universale |
| Numero di molle di schermatura | 1 |
| Per il numero di cavi | 1 |
| Diam. schermatura min. | 68 mm |
| Diam. schermatura max. | 75 mm |
| Lunghezza | 19 mm |
| Larghezza | 69,5 mm |
| Altezza | 91 mm |
| Numero di fori per viti | 2 |
| Diam. dei fori per viti | 4,9 mm |
