Cadres passe-cables CEM divisibles, IP55
Passe-cables CEM, conducteur, pour découpes des connecteurs industriels 24 p?les.
? CEM-KEL-DS-
Produits?Passe-cables CEM
Passe-cables CEM
Solutions contre les perturbations électromagnétiques
Les passe-cables et le presse-étoupes CEM divisibles pour cables avec connecteurs proposent une solution efficace pour disperser et bloquer les pertubations électromagnétiques quelque soit leur origine. C'est une alternative par rapport aux presse-étoupes CEM classiques. En savoir plus ?
Tous les passe-cables CEM en un seul coup d’?il :
Presse-étoupes CEM divisibles, IP55
Presse-étoupes CEM divisibles avec filetage métrique M32 / M63.
? CEM-KVT-DS
Cadres passe-cables CEM divisibles
Passe-cables CEM, conducteur, pour découpes des connecteurs industriels 16 et 24 p?les.
? CEM-KEL-U
Joints CEM fendus, pour cables avec connecteurs
Joints CEM fendus et conducteurs pour diamètres de 2 à 16 mm et 13 à 33 mm.
? CEM-KT
Barres collectrices pour bornes de blindage CEM
Supports de raccordement de cables pour blindage CEM directement au passe-cables d'icotek.
? Barres collectrices pour bornes
Reprises de blindage à amarrages pour passe-cables
Supports de raccordement de cables pour blindage CEM directement au passe-cables d'icotek.
? Reprises de blindage à amarrages
Le configurateur de produits pratique
Personalisez dès à présent votre système passe-cables avec les joints inclus.
Info guide – tout ce que vous devez savoir sur les solutions CEM !
La technologie des processus industriels d'aujourd'hui est beaucoup plus sensible aux perturbations électromagnétiques, ce qui crée le besoin d'une bonne compatibilité électromagnétique.
Mais qu'est ce que ?a veut dire ?
Regardez notre vidéo !
Les processus industriels exigent une sécurité accrue contre les perturbations notamment au niveau des installations électriques de mesures, contr?le et régulation. Un accent particulier est mis sur le type de perturbations électromagnétiques.
Pour obtenir de bons résultats dans la dissipation des pertubations électromagnétiques on peut combiner deux choses : une grande zone de contact entre le blindage du cable et le joint chargé métalliquement et une cloison conductrice avec le blindage de l'intérieur du boitier. Cette solution s'avère efficace pour les deux types de perturbations.
Les ? cadres passe-cables CEM-KEL-U et CEM-KEL-E sont des variantes de nos produits ? KEL-U et KEL-E. Grace à leur revêtement métallisé très conducteur, les défauts de blindage dans les armoires peuvent être facilement absorbés. Les ? joints fendus type CEM-KT sont également fabriqués dans un élastomère spécialement conducteur. Les perturbations sont ainsi dissipées directement depuis le blindage du cable grace aux joints fendus, au cadre et au joint plat de montage (inclus dans la livraison).
Notre cadre passe-cables CEM-KEL propose une solution efficace pour disperser et bloquer les pertubations électromagnétiques quelque soit leur origine.
Le montage est donc simple et rapide. Les systèmes passe-cables CEM peuvent être vissés. Les cadres icotek sont disponibles dans de nombreuses tailles, principalement basées sur des découpes standards de connecteurs industriels. Laissez-vous convaincre de l'installation simple et rapide de nos solutions avec notre vidéo de montage !
Le presse-étoupes CEM divisible
Le ? presse-étoupes CEM divisible CEM-KVT-DS est basé sur le KVT icotek, mais avec une surface hautement métallisée et conductrice.
Le premier joint (KT petit) sert à maintenir le cable et assurer l’étanchéité du montage. La deuxième joint chargé métalliquement (CEM-KT petit) entre en contact avec le blindage du cable à 360 °. Le contact avec le potentiel de la terre se fait à travers le contre-écrou CEM.
Les résultats des tests:

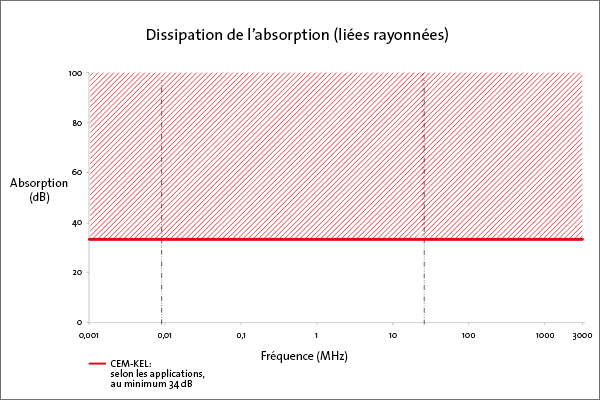

En ce qui concerne les perturbations liées au champ électromagnétique et selon l'application, on obtient des mesures constantes d’au moins 34 dB dans des bandes de fréquence pertinentes, jusqu’à 3 GHz. En dessous de la plage d'atténuation, la courbe ne tombe qu'aux fréquences hautes extrêmes supérieures à 3 GHz.

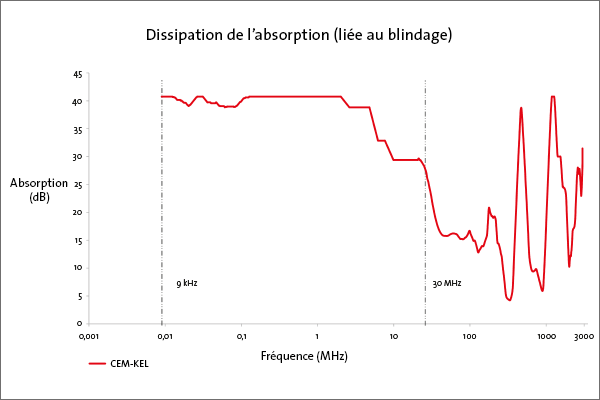

Pour les perturbations liées aux cables, le CEM-KEL montre des valeurs d'atténuation stables allant jusqu'à 40 dB dans les plages de fréquences de 9 kHz à 30 MHz.
