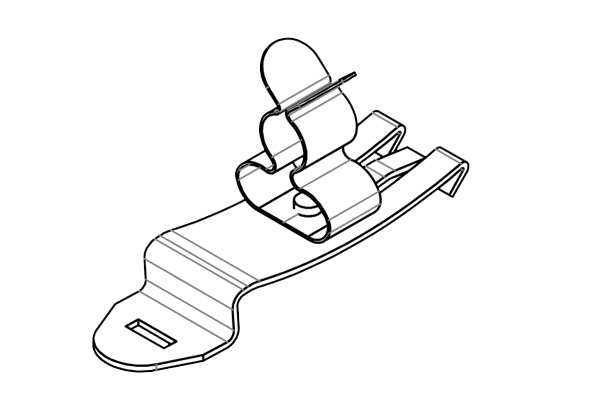

SF|MSKL 3-12
| 訂貨號 | 37616 |
| EAN | 4251269316937 |
| 包裝單位 | 10 |
| 安裝形式 | 卡入 |
| 安裝位置 | 35 mm DIN導軌上的 |
| 屏蔽接地端子的數量 | 1 |
| 電纜的數量 | 1 |
| 最小屏蔽直徑 | 3 mm |
| 最大屏蔽直徑 | 12 mm |
| 長度 | 50.3 mm |
| 寬度 | 15 mm |
| 高度 | 26 mm |
EMC 屏蔽夾, 用于35 mm H型 DIN導軌， 帶卡扣式安裝結構
帶或不帶應力釋放
使用EMC屏蔽夾，必須將電纜的屏蔽層連接到地電位。它們易于使用并且有效地將單根電纜的屏蔽層接地。

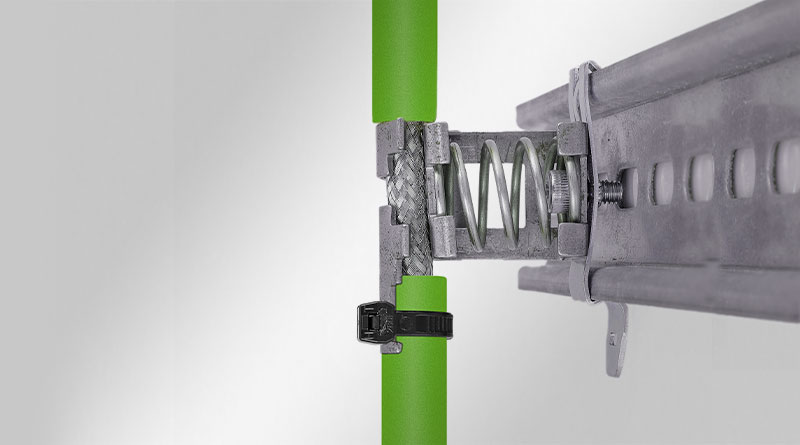

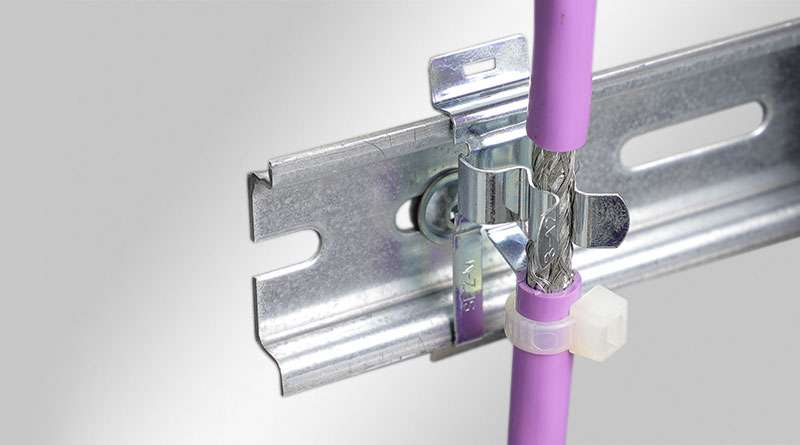

當使用帶有集成應力消除裝置時，可以使用扎帶固定電纜。 由此實現滿足EN 62444的應力釋放。 我們還提供具有雙重應力釋放功能的EMC屏蔽夾。 請查詢PROFINET安裝指南。
由于其特殊的設計，MSKL的夾緊范圍非常大，而尺寸卻相對較小。 （例如：MSKL 3-12，可裝配12mm電纜屏蔽層：寬度26.25mm）。

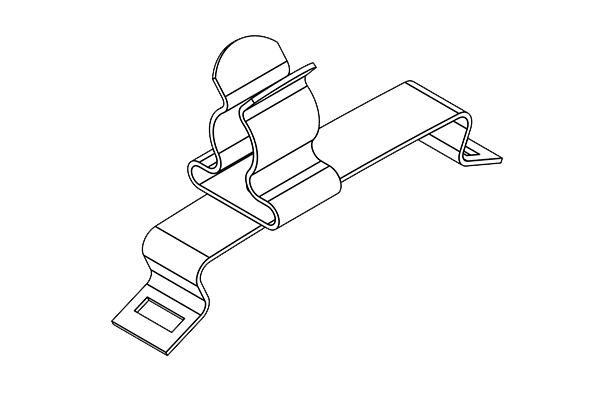

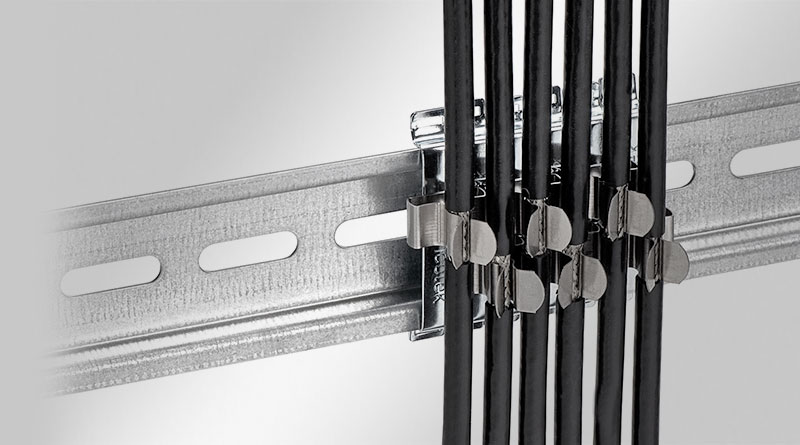

簡易型屏蔽夾SFS|SKL的交錯排列可最大程度地利用空間。 適用于需要在連接點或控制器輸入附近進行EMC屏蔽的應用。

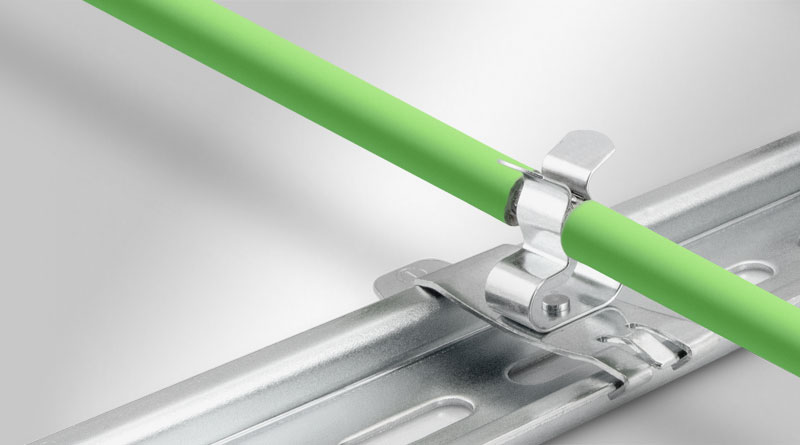

屏蔽夾可以輕松的固定到35 mm DIN導軌上。
規格
| 材料 | 屏蔽夾: 彈簧鋼，鍍鋅 屏蔽支架: 鋼，鍍鋅 咬合腳: 彈簧鋼 |
| 安裝形式 | 卡入 |
| 安裝位置 | 35 mm DIN導軌上的 |
| 屬性 | 防震 |
產品優勢
- 部分型號集成了應力消除功能
- 電纜屏蔽的最佳接觸面積
- 屏蔽接觸和應力釋放功能分開
- 無需工具，快速安裝
- 持續不斷地在電纜屏蔽層上施加壓力，不需要對壓力作出調整
- 優化的設計可以到達更高空間利用率
- 防震，無需維護
- 集成雙重應力釋放功能根據PROFINET安裝指導
產品類型和尺寸

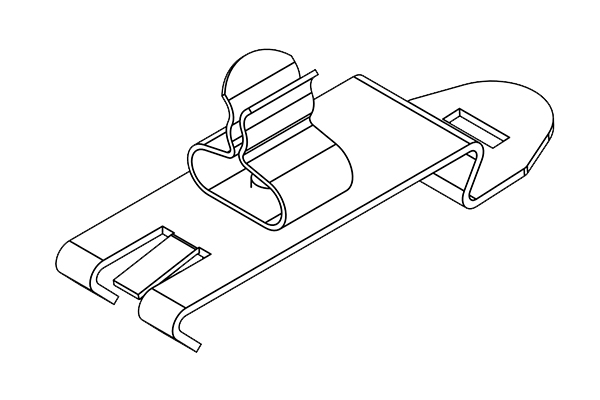

SF|SKL 1.5-3
| 訂貨號 | 36243 |
| EAN | 4251269302329 |
| 包裝單位 | 10 |
| 安裝形式 | 卡入 |
| 安裝位置 | 35 mm DIN導軌上的 |
| 屏蔽接地端子的數量 | 1 |
| 電纜的數量 | 1 |
| 最小屏蔽直徑 | 1.5 mm |
| 最大屏蔽直徑 | 3 mm |
| 長度 | 50.4 mm |
| 寬度 | 14 mm |
| 高度 | 20 mm |

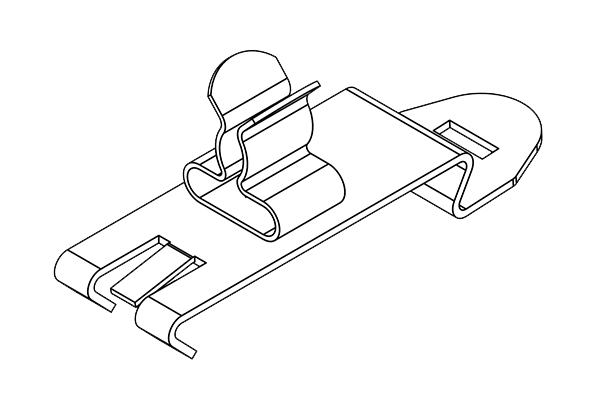

SF|SKL 3-6
| 訂貨號 | 36244 |
| EAN | 4251269302336 |
| 包裝單位 | 10 |
| 安裝形式 | 卡入 |
| 安裝位置 | 35 mm DIN導軌上的 |
| 屏蔽接地端子的數量 | 1 |
| 電纜的數量 | 1 |
| 最小屏蔽直徑 | 3 mm |
| 最大屏蔽直徑 | 6 mm |
| 長度 | 50.4 mm |
| 寬度 | 14 mm |
| 高度 | 20.5 mm |

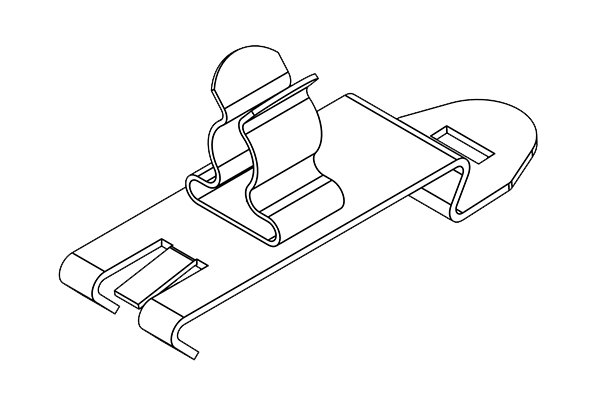

SF|SKL 6-8
| 訂貨號 | 36245 |
| EAN | 4251269302343 |
| 包裝單位 | 10 |
| 安裝形式 | 卡入 |
| 安裝位置 | 35 mm DIN導軌上的 |
| 屏蔽接地端子的數量 | 1 |
| 電纜的數量 | 1 |
| 最小屏蔽直徑 | 6 mm |
| 最大屏蔽直徑 | 8 mm |
| 長度 | 50.4 mm |
| 寬度 | 14 mm |
| 高度 | 21.9 mm |

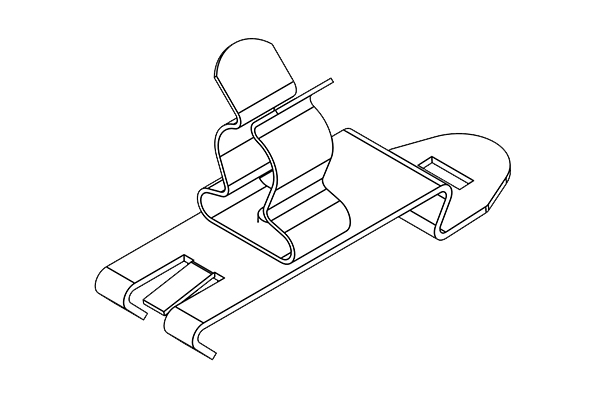

SF|SKL 8-11
| 訂貨號 | 36246 |
| EAN | 4251269302350 |
| 包裝單位 | 10 |
| 安裝形式 | 卡入 |
| 安裝位置 | 35 mm DIN導軌上的 |
| 屏蔽接地端子的數量 | 1 |
| 電纜的數量 | 1 |
| 最小屏蔽直徑 | 8 mm |
| 最大屏蔽直徑 | 11 mm |
| 長度 | 50.4 mm |
| 寬度 | 14 mm |
| 高度 | 26.9 mm |

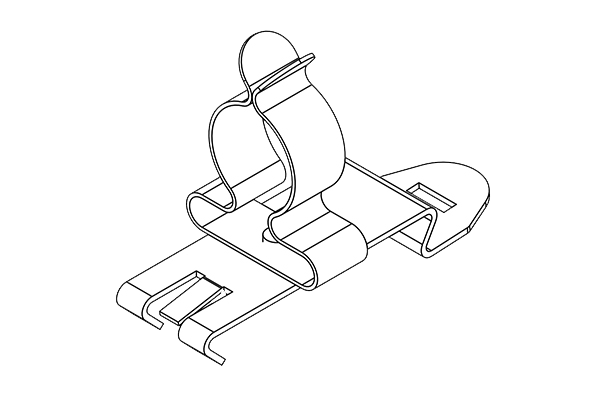

SF|SKL 11-17
| 訂貨號 | 36247 |
| EAN | 4251269302367 |
| 包裝單位 | 10 |
| 安裝形式 | 卡入 |
| 安裝位置 | 35 mm DIN導軌上的 |
| 屏蔽接地端子的數量 | 1 |
| 電纜的數量 | 1 |
| 最小屏蔽直徑 | 11 mm |
| 最大屏蔽直徑 | 17 mm |
| 長度 | 50.4 mm |
| 寬度 | 21 mm |
| 高度 | 33.9 mm |

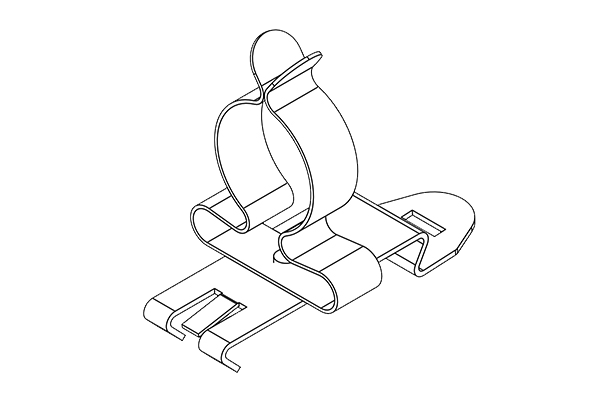

SF|SKL 17-22
| 訂貨號 | 36248 |
| EAN | 4251269302374 |
| 包裝單位 | 10 |
| 安裝形式 | 卡入 |
| 安裝位置 | 35 mm DIN導軌上的 |
| 屏蔽接地端子的數量 | 1 |
| 電纜的數量 | 1 |
| 最小屏蔽直徑 | 17 mm |
| 最大屏蔽直徑 | 22 mm |
| 長度 | 50.4 mm |
| 寬度 | 26.5 mm |
| 高度 | 41.4 mm |

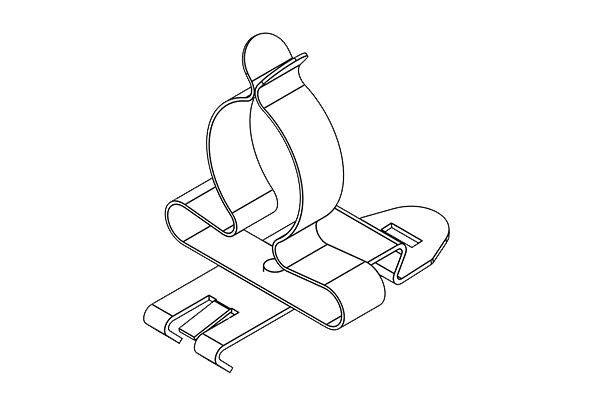

SF|SKL 22-30
| 訂貨號 | 36249 |
| EAN | 4251269302381 |
| 包裝單位 | 10 |
| 安裝形式 | 卡入 |
| 安裝位置 | 35 mm DIN導軌上的 |
| 屏蔽接地端子的數量 | 1 |
| 電纜的數量 | 1 |
| 最小屏蔽直徑 | 22 mm |
| 最大屏蔽直徑 | 30 mm |
| 長度 | 50.4 mm |
| 寬度 | 34.5 mm |
| 高度 | 45.8 mm |

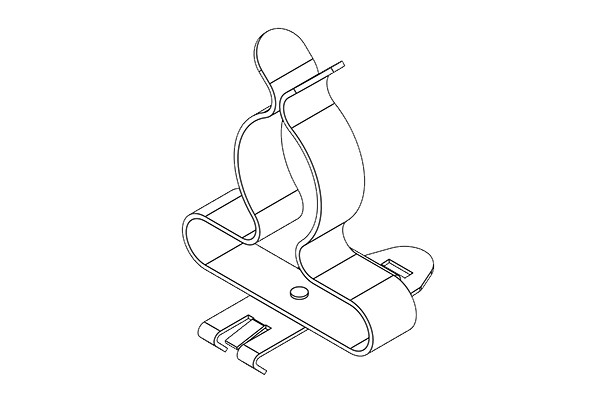

SF|SKL 30-38
| 訂貨號 | 36250 |
| EAN | 4251269302398 |
| 包裝單位 | 10 |
| 安裝形式 | 卡入 |
| 安裝位置 | 35 mm DIN導軌上的 |
| 屏蔽接地端子的數量 | 1 |
| 電纜的數量 | 1 |
| 最小屏蔽直徑 | 30 mm |
| 最大屏蔽直徑 | 38 mm |
| 長度 | 50.4 mm |
| 寬度 | 46.5 mm |
| 高度 | 68 mm |

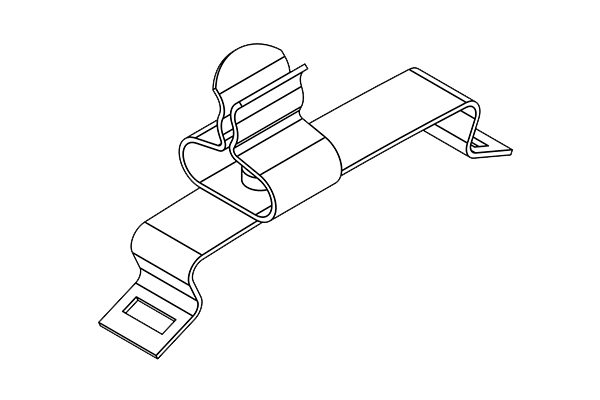

SFS|SKL 1.5-3
| 訂貨號 | 36810 |
| EAN | 4251269304873 |
| 包裝單位 | 10 |
| 安裝形式 | 卡入 |
| 安裝位置 | 35 mm DIN導軌上的 |
| 屏蔽接地端子的數量 | 1 |
| 電纜的數量 | 1 |
| 最小屏蔽直徑 | 1.5 mm |
| 最大屏蔽直徑 | 3 mm |
| 長度 | 43.4 mm |
| 寬度 | 11.8 mm |
| 高度 | 21.5 mm |
SFS|SKL 3-6
| 訂貨號 | 36815 |
| EAN | 4251269304880 |
| 包裝單位 | 10 |
| 安裝形式 | 卡入 |
| 安裝位置 | 35 mm DIN導軌上的 |
| 屏蔽接地端子的數量 | 1 |
| 電纜的數量 | 1 |
| 最小屏蔽直徑 | 3 mm |
| 最大屏蔽直徑 | 6 mm |
| 長度 | 43.4 mm |
| 寬度 | 11.8 mm |
| 高度 | 22.2 mm |

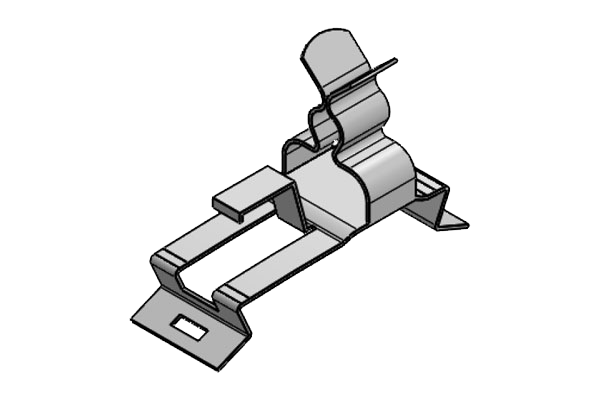

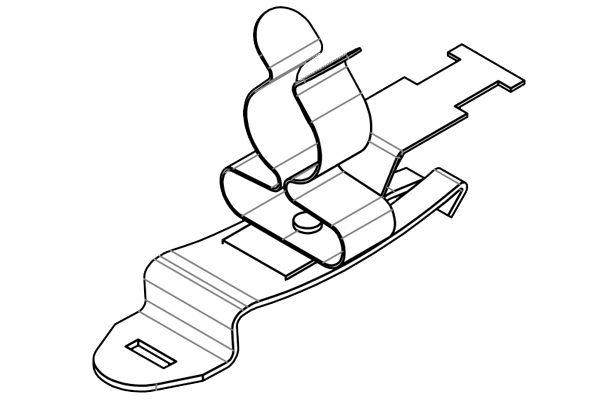

SFZ-M|MSKL 3-12
| 訂貨號 | 37620 |
| EAN | 4251269316951 |
| 包裝單位 | 10 |
| 安裝形式 | 卡入 |
| 安裝位置 | 35 mm DIN導軌上的 |
| 屏蔽接地端子的數量 | 1 |
| 張緊力按照 EN 62444標準 | 1 |
| 電纜的數量 | 1 |
| 最小屏蔽直徑 | 3 mm |
| 最大屏蔽直徑 | 12 mm |
| 長度 | 43.4 mm |
| 寬度 | 15 mm |
| 高度 | 29.3 mm |
| 安裝高度 | 20 mm |

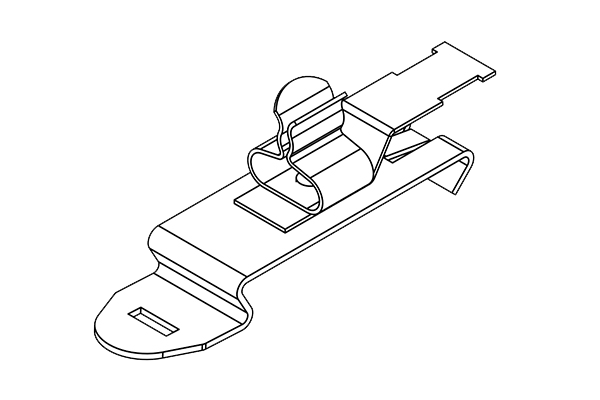

SFZ|SKL 1.5-3
| 訂貨號 | 36850 |
| EAN | 4251269304903 |
| 包裝單位 | 10 |
| 安裝形式 | 卡入 |
| 安裝位置 | 35 mm DIN導軌上的 |
| 屏蔽接地端子的數量 | 1 |
| 張緊力按照 EN 62444標準 | 1 |
| 電纜的數量 | 1 |
| 最小屏蔽直徑 | 1.5 mm |
| 最大屏蔽直徑 | 3 mm |
| 長度 | 56.9 mm |
| 寬度 | 14 mm |
| 高度 | 20.3 mm |
SFZ|SKL 3-6
| 訂貨號 | 36855 |
| EAN | 4251269304910 |
| 包裝單位 | 10 |
| 安裝形式 | 卡入 |
| 安裝位置 | 35 mm DIN導軌上的 |
| 屏蔽接地端子的數量 | 1 |
| 張緊力按照 EN 62444標準 | 1 |
| 電纜的數量 | 1 |
| 最小屏蔽直徑 | 3 mm |
| 最大屏蔽直徑 | 6 mm |
| 長度 | 56.9 mm |
| 寬度 | 14 mm |
| 高度 | 21 mm |

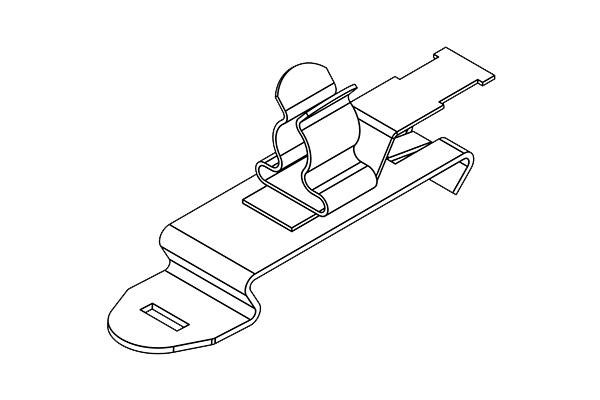

SFZ|SKL 6-8
| 訂貨號 | 36860 |
| EAN | 4251269304927 |
| 包裝單位 | 10 |
| 安裝形式 | 卡入 |
| 安裝位置 | 35 mm DIN導軌上的 |
| 屏蔽接地端子的數量 | 1 |
| 張緊力按照 EN 62444標準 | 1 |
| 電纜的數量 | 1 |
| 最小屏蔽直徑 | 6 mm |
| 最大屏蔽直徑 | 8 mm |
| 長度 | 56.9 mm |
| 寬度 | 14 mm |
| 高度 | 22.4 mm |

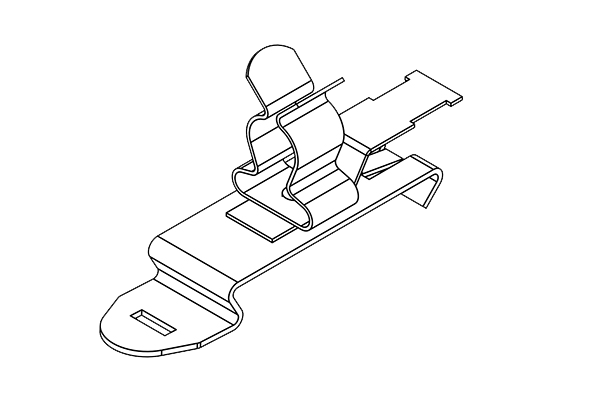

SFZ|SKL 8-11
| 訂貨號 | 36865 |
| EAN | 4251269304934 |
| 包裝單位 | 10 |
| 安裝形式 | 卡入 |
| 安裝位置 | 35 mm DIN導軌上的 |
| 屏蔽接地端子的數量 | 1 |
| 張緊力按照 EN 62444標準 | 1 |
| 電纜的數量 | 1 |
| 最小屏蔽直徑 | 8 mm |
| 最大屏蔽直徑 | 11 mm |
| 長度 | 56.9 mm |
| 寬度 | 14 mm |
| 高度 | 27.4 mm |

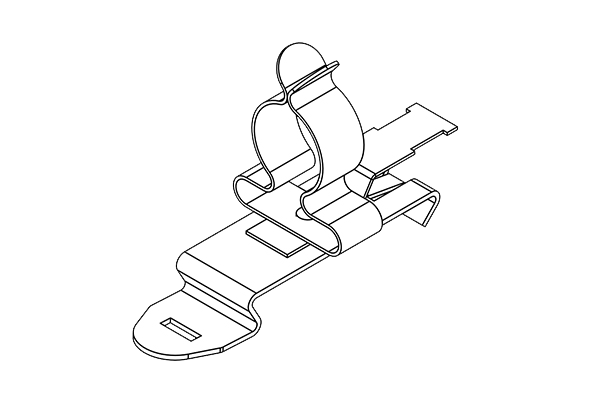

SFZ|SKL 11-17
| 訂貨號 | 36870 |
| EAN | 4251269304941 |
| 包裝單位 | 10 |
| 安裝形式 | 卡入 |
| 安裝位置 | 35 mm DIN導軌上的 |
| 屏蔽接地端子的數量 | 1 |
| 張緊力按照 EN 62444標準 | 1 |
| 電纜的數量 | 1 |
| 最小屏蔽直徑 | 11 mm |
| 最大屏蔽直徑 | 17 mm |
| 長度 | 71.8 mm |
| 寬度 | 21 mm |
| 高度 | 34.4 mm |

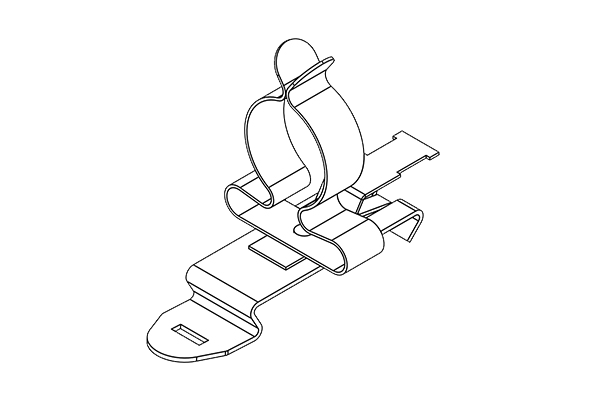

SFZ|SKL 17-22
| 訂貨號 | 36875 |
| EAN | 4251269304958 |
| 包裝單位 | 10 |
| 安裝形式 | 卡入 |
| 安裝位置 | 35 mm DIN導軌上的 |
| 屏蔽接地端子的數量 | 1 |
| 張緊力按照 EN 62444標準 | 1 |
| 電纜的數量 | 1 |
| 最小屏蔽直徑 | 17 mm |
| 最大屏蔽直徑 | 22 mm |
| 長度 | 71.8 mm |
| 寬度 | 26.5 mm |
| 高度 | 41.9 mm |

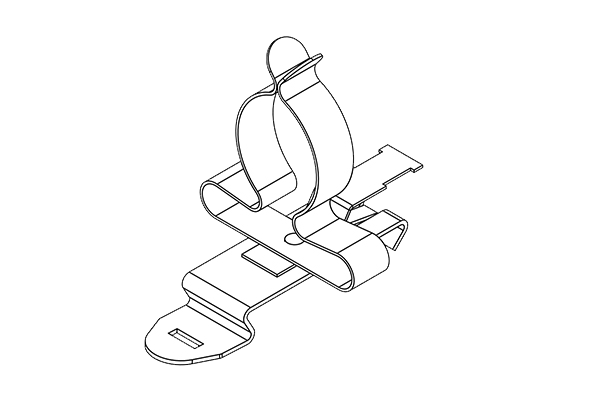

SFZ|SKL 22-30
| 訂貨號 | 36880 |
| EAN | 4251269304965 |
| 包裝單位 | 10 |
| 安裝形式 | 卡入 |
| 安裝位置 | 35 mm DIN導軌上的 |
| 屏蔽接地端子的數量 | 1 |
| 張緊力按照 EN 62444標準 | 1 |
| 電纜的數量 | 1 |
| 最小屏蔽直徑 | 22 mm |
| 最大屏蔽直徑 | 30 mm |
| 長度 | 71.8 mm |
| 寬度 | 35 mm |
| 高度 | 46 mm |

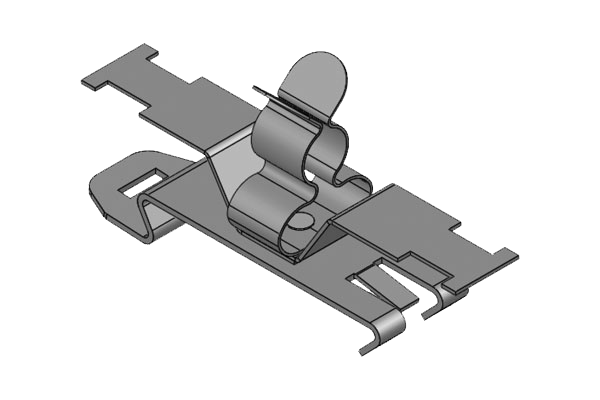

SF2Z-M|MSKL 3-12
| 訂貨號 | 37620.150 |
| EAN | 4251269321146 |
| 包裝單位 | 10 |
| 安裝形式 | 卡入 |
| 安裝位置 | 35 mm DIN導軌上的 |
| 長度 | 59 mm |
| 張緊力按照 EN 62444標準 | 1 |
| 屏蔽接地端子的數量 | 1 |
| 電纜的數量 | 1 |
| 最小屏蔽直徑 | 3 mm |
| 最大屏蔽直徑 | 12 mm |
| 寬度 | 14.9 mm |
| 高度 | 28.4 mm |
| 安裝高度 | 21.5 mm |

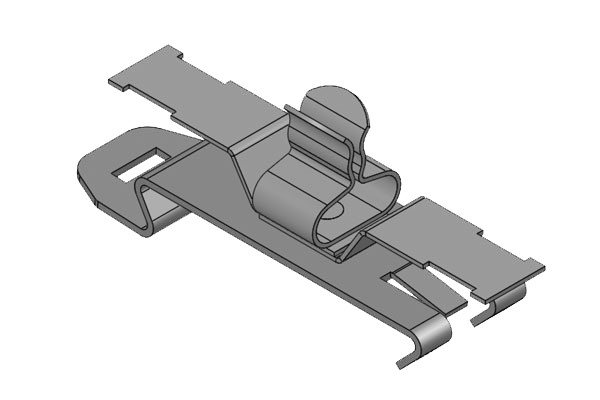

SF2Z|SKL 1.5-3
| 訂貨號 | 36850.150 |
| EAN | 4251269321160 |
| 包裝單位 | 10 |
| 安裝形式 | 卡入 |
| 安裝位置 | 35 mm DIN導軌上的 |
| 屏蔽接地端子的數量 | 1 |
| 張緊力按照 EN 62444標準 | 1 |
| 電纜的數量 | 1 |
| 最小屏蔽直徑 | 1.5 mm |
| 最大屏蔽直徑 | 3 mm |
| 長度 | 54.5 mm |
| 寬度 | 14 mm |
| 高度 | 20.8 mm |
| 安裝高度 | 13.9 mm |

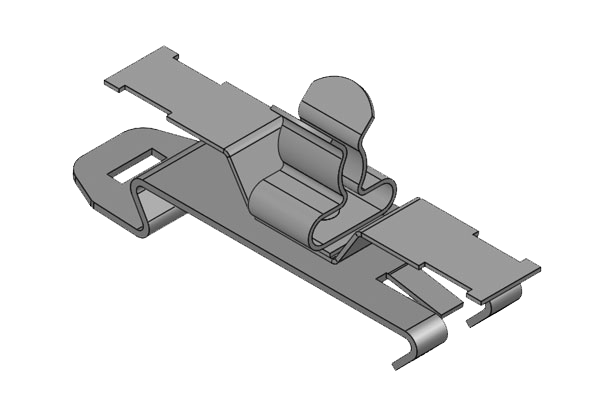

SF2Z|SKL 3-6
| 訂貨號 | 36855.150 |
| EAN | 4251269321177 |
| 包裝單位 | 10 |
| 安裝形式 | 卡入 |
| 安裝位置 | 35 mm DIN導軌上的 |
| 屏蔽接地端子的數量 | 1 |
| 張緊力按照 EN 62444標準 | 1 |
| 電纜的數量 | 1 |
| 最小屏蔽直徑 | 3 mm |
| 最大屏蔽直徑 | 6 mm |
| 長度 | 54.5 mm |
| 寬度 | 14 mm |
| 高度 | 21.4 mm |
| 安裝高度 | 14.5 mm |

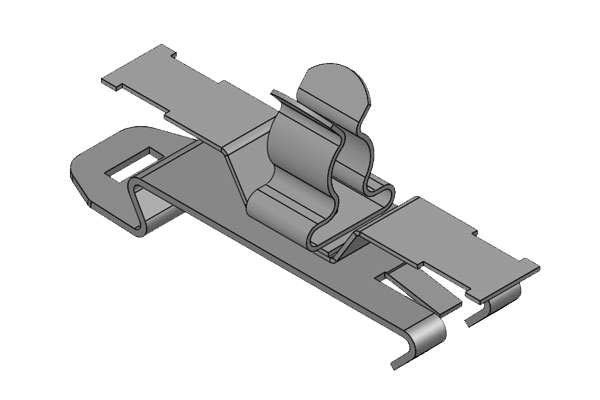

SF2Z|SKL 6-8
| 訂貨號 | 36860.150 |
| EAN | 4251269321184 |
| 包裝單位 | 10 |
| 安裝形式 | 卡入 |
| 安裝位置 | 35 mm DIN導軌上的 |
| 屏蔽接地端子的數量 | 1 |
| 張緊力按照 EN 62444標準 | 1 |
| 電纜的數量 | 1 |
| 最小屏蔽直徑 | 6 mm |
| 最大屏蔽直徑 | 8 mm |
| 長度 | 54.5 mm |
| 寬度 | 14 mm |
| 高度 | 22.9 mm |
| 安裝高度 | 16 mm |

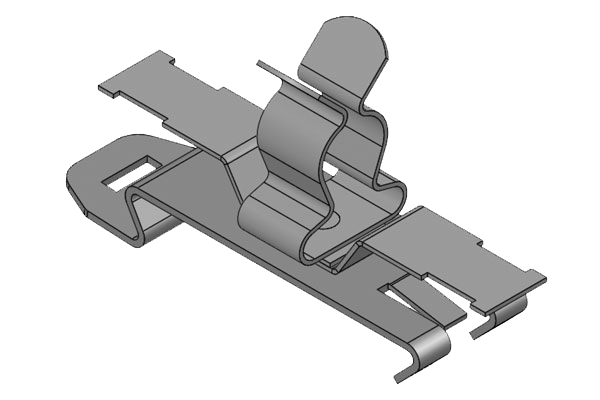

SF2Z|SKL 8-11
| 訂貨號 | 36865.150 |
| EAN | 4251269321191 |
| 包裝單位 | 10 |
| 安裝形式 | 卡入 |
| 安裝位置 | 35 mm DIN導軌上的 |
| 屏蔽接地端子的數量 | 1 |
| 張緊力按照 EN 62444標準 | 1 |
| 電纜的數量 | 1 |
| 最小屏蔽直徑 | 8 mm |
| 最大屏蔽直徑 | 11 mm |
| 長度 | 54.5 mm |
| 寬度 | 14 mm |
| 高度 | 27.9 mm |
| 安裝高度 | 21 mm |

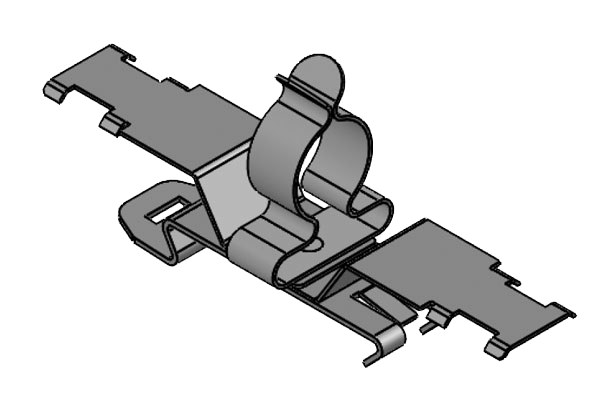

SF2Z|SKL 11-17
| 訂貨號 | 36870.150 |
| EAN | 4251269321207 |
| 包裝單位 | 10 |
| 安裝形式 | 卡入 |
| 安裝位置 | 35 mm DIN導軌上的 |
| 屏蔽接地端子的數量 | 1 |
| 張緊力按照 EN 62444標準 | 1 |
| 電纜的數量 | 1 |
| 最小屏蔽直徑 | 11 mm |
| 最大屏蔽直徑 | 17 mm |
| 長度 | 80 mm |
| 寬度 | 21 mm |
| 高度 | 34.9 mm |
| 安裝高度 | 28 mm |

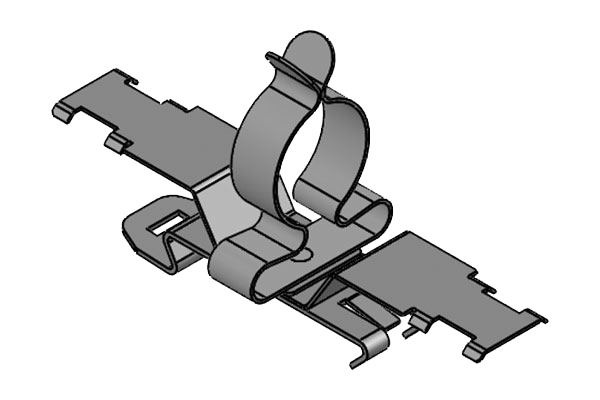

SF2Z|SKL 17-22
| 訂貨號 | 36875.150 |
| EAN | 4251269321214 |
| 包裝單位 | 10 |
| 安裝形式 | 卡入 |
| 安裝位置 | 35 mm DIN導軌上的 |
| 屏蔽接地端子的數量 | 1 |
| 張緊力按照 EN 62444標準 | 1 |
| 電纜的數量 | 1 |
| 最小屏蔽直徑 | 17 mm |
| 最大屏蔽直徑 | 22 mm |
| 長度 | 80 mm |
| 寬度 | 26.5 mm |
| 高度 | 42.4 mm |
| 安裝高度 | 35.5 mm |

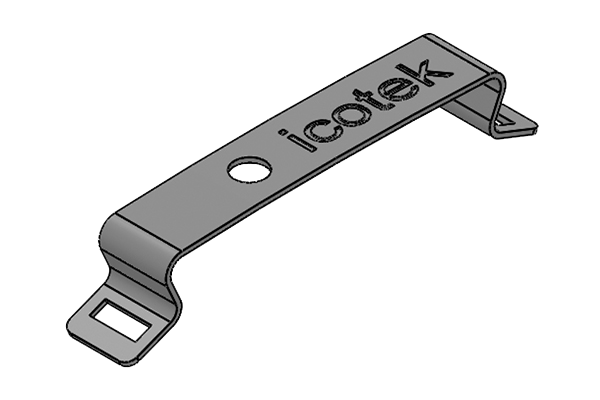

SFS 單只 M3
| 訂貨號 | 36229 |
| EAN | 4251269302237 |
| 包裝單位 | 10 |
| 安裝形式 | 卡入 |
| 安裝位置 | 35 mm DIN導軌上的 |
| 長度 | 43.4 mm |
| 寬度 | 7 mm |
| 高度 | 8.5 mm |
| 螺釘孔的數量 | 1 |
| 螺釘的直徑 | 3.2 mm |
MF 單只 M4
| 訂貨號 | 36230 |
| EAN | 4251269302244 |
| 包裝單位 | 10 |
| 安裝形式 | 卡入 |
| 安裝位置 | 35 mm DIN導軌上的 |
| 長度 | 50.3 mm |
| 寬度 | 14 mm |
| 高度 | 6.8 mm |
| 螺釘孔的數量 | 1 |
| 螺釘的直徑 | 4.1 mm |
| 線 | M4 |
