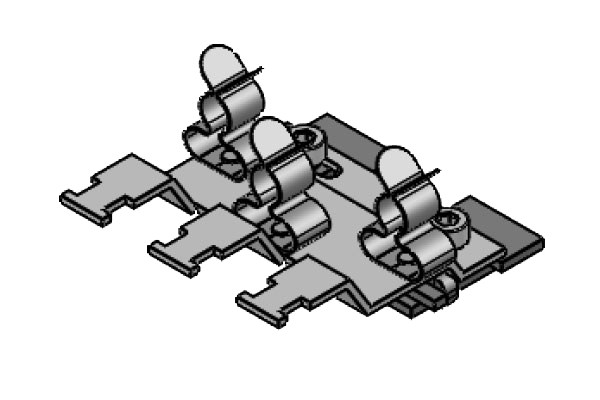

SC|RLFZ-M (x3)
| 訂貨號 | 38070.100 |
| EAN | 4251269319976 |
| 包裝單位 | 1 |
| 安裝形式 | 用螺釘固定 |
| 安裝位置 | C-型導軌 |
| 屏蔽接地端子的數量 | 3 |
| 電纜的數量 | 3 |
| 長度 | 58 mm |
| 寬度 | 54.1 mm |
| 高度 | 16.2 mm |
| 安裝高度 | 16.2 mm |
EMC屏蔽夾排組，用于30 mm C型DIN導軌
帶應力釋放功能組件
使用EMC夾具組件時，必須將多根電纜的屏蔽層連接到地電位。它們易于使用，并且可以在狹小的空間內有效接地并消除多達12根電纜的應力。有多種不同的組合，用戶最多可配置12個SKL或MSKL屏蔽夾，這些屏蔽夾直接安裝在組件上，以確保緊密連接。
可以使用扎帶固定電纜護套， 以滿足EN 62444的應力消除。
可以安裝以下所列的EMC屏蔽夾：
SKL 1.5-3 | SKL 3-6 | SKL 6-8 | SKL 8-11
MSKL 3-12

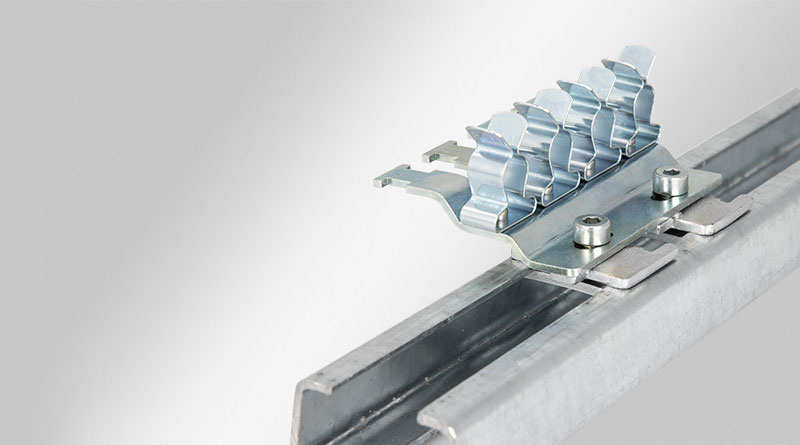

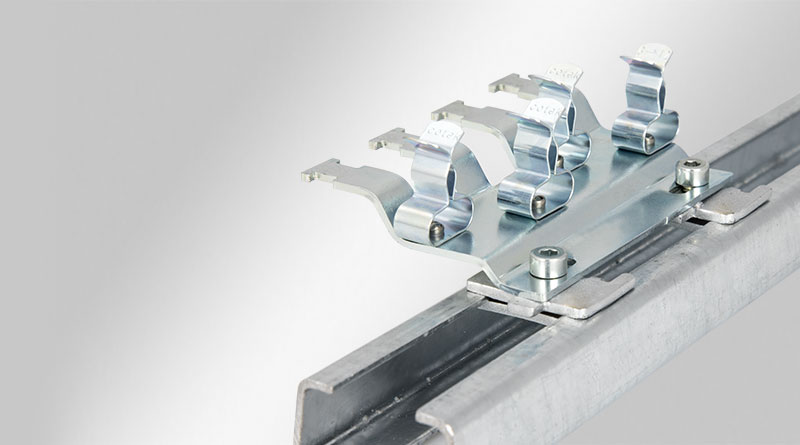

SKL屏蔽夾成一排安裝，MSKL屏蔽夾成交錯的雙排安裝，以節省空間。
可以使用SC固定座將屏蔽組件安裝在30mm C型DIN導軌上。
規格
| 材料 | 屏蔽夾: 彈簧鋼，鍍鋅 腳托架: 鋼，鍍鋅 可擰腳: 鋼，鍍鋅 |
| 安裝形式 | 用螺釘固定 |
| 安裝位置 | C-型導軌 |
| 屬性 | 防震 |
產品優勢
- 電纜屏蔽的最佳接觸面積
- 屏蔽接觸和應力釋放功能分開
- 容易安裝和拆卸
- 持續不斷地在電纜屏蔽層上施加壓力，不需要對壓力作出調整
- 防震，無需維護
- 優化的設計可以更加節省使用空間
- 可以設計特殊的排組以符合客戶的需求
- 適合安裝在所有標準C形導軌上
產品類型和尺寸
SC|RLFZ-M (x4)
| 訂貨號 | 38071.100 |
| EAN | 4251269319983 |
| 包裝單位 | 1 |
| 安裝形式 | 用螺釘固定 |
| 安裝位置 | C-型導軌 |
| 屏蔽接地端子的數量 | 4 |
| 電纜的數量 | 4 |
| 長度 | 79 mm |
| 寬度 | 54.1 mm |
| 高度 | 16.2 mm |
| 安裝高度 | 16.2 mm |
SC|RLFZ-M (x5)
| 訂貨號 | 38072.100 |
| EAN | 4251269319990 |
| 包裝單位 | 1 |
| 安裝形式 | 用螺釘固定 |
| 安裝位置 | C-型導軌 |
| 屏蔽接地端子的數量 | 5 |
| 電纜的數量 | 5 |
| 長度 | 99.7 mm |
| 寬度 | 54.1 mm |
| 高度 | 16.2 mm |
| 安裝高度 | 16.2 mm |
SC|RLFZ-M (x6)
| 訂貨號 | 38073.100 |
| EAN | 4251269320002 |
| 包裝單位 | 1 |
| 安裝形式 | 用螺釘固定 |
| 安裝位置 | C-型導軌 |
| 屏蔽接地端子的數量 | 6 |
| 電纜的數量 | 6 |
| 長度 | 120.7 mm |
| 寬度 | 54.1 mm |
| 高度 | 16.2 mm |
| 安裝高度 | 16.2 mm |
SC|RLFZ-M (x7)
| 訂貨號 | 38074.100 |
| EAN | 4251269320019 |
| 包裝單位 | 1 |
| 安裝形式 | 用螺釘固定 |
| 安裝位置 | C-型導軌 |
| 屏蔽接地端子的數量 | 7 |
| 電纜的數量 | 7 |
| 長度 | 141.7 mm |
| 寬度 | 54.1 mm |
| 高度 | 16.2 mm |
| 安裝高度 | 16.2 mm |
SC|RLFZ-M (x8)
| 訂貨號 | 38075.100 |
| EAN | 4251269320026 |
| 包裝單位 | 1 |
| 安裝形式 | 用螺釘固定 |
| 安裝位置 | C-型導軌 |
| 屏蔽接地端子的數量 | 8 |
| 電纜的數量 | 8 |
| 長度 | 162.7 mm |
| 寬度 | 54.1 mm |
| 高度 | 16.2 mm |
| 安裝高度 | 16.2 mm |
SC|RLFZ-M (x9)
| 訂貨號 | 38076.100 |
| EAN | 4251269320033 |
| 包裝單位 | 1 |
| 安裝形式 | 用螺釘固定 |
| 安裝位置 | C-型導軌 |
| 屏蔽接地端子的數量 | 9 |
| 電纜的數量 | 9 |
| 長度 | 183.7 mm |
| 寬度 | 54.1 mm |
| 高度 | 16.2 mm |
| 安裝高度 | 16.2 mm |
SC|RLFZ-M (x10)
| 訂貨號 | 38077.100 |
| EAN | 4251269320040 |
| 包裝單位 | 1 |
| 安裝形式 | 用螺釘固定 |
| 安裝位置 | C-型導軌 |
| 屏蔽接地端子的數量 | 10 |
| 電纜的數量 | 10 |
| 長度 | 204.7 mm |
| 寬度 | 54.1 mm |
| 高度 | 16.2 mm |
| 安裝高度 | 16.2 mm |
SC|RLFZ-M (x11)
| 訂貨號 | 38078.100 |
| EAN | 4251269320057 |
| 包裝單位 | 1 |
| 安裝形式 | 用螺釘固定 |
| 安裝位置 | C-型導軌 |
| 屏蔽接地端子的數量 | 11 |
| 電纜的數量 | 11 |
| 長度 | 226 mm |
| 寬度 | 54.1 mm |
| 高度 | 16.2 mm |
| 安裝高度 | 16.2 mm |
SC|RLFZ (x3)
| 訂貨號 | 38005.100 |
| EAN | 4251269319877 |
| 包裝單位 | 1 |
| 安裝形式 | 用螺釘固定 |
| 安裝位置 | C-型導軌 |
| 屏蔽接地端子的數量 | 3 |
| 電纜的數量 | 3 |
| 長度 | 41.2 mm |
| 寬度 | 44.4 mm |
| 高度 | 12.5 mm |
| 安裝高度 | 12.5 mm |
SC|RLFZ (x4)
| 訂貨號 | 38010.100 |
| EAN | 4251269319884 |
| 包裝單位 | 1 |
| 安裝形式 | 用螺釘固定 |
| 安裝位置 | C-型導軌 |
| 屏蔽接地端子的數量 | 4 |
| 電纜的數量 | 4 |
| 長度 | 56.8 mm |
| 寬度 | 44.4 mm |
| 高度 | 12.5 mm |
| 安裝高度 | 12.5 mm |
SC|RLFZ (x5)
| 訂貨號 | 38015.100 |
| EAN | 4251269319891 |
| 包裝單位 | 1 |
| 安裝形式 | 用螺釘固定 |
| 安裝位置 | C-型導軌 |
| 屏蔽接地端子的數量 | 5 |
| 電纜的數量 | 5 |
| 長度 | 72.4 mm |
| 寬度 | 44.4 mm |
| 高度 | 12.5 mm |
| 安裝高度 | 12.5 mm |
SC|RLFZ (x6)
| 訂貨號 | 38020.100 |
| EAN | 4251269319907 |
| 包裝單位 | 1 |
| 安裝形式 | 用螺釘固定 |
| 安裝位置 | C-型導軌 |
| 屏蔽接地端子的數量 | 6 |
| 電纜的數量 | 6 |
| 長度 | 88 mm |
| 寬度 | 44.4 mm |
| 高度 | 12.5 mm |
| 安裝高度 | 12.5 mm |
SC|RLFZ (x7)
| 訂貨號 | 38025.100 |
| EAN | 4251269319914 |
| 包裝單位 | 1 |
| 安裝形式 | 用螺釘固定 |
| 安裝位置 | C-型導軌 |
| 屏蔽接地端子的數量 | 7 |
| 電纜的數量 | 7 |
| 長度 | 103.6 mm |
| 寬度 | 44.4 mm |
| 高度 | 12.5 mm |
| 安裝高度 | 12.5 mm |
SC|RLFZ (x8)
| 訂貨號 | 38030.100 |
| EAN | 4251269319921 |
| 包裝單位 | 1 |
| 安裝形式 | 用螺釘固定 |
| 安裝位置 | C-型導軌 |
| 屏蔽接地端子的數量 | 8 |
| 電纜的數量 | 8 |
| 長度 | 119.2 mm |
| 寬度 | 44.4 mm |
| 高度 | 12.5 mm |
| 安裝高度 | 12.5 mm |
SC|RLFZ (x9)
| 訂貨號 | 38035.100 |
| EAN | 4251269319938 |
| 包裝單位 | 1 |
| 安裝形式 | 用螺釘固定 |
| 安裝位置 | C-型導軌 |
| 屏蔽接地端子的數量 | 9 |
| 電纜的數量 | 9 |
| 長度 | 134.8 mm |
| 寬度 | 44.4 mm |
| 高度 | 12.5 mm |
| 安裝高度 | 12.5 mm |
SC|RLFZ (x10)
| 訂貨號 | 38040.100 |
| EAN | 4251269319945 |
| 包裝單位 | 1 |
| 安裝形式 | 用螺釘固定 |
| 安裝位置 | C-型導軌 |
| 屏蔽接地端子的數量 | 10 |
| 電纜的數量 | 10 |
| 長度 | 150.4 mm |
| 寬度 | 44.4 mm |
| 高度 | 12.5 mm |
| 安裝高度 | 12.5 mm |
SC|RLFZ (x11)
| 訂貨號 | 38045.100 |
| EAN | 4251269319952 |
| 包裝單位 | 1 |
| 安裝形式 | 用螺釘固定 |
| 安裝位置 | C-型導軌 |
| 屏蔽接地端子的數量 | 11 |
| 電纜的數量 | 11 |
| 長度 | 166 mm |
| 寬度 | 44.4 mm |
| 高度 | 12.5 mm |
| 安裝高度 | 12.5 mm |
